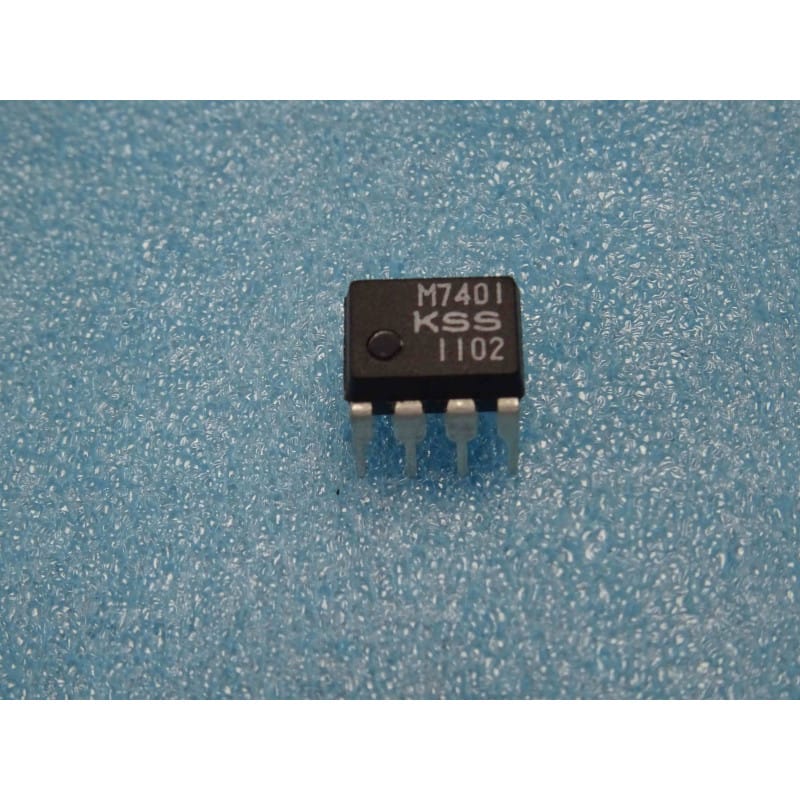

Le M7401 (conçu et fabriqué par le constructeur historique japonais KSS - Kinseki, aujourd'hui intégré au groupe Kyocera, très célèbre pour ses quartz et composants piézoélectriques de haute précision) est un circuit hybride d'époque fonctionnant comme un oscillateur d'horloge à quartz intégré (Crystal Oscillator - XO).
Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique étanche ou métallique au format DIP8 (à 4 broches réelles positionnées aux angles d'une empreinte standard de 8 broches).
Dans la nomenclature de Kinseki (KSS) :
Le préfixe "M" identifie la gamme d'oscillateurs miniatures de précision.
Le radical "7401" (ou série EXO-3) désigne ce module hybride spécifique combinant un résonateur à quartz et un circuit diviseur logique programmable en un seul boîtier.
Ce composant d'époque est un maillon très recherché pour la restauration de microordinateurs 8 bits et 16 bits, d'instruments de mesure (fréquencemètres, oscilloscopes), et de synthétiseurs ou sampleurs de musique vintage des années 80 et 90. Son rôle est de fournir un signal d'horloge de référence d'une stabilité absolue pour cadencer le processeur principal ou générer des signaux de communication série de précision.
Tout-en-un (XO) : Intègre le quartz de précision et l'électronique d'oscillation (condensateurs de charge et amplificateur de boucle) dans un seul boîtier blindé hermétiquement. Cela évite les dérives de fréquence liées aux capacités parasites de la carte d'époque.
Diviseur de fréquence intégré d'époque : Souvent équipé de broches de sélection de division de fréquence, permettant de diviser la fréquence fondamentale du quartz interne (par 2, 4, 8, etc.) pour obtenir un signal d'horloge parfaitement stable à la fréquence exacte requise par le système.
Format DIP8 standardisé : S'implante sur l'empreinte d'un circuit DIP8 classique, mais n'utilise généralement que 4 broches physiques actives (les autres broches de l'empreinte de la grille sont absentes ou non connectées).
Le brochage standard d'un oscillateur 4 broches au format DIP8 :
Bien que le boîtier ait la forme et l'espacement d'un DIP8, il ne dispose physiquement que de 4 broches situées aux angles stratégiques pour éviter toute erreur d'insertion. Le brochage classique se présente ainsi (vu du dessus) :
Broche 1 (en bas à gauche) : Non connectée (NC) ou contrôle d'activation de sortie (Output Enable / Tri-State ou sélection de division).
Broche 4 (en bas à droite) : Masse du circuit (GND / 0V).
Broche 5 (en haut à droite) : Sortie du signal d'horloge (Output, délivre le signal carré stable).
Broche 8 (en haut à gauche) : Tension d'alimentation positive (+5,0 Volts / Vcc).
Diagnostic Express à l'Établi (L'appareil refuse de s'allumer ou de booter) :
Absence de signal d'horloge (Écran noir ou processeur inerte) : C'est la panne typique. Branchez votre sonde d'oscilloscope (réglée en atténuation 10X pour ne pas surcharger la ligne) directement sur la broche de sortie 5 du module M7401. Vous devez mesurer un signal carré propre, dont la fréquence correspond exactement à celle inscrite sur le boîtier (par exemple 4,000 MHz, 8,000 MHz, etc.). Si la ligne reste à un niveau logique continu haut ou bas constant alors que le +5V (broche 8) et la masse (broche 4) sont corrects, le module hybride interne est hors d'usage.
Le signal est déformé ou faible : Si vous observez un signal sinusoïdal très affaibli ou avec des rebonds excessifs (ringing), inspectez le condensateur de découplage de l'alimentation du module. Il est vivement conseillé d'avoir un condensateur céramique de 100 nF soudé au plus près des broches 8 (Vcc) et 4 (GND) pour fournir l'énergie nécessaire lors des commutations très rapides de l'oscillateur.
Dérive en fréquence ou instabilité thermique : Si la fréquence mesurée au fréquencemètre fluctue anormalement lorsque le module chauffe, le quartz interne ou sa résine d'étanchéité d'époque a subi des infiltrations ou des contraintes mécaniques d'atelier. Le remplacement par ce composant neuf d'époque (NOS) résoudra immédiatement le défaut.
Recommandations de Restauration & Remplacement :
Pour faciliter vos futurs diagnostics et éviter d'appliquer la chaleur du fer à souder directement sur les broches du résonateur à quartz sensible, l'installation d'un support de précision de type tulipe à 8 broches (DIP8, pas de 300 mil) est particulièrement recommandée.
Soudez le support à l'aide d'un fer propre réglé entre 280 et 300 degrés maximum (contact limité à 2 secondes par broche).
Nettoyez minutieusement la zone à l'alcool isopropylique pur pour retirer tout résidu de flux. Insérez ensuite délicatement le M7401 dans le support tulipe en veillant au sens de l'encoche de détrompage d'époque (la broche 1 est généralement identifiée par un angle légèrement tronqué ou un point en relief sur le boîtier plastique).
