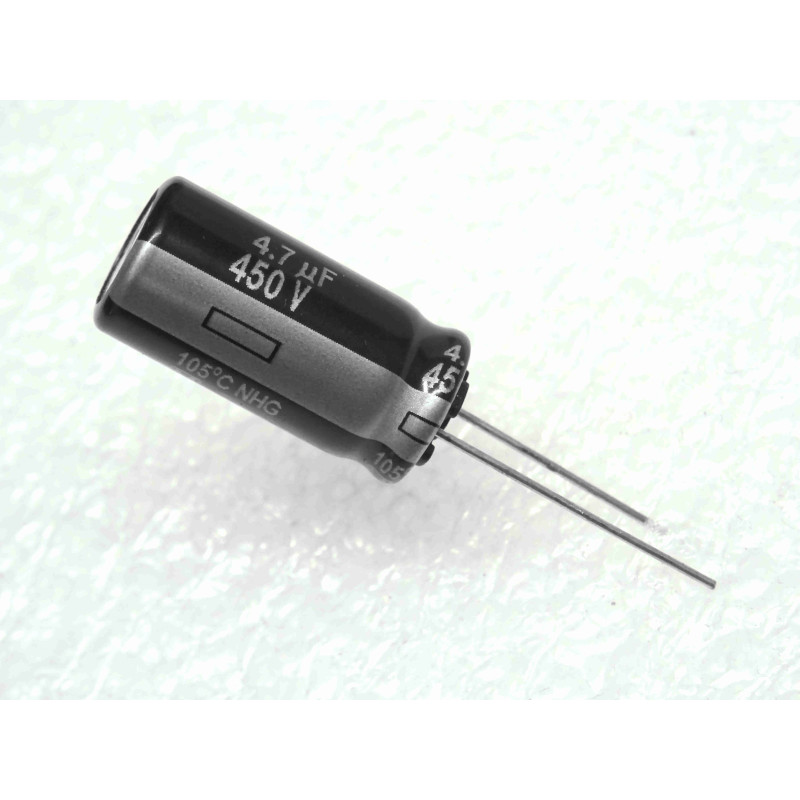

Lot de 3 condensateurs chimiques électrolytiques aluminium à très fort isolement de la marque de référence Matsushita (Panasonic). Offrant une capacité de 4,7 µF pour une tension de service très élevée de 450V DC, ce composant sous boîtier compact de 10 x 20 mm est conçu pour fonctionner jusqu'à 105°C, garantissant une fiabilité optimale et une excellente durée de vie dans les environnements thermiques et électriques exigeants.
Haute tension et haute température (105°C). Idéal pour le filtrage primaire dans les petites alimentations à découpage (SMPS), les ballasts électroniques, les découplages de grille/anode pour amplificateurs à tubes et la maintenance d'équipements industriels.
Marque / Fabricant : Matsushita / Panasonic (100% Origine garanti).
Technologie : Condensateur chimique électrolytique aluminium.
Capacité Nominale : 4,7 µF (4.7uF / 4.7MF / 4u7).
Tension Nominale : 450V DC (450 Volts).
Température Max. : 105°C (Haute tenue thermique).
Dimensions Physiques : Diamètre 10 mm x Hauteur 20 mm (hors pattes).
Type de Sorties : Radiales (à piquer sur PCB).
Conditionnement : Lot de 3 pièces.
Repérage et Polarité :
DANGER TRÈS HAUTE TENSION (450V) : Composant polarisé. La bande latérale sombre sur le boîtier repère la borne négative (–). La patte la plus longue indique la borne positive (+). Respecter scrupuleusement la polarité sous peine de destruction du composant ou d'explosion.
Domaines d'Application :
Filtrage HT en entrée de réseau (230V AC redressé) sur alimentations SMPS de faible puissance.
Ballasts d'éclairage, variateurs et modules d'inverters.
Restauration, préamplification et filtrage d'anode pour montage audio Hi-Fi à tubes (lampes).
Diagnostic Express & Précautions d'Atelier :
Sécurité & Décharge : Un condensateur sous 450V emmagasine une tension mortelle même déconnecté. Toujours décharger le composant à l'aide d'une résistance de puissance (ex: 4,7 kΩ / 5W à 10W) avant toute intervention, manipulation ou prise de mesure au capacimètre / testeur ESR.
Haute Température (105°C) : La certification à 105°C assure une durée de vie nettement supérieure à celle des composants standards (85°C) lorsqu'il est placé à proximité de dissipateurs thermiques ou de lampes.
Recommandations de Montage :
Respecter l'entraxe des perçages du PCB (généralement 5 mm pour ce diamètre de 10 mm). Veiller à laisser l'opercule de sécurité supérieur libre de tout contact mécanique direct.
