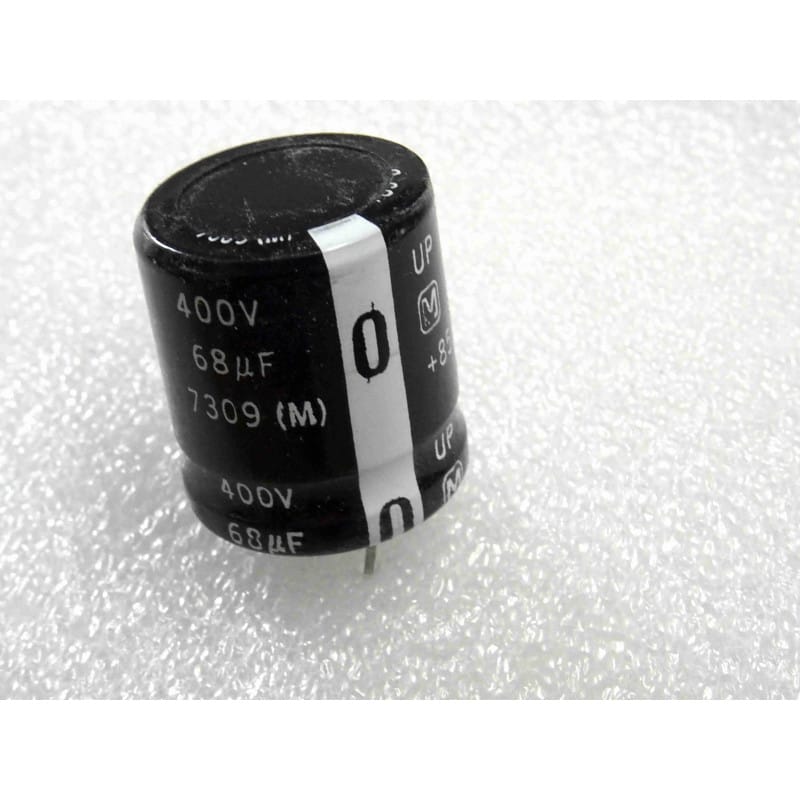

Lot de 2 condensateurs chimiques électrolytiques aluminium à fort isolement de la marque de référence Matsushita (Panasonic). Offrant une capacité de 68 µF pour une tension de service très élevée de 400V DC, ce composant sous format Snap-In (22 x 25 mm) est conçu pour fonctionner jusqu'à 85°C avec une excellente tenue en tension et un verrouillage mécanique optimal sur PCB.
Idéal pour le filtrage primaire dans les alimentations à découpage (SMPS), les cartes de commande d'électroménager, la restauration d'amplificateurs et la maintenance d'équipements industriels.
Marque / Fabricant : Matsushita / Panasonic (100% Origine garanti).
Technologie : Condensateur chimique électrolytique aluminium.
Capacité Nominale : 68 µF (68uF / 68MF).
Tension Nominale : 400V DC (400 Volts).
Température Max. : 85°C.
Configuration des Sorties : Connexions à encliqueter (Snap-In) à 2 broches pour circuit imprimé.
Dimensions Physiques : Diamètre 22 mm x Hauteur 25 mm (hors pattes).
Conditionnement : Lot de 2 pièces.
Repérage et Polarité :
DANGER HAUTE TENSION (400V) : Composant polarisé. La bande latérale noire ou sombre sur le boîtier repère la borne négative (–). Respecter scrupuleusement la polarité lors du soudage sur le circuit imprimé.
Domaines d me Application :
Filtrage HT en entrée de réseau (230V AC redressé) sur alimentations à découpage.
Cartes électroniques d'inverters, contrôleurs de moteurs et variateurs de fréquence.
Restauration d'étages de puissance et alimentations haute tension.
Diagnostic Express & Précautions d'Atelier :
Sécurité & Décharge : Charger un condensateur de 68 µF sous 400V emmagasine une énergie importante. Toujours décharger le composant à travers une résistance de puissance (ex: 2,2 kΩ / 10W) avant toute intervention, dessoudage ou prise de mesure d'ESR.
Fixation Snap-In : Les broches Snap-In pliées permettent le maintien mécanique de la pièce sur la carte avant le passage à la vague de soudure.
Recommandations de Montage :
Vérifier l'entraxe des perçages du PCB (généralement 10 mm standard pour ce type de boîtier Snap-In en Ø 22 mm) et s'assurer que l'opercule de sécurité supérieur reste dégagé de tout obstacle physique.
