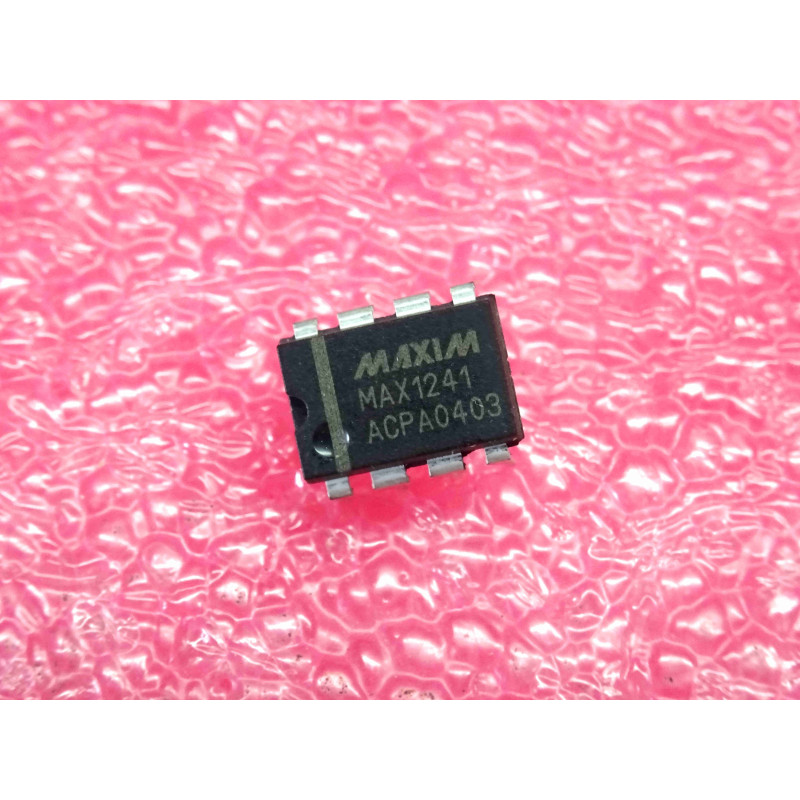

Le MAX1241ACPA (ou MAX1241 ACPA) est un circuit intégré analogique/numérique de haute précision développé à l'origine par Maxim Integrated. Logé dans un boîtier DIP8 standard à 8 broches traversantes, ce composant est un convertisseur analogique-numérique (ADC) 12 bits à approximations successives (SAR) doté d'un circuit d'échantillonnage/blocage (Track/Hold) intégré.
Sa force technologique réside dans sa capacité à opérer sous une tension ultra-basse tout en maintenant une consommation de courant dérisoire. La déclinaison ACPA représente la sélection haut de gamme triée en usine : le suffixe A garantit une erreur de linéarité intégrale (INL) maximale de seulement ±0,5 LSB (contre ±1 LSB pour la version B), le C indique la plage de température commerciale (0°C à +70°C), et PA désigne le boîtier plastique standard DIP8. C'est un composant d'époque très réputé pour la maintenance d'instruments de mesure de précision portatifs, de capteurs de surveillance déportés et d'appareils alimentés par pile (Lithium ou 2 éléments NiMH/Alcalins) des années 90.
Note technique :
Mise en Veille Automatique Intelligente : Le MAX1241ACPA n'a pas besoin de broche de coupure d'alimentation dédiée. Il passe automatiquement en mode Shutdown (1 µA résiduel) entre chaque cycle de conversion. Le simple fait de basculer la ligne de sélection de boîtier (CS barre) au niveau bas réveille instantanément la puce, qui effectue sa conversion avant de se rendormir dès que la ligne CS barre remonte au niveau haut.
Brochage Simplifié (DIP8 - MAX1241ACPA) :
Broche 1 : VDD (Alimentation positive : +2,7V à +5,25V)
Broche 2 : AIN (Entrée analogique asymétrique, plage de 0V à VREF)
Broche 3 : REF (Entrée pour la tension de référence externe, détermine la pleine échelle)
Broche 4 : GND (Masse générale du circuit)
Broche 5 : CS barre (Chip Select / Entrée d'activation et de lancement de conversion active au niveau bas)
Broche 6 : DOUT (Data Out / Sortie série synchrone des bits de données)
Broche 7 : SCLK (Serial Clock / Horloge externe fournie par le processeur pour le décalage des données)
Broche 8 : SHDN barre (Shutdown / Entrée de mise hors tension forcée, à relier à VDD pour laisser la gestion automatique active)
Conseils Pro :
Le piège de la tension de référence externe (Broche 3) : Contrairement au modèle MAX1240, le MAX1241 exige impérativement une référence de tension externe sur sa broche REF (broche 3). La plage de tension d'entrée analogique sur la broche AIN est directement indexée de 0V jusqu'à la valeur appliquée sur REF. Pour garantir la précision de ±0,5 LSB de la version "A", cette référence doit être ultra-stable (ex: un composant d'époque de type MAX6025 pour du 2,5V ou MAX6192). Tout bruit ou dérive thermique sur la broche REF détruira immédiatement la précision des bits de poids faible (LSB). Placez un condensateur de découplage de 4,7 µF en parallèle avec un céramique de 100 nF au plus près de la broche 3.
Cadrage des bits à la lecture (Le bit d'attente) : Lorsque votre microcontrôleur d'époque ou moderne pilote la ligne CS barre (broche 5) au niveau bas, la puce amorce immédiatement son cycle d'échantillonnage. La broche DOUT (broche 6) passe au niveau haut pendant la phase de conversion, puis retombe au niveau bas pour indiquer que la conversion est terminée (bit de synchronisation). C'est seulement après ce signal que vous devez envoyer les impulsions d'horloge sur SCLK (broche 7). Les 12 bits de données sortent ensuite dans l'ordre, du MSB (bit de poids fort) vers le LSB (bit de poids faible).
