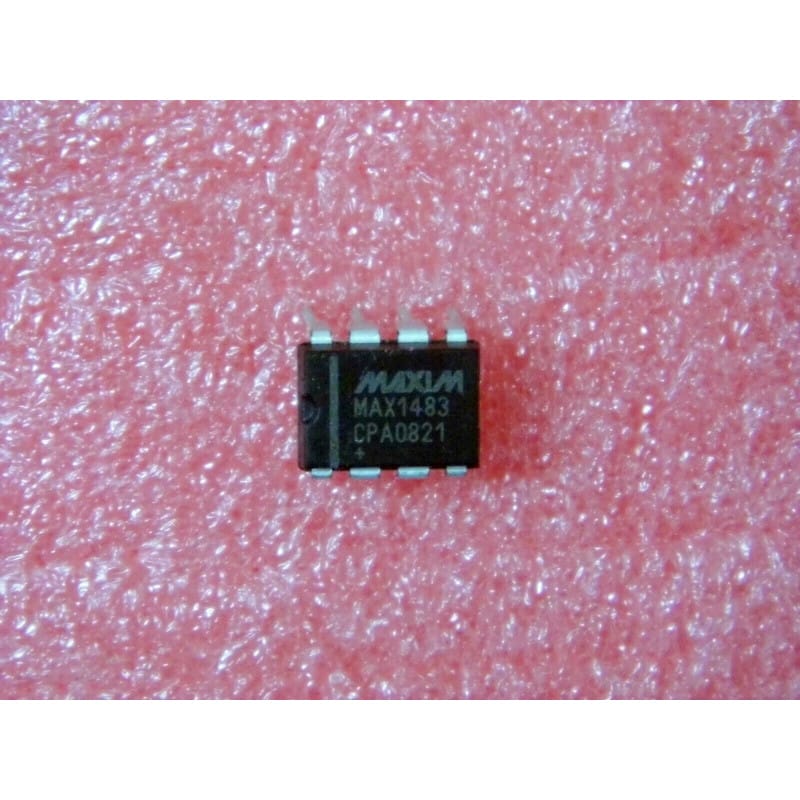

Le MAX1483CPA (souvent écrit ci MAX 1483 CPA ou ic MAX1483CPA) est un circuit intégré émetteur-récepteur de bus différentiel, fabriqué historiquement par Maxim Integrated.
Ce composant est spécialement optimisé pour les applications de transmission de données longue distance à faible consommation conformes aux normes industrielles RS-485 et RS-422. Il intègre un pilote de ligne à l'état haute impédance (tristate) et un récepteur à haute sensibilité, doté d'une limitation de vitesse de balayage (slew-rate limited) pour réduire les interférences électromagnétiques (EMI) et les réflexions de signal sur les câbles mal terminés. Il est logé dans un boîtier double en ligne traversant à 8 broches de type DIP-8.
Fabricant : Maxim Integrated.
Fonction : Émetteur-récepteur RS-485/RS-422 à faible consommation et balayage limité (Low-Power Slew-Rate-Limited RS-485 Transceiver).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
MAX1483 : Référence de base du circuit d'interface RS-485 basse consommation de Maxim.
C : Grade de température commerciale.
PA : Suffixe désignant le boîtier plastique DIP standard à 8 broches.
Performances clés :
Limitation des EMI : Le profil de commutation contrôlé réduit les harmoniques haute fréquence, rendant le composant idéal pour les réseaux industriels longue distance sans câblage blindé complexe.
Mode arrêt (Shutdown) : Dispose de fonctionnalités d'économie d'énergie pour réduire la consommation de courant au repos.
Repérage & Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Ligne de bus : Les broches différentielles de sortie et d'entrée (lignes A et B) doivent être raccordées aux résistances de terminaison adaptées (généralement 120 ohms) pour garantir l'intégrité des trames de communication sur le bus.
Diagnostic Express (Absence de communication sur le réseau ou plantage du bus) :
Symptômes Courants en Atelier :
Le réseau série ne transmet plus rien, les trames sont corrompues ou la tension différentielle sur les lignes A/B est nulle : Panne interne du circuit Maxim, court-circuit franc entre les lignes de bus, ou défaut sur l'alimentation principale VCC (+5V).
Chauffe anormale du boîtier : Court-circuit interne ou surcharge prolongée sur les lignes de sortie.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit.
Vérification des signaux : Observer à l'oscilloscope l'activité sur les broches logiques TTL (RO, DI, RE, DE) et l'amplitude de la tension différentielle sur le bus de terrain.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles fondamentales contre les décharges électrostatiques, les liaisons de bus RS-485 étant exposées aux perturbations extérieures.
