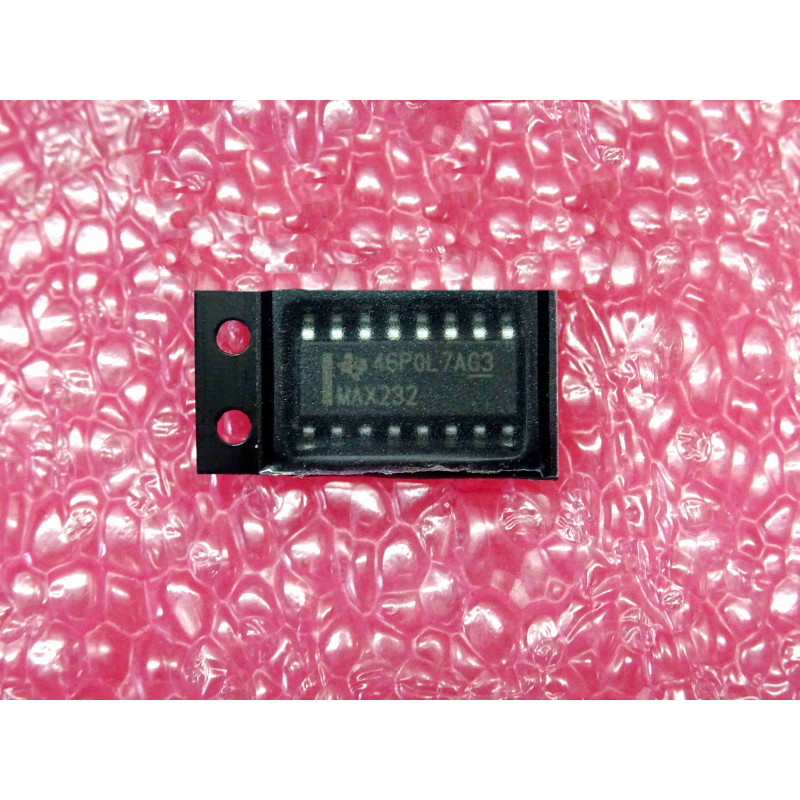

Le MAX232 (décliné ici dans sa version pour montage en surface, référence MAX232 ou MAX232IDW / CSE selon les séries) est le circuit intégré d'interface de communication le plus célèbre et le plus utilisé au monde. Conçu à l'origine par Maxim Integrated, ce composant est un double driver et récepteur de lignes RS-232.
Logé dans un boîtier SOIC-16 (format CMS Small Outline IC à 16 broches), ce circuit résout le problème majeur des communications séries : il permet de faire l'interface entre les signaux logiques de type TTL/CMOS (0V et 5V) d'un microcontrôleur ou d'une carte électronique, et les tensions normalisées de la liaison série RS-232 (pouvant aller de -15V à +15V). C'est un lot de 2 pièces d'origine (grade NOS ou maintenance), indispensable pour la réparation ou la fabrication de cartes électroniques, de convertisseurs industriels, de programmateurs et de systèmes de communication de données.
La véritable révolution de ce composant réside dans sa capacité à fonctionner avec une alimentation unique de +5V. Il intègre une structure appelée pompe à charge (Charge Pump) constituée de multiplicateurs et d'inverseurs de tension internes.
En utilisant seulement 4 condensateurs externes, le MAX232 réussit à générer de manière totalement autonome une tension de +10V et de -10V à partir du simple rail +5V d'origine.
Ces tensions élevées et symétriques sont indispensables pour injecter sur la ligne série des signaux robustes et conformes au standard RS-232, capables de transiter sur de grandes longueurs de câbles blindés sans altération.
Note technique & Conseils Pro pour l'Atelier :
Le choix crucial de la valeur des condensateurs : C'est la cause numéro un des dysfonctionnements de communication série sur les cartes électroniques. La fiche technique d'origine du MAX232 standard impose l'utilisation de condensateurs externes de 1,0 microfarad (généralement des condensateurs chimiques ou tantales). Si la carte utilise une variante moderne comme le MAX232A, les condensateurs requis tombent à 0,1 microfarad. Lors du remplacement d'une puce CMS défectueuse, vérifiez scrupuleusement la valeur inscrite sur les petits condensateurs CMS qui l'entourent. Si l'un des condensateurs de la pompe à charge est fissuré ou en court-circuit, les tensions V+ et V- s'effondrent et la puce ne transmet plus rien.
Le diagnostic rapide à l'oscilloscope ou au multimètre : Si le port série de votre machine refuse de communiquer, vous pouvez tester la santé du MAX232 en un clin d'œil en mesurant les tensions sur les broches de la puce sous tension :
Mesurez la broche 2 : vous devez y trouver une valeur stable proche de +8,5V à +10V.
Mesurez la broche 6 : vous devez y trouver une valeur stable proche de -8,5V à -10V.
Si l'une ou l'autre de ces tensions est à 0V ou proche du +5V de VCC, le circuit de la pompe à charge est détruit ou un condensateur est en fuite. Dessoudez le composant à l'air chaud et installez l'une des deux puces NOS neuves de votre lot.
Précautions contre les surtensions sur les lignes RS-232 : Les ports séries externes sont en contact direct avec l'environnement extérieur et subissent fréquemment des décharges électrostatiques (ESD) ou des boucles de masse destructrices lors des branchements à chaud des câbles DB9. Les broches 7, 8, 13 et 14 intègrent des protections rudimentaires, mais elles finissent souvent par lâcher si le câble de liaison est trop long ou non blindé. La présence d'une seconde puce dans ce lot de 2 est idéale pour parer à tout retour de panne en atelier lors des phases de tests industriels.
