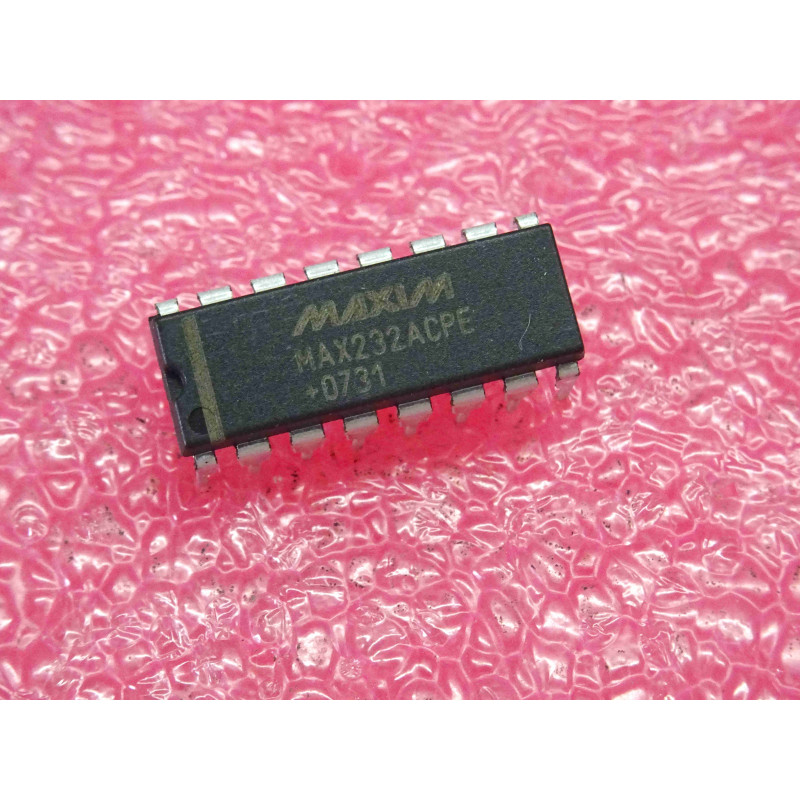

Le MAX232ACPE (ou MAX232 ACPE) est un circuit intégré d'interface légendaire conçu par Maxim Integrated. Présenté dans un boîtier plastique standard traversant DIP16 (16 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un double émetteur/récepteur (driver/receiver) de signaux RS-232 fonctionnant sous une tension d'alimentation unique de +5,0 Volts.
Le suffixe "A" désigne une version grandement améliorée par rapport au MAX232 d'origine. Il s'agit du composant de communication de référence absolu pour l'interfaçage de signaux de niveaux logiques TTL/CMOS (0V/5V d'un microcontrôleur) avec les niveaux électriques d'un port série RS-232 standard (+10V/-10V). On le retrouve sur d'innombrables cartes industrielles, interfaces de programmation d'automates d'époque, modems vintage et micro-ordinateurs des années 90.
Version "A" à condensateurs réduits : Contrairement au MAX232 classique qui nécessite des condensateurs externes de 1,0 uF, le MAX232A utilise des condensateurs de pompe à cathode ultra-compacts de seulement 0,1 uF, ce qui réduit l'encombrement et le coût sur la carte.
Double émetteur et double récepteur : Contient 2 drivers d'émission (entrées TTL vers sorties RS-232) et 2 récepteurs (entrées RS-232 vers sorties TTL).
Pompe à charge intégrée (Charge Pump) : Génère les tensions nécessaires de + ou - 10 Volts pour la norme RS-232 à partir de la tension unique d'alimentation régulée de +5 Volts de votre carte, évitant l'utilisation d'une alimentation symétrique complexe.
Gamme de température "CPE" : Version industrielle standard en boîtier plastique (PDIP) certifiée pour une température de fonctionnement de 0°C à +70°C.
Le piège classique des condensateurs externes (Rappel technique) :
C'est l'erreur la plus fréquente lors du dépannage d'un circuit série défaillant. Le MAX232ACPE requiert des condensateurs de 0,1 uF.
Si vous remplacez un MAX232 d'origine (non-"A") qui utilisait des condensateurs de 1,0 uF par cette version de haute technologie MAX232A, le circuit fonctionnera parfaitement avec les 1,0 uF déjà présents.
Cependant, l'inverse n'est pas vrai : un circuit imprimé conçu spécifiquement pour le MAX232A avec des condensateurs de 0,1 uF ne tolérera pas un MAX232 standard (le circuit n'arrivera pas à stabiliser ses pompes à charge internes + ou - 10V).
Le diagnostic de la pompe à charge (Comment vérifier le circuit) :
Si le port série de votre carte d'époque ne répond plus ou renvoie des données corrompues, effectuez ces mesures rapides au multimètre directement sur le MAX232ACPE sous tension :
Mesure de la tension d'alimentation (Pin 16) : Vous devez relever +5,0V stables par rapport à la masse (Pin 15).
Mesure du doubleur positif (Pin 2) : Vous devez mesurer une tension continue d'environ +8,5V à +10V.
Mesure de l'inverseur négatif (Pin 6) : Vous devez mesurer une tension continue d'environ -8,5V à -10V.
Diagnostic d'usure d'époque : Si l'une de ces deux tensions (Pin 2 ou Pin 6) est proche de 0V ou s'écroule, les condensateurs d'époque raccordés à la pompe à charge (généralement de petits condensateurs chimiques ou tantales miniatures) sont secs ou fuyards, ou la puce a été détruite à la suite d'un court-circuit accidentel sur la ligne série externe.
Précautions d'installation :
Installez systématiquement un support tulipe de précision DIP16 à contacts dorés pour protéger ce composant NOS de la chaleur directe du fer à braser et pour simplifier grandement les phases de test ou de remplacement futurs. Nettoyez les résidus de flux à l'alcool isopropylique pur.
