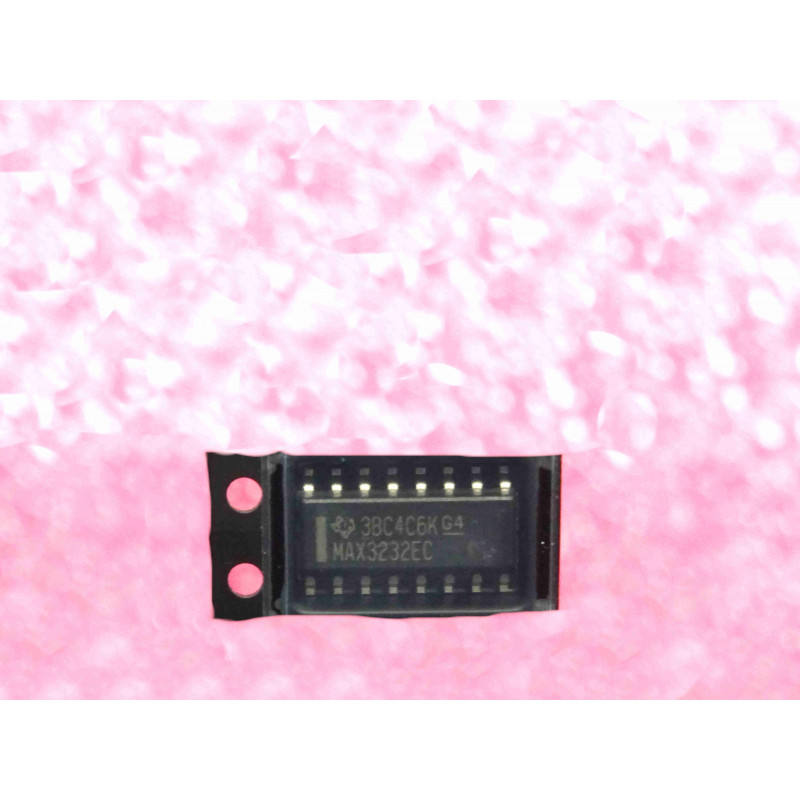

Le MAX3232ECDG4 (ou marqué en surface sous la référence MAX3232ECD) est un circuit intégré de communication analogique et logique de haute précision, fabriqué par le constructeur américain Texas Instruments. Ce composant adopte un format miniature à montage en surface SMD en boîtier SOIC-16 (Small Outline Integrated Circuit à 16 broches, pas de 1,27 mm, corps étroit de 150 mils), conçu pour les applications industrielles à haute densité d'intégration.
Il s'agit d'un pilote / récepteur de ligne RS-232 multicanal authentique (Dual True RS-232 Line Driver/Receiver) fonctionnant sur une plage de tension d'alimentation unique ultra-flexible de 3,0 V à 5,5 V. La spécification G4 à la fin de la référence est une nomenclature propre à Texas Instruments garantissant un composant certifié "Green" (totalement exempt de plomb/RoHS et de retardateurs de flamme bromés/chlorés), assurant une parfaite mouillabilité et une résistance accrue aux cycles thermiques des fours à refusion modernes. Ce circuit offre deux canaux d'émission et deux canaux de réception indépendants, capables de supporter des débits de données élevés pour les communications série asynchrones. C'est une pièce de choix gérée en qualité New Old Stock (NOS) pour la maintenance de cartes mères industrielles, de contrôleurs domotiques compacts, de passerelles réseau et d'équipements de communication réseau.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic de la pompe à charge (Le piège des condensateurs miniatures) : Si les signaux logiques TTL entrent bien dans la puce mais qu'aucun signal RS-232 ne sort vers le connecteur externe, ou si la communication subit de lourdes pertes de trames, la pompe à charge est le premier point à vérifier. Méthode d'atelier : Utilisez votre multimètre ou une pointe de touche d'oscilloscope pour mesurer les tensions continues sur la broche 2 (V+) et la broche 6 (V-) par rapport à la masse de la carte. Si vous ne trouvez pas des valeurs stables proches de +5,5V et -5,5V, l'un des quatre petits condensateurs de surface (souvent au format CMS 0805 ou 0603) est micro-fissuré, mal soudé ou présente une fuite électrique interne. Conseil Pro : Remplacez-les systématiquement par des condensateurs céramiques multicouches (MLCC) de type X7R pour garantir une excellente stabilité face aux variations thermiques.
Le piège des pistes coupées sous le boîtier SOIC : Les broches d'un boîtier SOIC-16 compact (pas de 1,27 mm) sont fines et fragiles. Sur les cartes industrielles soumises à de fortes contraintes vibratoires ou à des variations de température intenses, des micro-fissures peuvent apparaître au ras des pastilles de cuivre. Avant de procéder au remplacement complet de votre circuit NOS, appliquez du flux de brasage de qualité et effectuez un bref rafraîchissement des soudures (reflow localisé) à l'aide d'une panne fine de fer à souder.
Précautions de brasage de haute précision sur composant CMS : Le remplacement de ce circuit intégré CMS exige une grande rigueur pour éviter l'arrachage des pistes miniatures de la platine. Règle absolue : Pour retirer la puce défectueuse sans stresser thermiquement le circuit imprimé, utilisez une station à air chaud réglée à 300-320 degrés Celsius maximum avec une buse adaptée. Nettoyez parfaitement l'empreinte avec de la tresse fine à dessouder et de l'alcool isopropylique pour éliminer tout résidu de flux carbonisé. Pour implanter proprement votre pièce NOS Texas Instruments neuve, appliquez une fine couche de flux en gel sur les pastilles, alignez la puce avec précision à la loupe ou binoculaire, et fixez d'abord deux broches opposées. Soudez ensuite les autres broches à l'aide d'un fil d'étain très fin (0,5 mm ou moins) ou par la méthode de la micro-vague, en maintenant votre fer à 310 degrés Celsius maximum.
