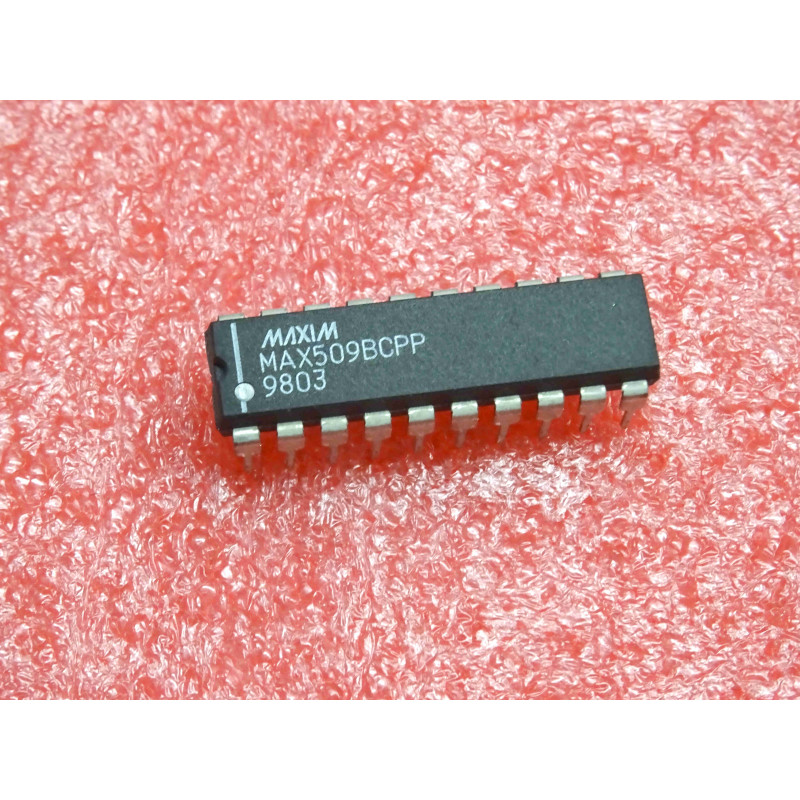

Le MAX509BCPP de Maxim est un quadruple convertisseur numérique-analogique (DAC) de 8 bits doté de sorties de tension de type "rail-à-rail". Intégrant quatre DAC indépendants dans un seul boîtier, il communique via une interface série à 3 fils compatible avec les standards SPI, QSPI et Microwire. C'est un composant idéal pour les circuits de contrôle de processus, le réglage numérique de gains ou d'offsets, et la maintenance d'équipements industriels.
Note technique :
Sorties Rail-à-Rail : Les quatre amplificateurs de sortie intégrés permettent d'obtenir une plage de tension analogique dynamique allant de la masse (0V) jusqu'au rail d'alimentation positif, optimisant ainsi la résolution de sortie.
Interface Série Économique : Son architecture série permet de contrôler individuellement les quatre DAC en utilisant seulement trois lignes de commande (Data In, Clock, Chip Select), ce qui réduit drastiquement le nombre de pistes nécessaires sur le circuit imprimé.
Double alimentation optionnelle : Il peut fonctionner avec une alimentation simple de +5V ou une alimentation double (+5V et -5V) pour les applications nécessitant des performances accrues près du potentiel zéro.
Conseils Pro :
Mise en cascade (Daisy-Chain) : Le composant dispose d'une broche de sortie de données série (DOUT). Si votre carte utilise plusieurs MAX509, vous pouvez les connecter en cascade (la broche DOUT du premier reliée à la broche DIN du second) pour piloter 8, 12 ou 16 sorties analogiques avec le même bus à 3 fils.
Maintenance & Diagnostic : En cas de défaut sur l'une des tensions de sortie analogiques :
Utilisez un oscilloscope pour valider que le signal d'horloge (SCLK) et les données (DIN) arrivent proprement et sans bruit lors des cycles d'écriture.
Vérifiez la tension sur les broches de référence (REFAB, REFCD). Si la tension de référence externe est instable ou absente, les sorties correspondantes du DAC resteront à 0V ou seront complètement faussées.
Si un seul des quatre canaux ne réagit plus aux commandes numériques tandis que les trois autres fonctionnent parfaitement, l'étage de sortie ou le registre interne de ce canal est endommagé.
