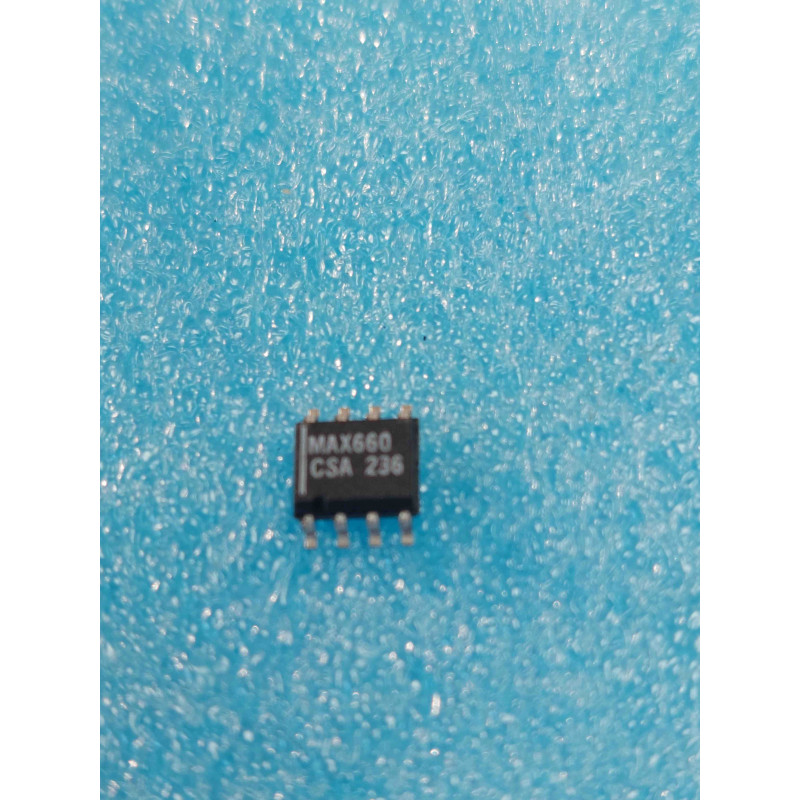

Le MAX660CSA (couramment marqué MAX660CSA ou MAX660 CSA) est un circuit intégré analogique CMOS haute performance, conçu et fabriqué aux États-Unis par le fondeur spécialisé Maxim Integrated (réputé pour ses composants de gestion d'énergie et d'interface de précision). Ce composant adopte un format miniature destiné au montage en surface (CMS / SMD) de type SOIC-8 (Small Outline Integrated Circuit à 8 broches, corps étroit de 150 mils).
La lettre C spécifie de manière stricte la plage de température commerciale standard (de 0 à +70 degrés Celsius), tandis que le suffixe SA valide le boîtier plastique SOIC standard de l'industrie (corps de 150 mils).
Il s'agit d'un convertisseur de tension monolithique à pompe de charge indéfectible, faisant office d'inverseur ou de doubleur de tension à courant élevé (High-Current Voltage Converter, boîtier SOIC-8 de chez MAXIM). Conçu pour s'affranchir des régulateurs à découpage inductifs complexes, lourds et générateurs de parasites radiofréquences, le MAX660CSA réalise la conversion de tension de manière purement capacitive à l'aide de seulement deux condensateurs externes. Sa particularité majeure réside dans sa très faible résistance série interne, lui permettant de délivrer un courant de sortie confortable allant jusqu'à 100 milliampères (100mA) avec une efficacité énergétique record de 98%. On retrouve principalement ce classique d'atelier dans les modules de conversion locale (comme générer un rail négatif de -5V à partir d'un bus USB standard de +5V pour alimenter des amplificateurs opérationnels de précision), les circuits d'acquisition de données embarqués, les stations de mesure autonomes et les cartes de communication compactes des années 90 à nos jours. Géré en qualité New Old Stock (NOS), ce circuit d'origine Maxim est une pièce de maintenance essentielle pour fiabiliser ou restaurer des circuits d'alimentation locaux.
Le diagnostic de la tension négative qui s'effondre (Le piège de la résistance série ESR des condensateurs) : C'est la panne reine à l'établi lors de la maintenance d'une alimentation à pompe de charge. Si votre MAX660CSA fournit bien -5V à vide mais que cette tension s'effondre à -2V dès que le circuit logique ou les amplis op consomment quelques milliampères, contrôlez immédiatement les condensateurs chimiques périphériques. Méthode d'atelier : Le transfert d'énergie reposant exclusivement sur la charge et la décharge rapides des condensateurs connectés aux broches 2/4 et 5, la résistance série équivalente (ESR) de ces condensateurs est critique. Si vous implantez de vieux condensateurs électrolytiques standards ou desséchés, leur ESR interne va s'additionner à la résistance de la puce et écraser le courant de sortie. La règle de l'art d'artisan : Utilisez impérativement des condensateurs au tantale de haute qualité ou des condensateurs céramiques multicouches (MLCC) modernes à très faible ESR (Low ESR) d'une valeur de 10 µF à 47 µF (si configuré à 80 kHz). La tension de sortie se stabilisera instantanément sous charge.
Le piège du claquage par surtension : Le MAX660CSA possède un silicium d'une efficacité redoutable mais intolérant aux surtensions. Sa limite haute absolue est fixée de manière stricte à 5,5 Volts. Si le rail d'alimentation +5V de votre appareil dérive ou subit un pic à 6V, la puce subira un claquage irréversible de ses commutateurs MOS internes, mettant la sortie en court-circuit direct.
Précautions de brasage de précision du format SOIC-8 : Les pastilles CMS des circuits de gestion d'énergie d'époque n'aiment pas les chocs thermiques prolongés. Nettoyez soigneusement la zone de travail à la tresse fine et à l'alcool isopropylique. Appliquez un film de flux de brasage fluide de qualité "No-Clean". Alignez rigoureusement les 8 broches à la pince brucelle fine. Fixez une première patte d'angle à l'aide de votre fer muni d'une panne fine réglée à 300 degrés Celsius maximum, puis réalisez les autres brasures de manière rapide (1 à 2 secondes maximum par patte). Effectuez un brossage final méticuleux à l'alcool isopropylique pour enlever tout résidu de flux conducteur entre les lignes de commutation rapide CAP+/CAP-.
