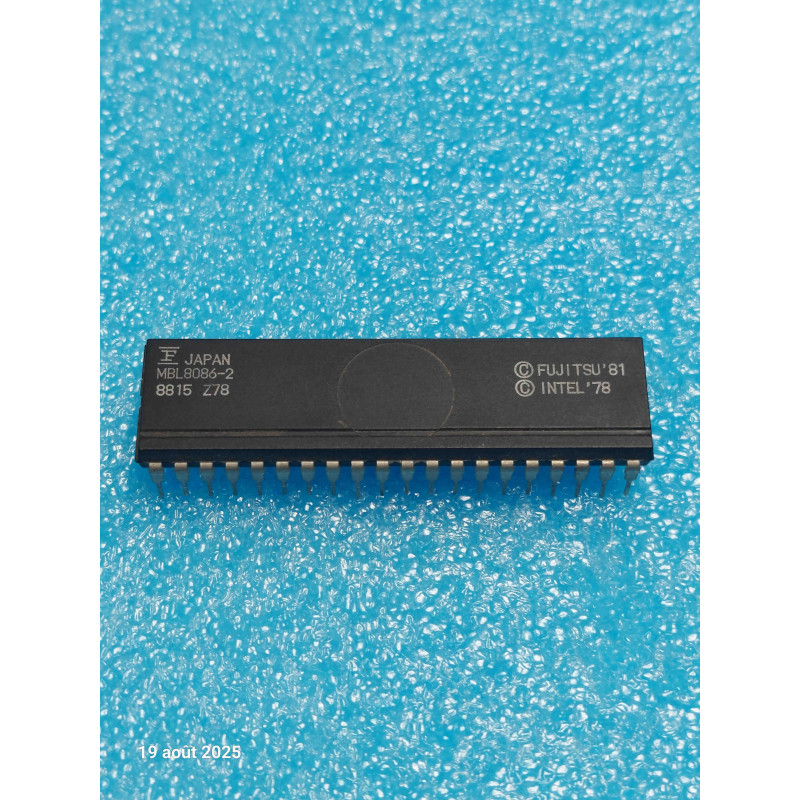

Le MBL8086-2 est un microprocesseur 16-bits historique d'architecture x86, fabriqué par Fujitsu sous licence Intel. Logé dans un boîtier DIP40 large, ce composant est une version hautes performances en technologie HMOS.
Le suffixe -2 spécifie une fréquence d'horloge maximale de 8 MHz (contre 5 MHz pour la version standard du 8086). C'est une pièce maîtresse New Old Stock (NOS) indispensable pour la restauration ou le dépannage d'ordinateurs rétro compatibles IBM PC/XT turbos, de calculateurs vintage et de systèmes de commande industriels de la première moitié des années 80.
Note technique & Conseils Pro :
Le piège du bus multiplexé (AD0 - AD15) : Comme la majorité des processeurs de cette génération pour tenir dans un boîtier DIP40, les 16 lignes de données et de poids faible d'adresses partagent les mêmes broches. Le signal ALE (Address Latch Enable, broche 25) est critique : il commande les loquets externes (généralement des 74LS373 ou 74HC573) chargés de figer l'adresse avant que les données ne transitent. Si votre carte mère rétro refuse de démarrer, l'absence d'activité sur la broche ALE est le premier signe d'un CPU bloqué ou non alimenté.
Mode Minimum vs Maximum : La broche 33 (MN/MX) définit l'architecture de la carte. Reliée au 5V (Mode Minimum), le MBL8086-2 génère lui-même ses signaux de contrôle. Reliée à la masse (Mode Maximum), il délègue la gestion du bus à un contrôleur externe (comme le circuit 8288 ou D71088C vu précédemment) pour permettre la cohabitation avec un coprocesseur mathématique 8087. Vérifiez bien la configuration de cette broche lors de vos diagnostics sur banc de test.
