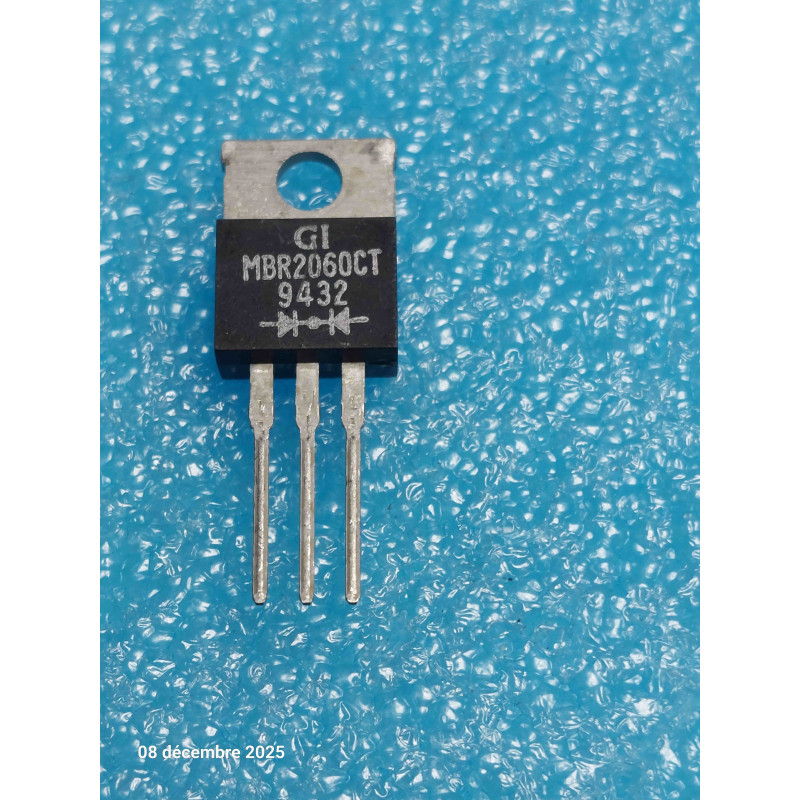

Diode de puissance double à barrière Schottky (Dual Schottky Barrier Rectifier) de référence MBR2060CT fabriquée par GI (General Instrument / General Semiconductor), conçue pour les concepteurs et réparateurs d'alimentations à découpage (SMPS), convertisseurs continu-continu (DC-DC), modules d'alimentation d'ordinateurs / serveurs, circuits de chargeurs de batteries et étages de redressement basse tension à haut rendement.
Le composant MBR2060CT intègre deux diodes Schottky montées en cathode commune au sein d'un même boîtier traversant TO-220AB. Il offre une tension inverse répétitive de crête (VRRM) de 60 V et un courant direct moyen nominal total (IF(AV)) de 20 A (soit 10 A par diode individuelle). Grâce à la technologie barrière Schottky (métal-silicium), il garantit une très faible chute de tension directe (VF typique de 0,60 V à 0,75 V selon courant), des pertes par conduction réduites au minimum, une vitesse de commutation quasi-instantanée (sans traînage de porteurs minoritaires) et une excellente tenue thermique avec un anneau de garde intégré (Guard-Ring) pour la protection contre les surtensions transitoires.
Composants Électroniques de Puissance & Semi-conducteurs / Fabricant : GI (General Instrument / General Semiconductor) / Référence Fabricant : MBR2060CT (MBR2060 CT) / Type de Composant : Diode double de redressement Schottky à cathode commune (Dual Center-Tap Schottky Barrier) / Tension Inverse Répétitive Max (VRRM) : 60 V / Courant Direct Moyen Total (IF(AV)) : 20 A (10 A par élément) / Courant de Surcharge Crête (IFSM) : 150 A (par branche, onde demi-sinus 8,3 ms) / Chute de Tension Directe (VF) : Typiquement 0,65 V à 0,75 V sous 10 A (selon température de jonction) / Boîtier : TO-220AB (3 broches traversantes) / Configuration Interne : Cathode commune (Broche 1 = Anode 1, Broche 2 & Semelle = Cathode commune, Broche 3 = Anode 2) / Conditionnement : À l'unité / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et droites, jamais monté. Composant haute performance pour la maintenance et la rénovation d'alimentations découpage et d'étages de puissance.
Technologie Schottky Haute Fiabilité (General Instrument) :
Anneau de garde de protection (Guard-Ring) intégré pour une immunité accrue contre les surtensions et les claquages inverses.
Configuration Double Diode à Cathode Commune (Center-Tap) :
Idéale pour les montages de redressement double alternance sur transformateur à point milieu ou pour la mise en parallèle simple des canaux.
Rendement Énergétique Élevé :
Très faible chute de tension directe (VF), réduisant l'échauffement global et augmentant l'efficacité globale des alimentations à découpage.
Commutation Ultra-Rapide :
Absence de temps de recouvrement inverse lié aux porteurs minoritaires, fonctionnement parfait à des fréquences de découpage de plusieurs centaines de kilohertz.
Boîtier TO-220AB Universel :
Montage standard sur dissipateur thermique avec faible résistance thermique jonction-boîtier (RthJC typiquement 2,0 °C/W par branche).
État : Composant neuf, broches étamées propres, prêt à l'emploi.
Brochage & Configuration du Boîtier TO-220AB :
Broche 1 (gauche vue de face marquage) : Anode 1.
Broche 2 (centrale) & Semelle métallique arrière : Cathode commune (sortie du potentiel positif redressé).
Broche 3 (droite vue de face marquage) : Anode 2.
Attention d'atelier : La semelle métallique étant reliée directement à la broche 2 (Cathode), utiliser un kit d'isolation mica / Sil-Pad et un canon isolant si le dissipateur est relié à la masse ou partagé avec d'autres composants de puissance.
Applications & Précautions de Remplacement :
Tension de Service Optimale : Particulièrement recommandée pour les sorties redressées 12 V à 24 V. Sur les rails 48 V, privilégier des modèles 100 V ou plus (ex. MBR20100CT) pour conserver une marge de sécurité suffisante face aux pics inductifs.
Montage Thermique : Appliquer une fine pellicule homogène de pâte thermique conductrice et visser au couple recommandé (0,8 à 1,0 N.m) pour garantir un transfert thermique optimal vers le radiateur.
