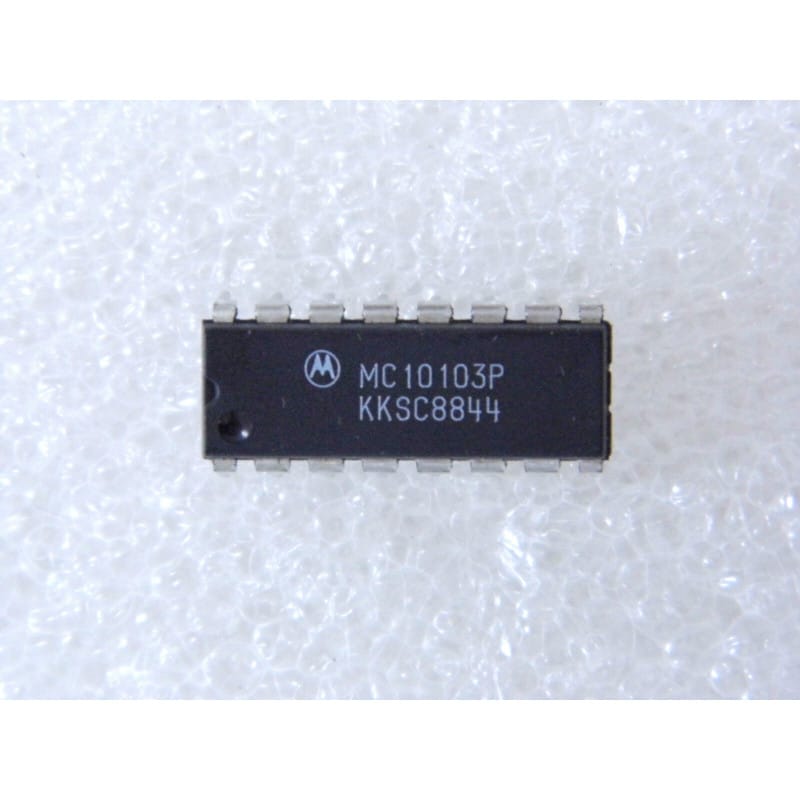

Le MC10103P (fabriqué par Motorola) est un circuit intégré logique d'époque de la famille ultra-rapide ECL 10K (Emitter-Coupled Logic). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique standard double en ligne à 16 broches (DIP16).
Ce circuit intègre quatre portes logiques OU (OR) indépendantes à 2 entrées. Particularité de la technologie ECL : chaque porte offre une double sortie complémentaire (une sortie OU et une sortie NON-OU / NOR sur certaines portes, ou des sorties doublées selon le brochage ECL 10K standard). Il est conçu pour les applications à très haute vitesse (temps de propagation typique de seulement 2 ns) exigeant une excellente immunité au bruit, comme les calculateurs centraux rétro, l'instrumentation de mesure rapide et les télécommunications des années 70 à 90.
Technologie ECL 10K Ultra-Rapide : Temps de transition et de propagation extrêmement courts (de l'ordre de 2 ns), bien plus rapides que la technologie TTL classique de la même époque.
Sorties Complémentaires : Permet de disposer simultanément des fonctions logiques OU et NOR sur le même boîtier, réduisant le besoin d'inverseurs externes.
Boîtier DIP16 Standard : Format traversant d'origine, idéal pour la restauration des cartes mères et systèmes de mesure vintage.
Le diagnostic classique "Absence de commutation rapide ou sorties figées" :
Niveaux de tension spécifiques ECL (Le piège classique) : Attention, la technologie ECL n'utilise pas les niveaux logiques standard 0V/5V de la TTL. Elle fonctionne généralement avec une alimentation négative (VEE = -5,2V sur la broche 8, et VCC1/VCC2 = 0V/GND sur les broches 1 et 16). Les niveaux logiques sont d'environ -0,9V pour l'état haut (1) et -1,7V pour l'état bas (0). Ne tentez pas de mesurer ou d'injecter des signaux 0-5V sous peine de détruire immédiatement le composant.
Résistances de charge externes (Terminaisons) : Les sorties ECL sont du type "émetteur ouvert" (open-emitter). Elles nécessitent impérativement des résistances de tirage externes (généralement 50 Ohms reliées à -2,0V, ou 510 Ohms à 270k Ohms reliées à VEE / -5,2V) pour fonctionner. Si une sortie reste à 0V constant ou semble inerte, contrôlez l'état de ces résistances de charge sur votre carte d'origine.
Comportement thermique : Les circuits ECL consomment un courant constant important et chauffent naturellement en fonctionnement. Une surchauffe excessive ou une absence de commutation sur une porte isolée indique une défaillance de la jonction interne. Le remplacement par ce composant NOS Motorola résout la panne.
Précautions de manipulation et de montage :
Sensibilité ESD élevée : Les jonctions bipolaires ultra-rapides de la famille ECL sont extrêmement sensibles aux décharges électrostatiques. Manipulez ce circuit sur un plan de travail protégé et relié à la masse.
Utilisation d'un support recommandée : Compte tenu de la fragilité des pistes d'époque sur les circuits imprimés rapides, installez un support de précision tulipe au format DIP16 pour éviter de chauffer directement les broches de cette puce rare. Soudez à 280°C - 300°C maximum et nettoyez impérativement la zone à l'alcool isopropylique pur.
