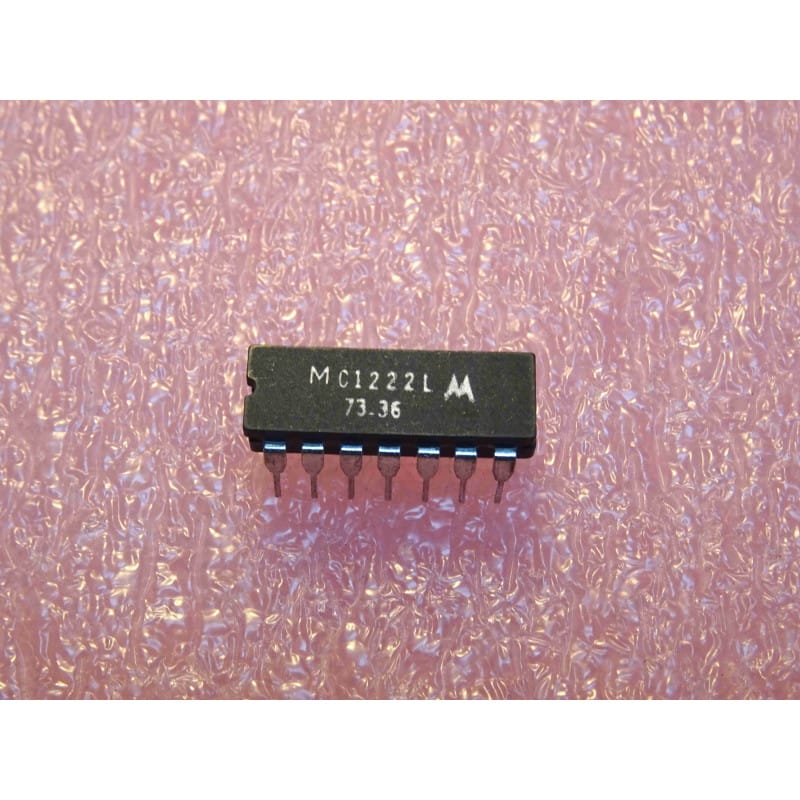

Le MC1222L (marque Motorola Semiconductor) est un circuit logique monolithique d'époque à haute fiabilité appartenant aux premières séries de circuits logiques spéciaux de la marque. Présenté dans un boîtier d'époque en céramique double en ligne à 14 broches (Cerdip DIP14), ce composant d'origine authentique et neuf de stock (NOS) est caractérisé par le suffixe « L » qui désigne chez Motorola le boîtier céramique hermétique haut de gamme.
Ce composant rare a été conçu pour les applications d'encodage et de transmission de données numériques, notamment pour la génération et la sélection de codes bi-phase (couramment utilisés dans les transmissions de télémesure, les systèmes d'enregistrement magnétique ou les liaisons de données industrielles d'époque). On retrouve ce type de circuit intégré en boîtier céramique dans les équipements de test professionnels, l'avionique rétro, le matériel de télécommunication haute fiabilité et l'instrumentation de laboratoire des années 70 et 80.
Technologie Haute Fiabilité (Boîtier L) : Le boîtier céramique hermétique (Cerdip) offre une protection absolue contre l'humidité et une tenue en température bien supérieure aux boîtiers plastiques (suffixe P), protégeant durablement la puce en silicium.
Génération de Code Bi-Phase : Permet la conversion et la mise en forme de flux de données logiques standards en signaux codés bi-phase, optimisés pour la transmission sans composante continue.
Brochage DIP14 standard : Format traversant classique d'époque facilitant l'intégration ou le remplacement sur les cartes mères industrielles et les cartes d'acquisition de données.
Le diagnostic classique "Absence de signal sur la liaison de données, perte de synchronisation ou niveau logique flottant" :
Perte de transmission des données (Flux de sortie inerte) : Si les signaux d'horloge et de données d'entrée arrivent correctement sur la puce mais qu'aucun signal codé ne sort, les portes de commutation internes ou le circuit de mise en forme sont endommagés (souvent suite à une surtension accidentelle sur les lignes de sortie). Le remplacement de la puce par cet exemplaire d'origine Motorola résout la panne.
Vérification des niveaux logiques d'alimentation : Ce circuit d'époque est sensible à la stabilité de son rail d'alimentation principal. Mesurez la tension continue présente sur la broche d'alimentation par rapport à la masse. Une sous-tension ou une ondulation (ripple) excessive due à un condensateur de découplage d'époque sec peut provoquer des erreurs de codage aléatoires ou empêcher la puce de fonctionner correctement.
Dérive temporelle ou gigue (Jitter) : Si le signal bi-phase est présent mais déformé temporellement, inspectez les signaux d'horloge de synchronisation appliqués en entrée. Si l'horloge d'époque est saine et exempte de bruit, mais que la gigue persiste en sortie du MC1222L, le circuit interne de synchronisation est fatigué.
Précautions de manipulation et d'installation :
Bien que les boîtiers céramiques d'époque soient très résistants mécaniquement, les circuits intégrés de cette génération sont sensibles aux décharges électrostatiques (ESD) et aux agressions thermiques lors du soudage. L'installation d'un support de précision tulipe au format DIP14 est vivement recommandée afin de préserver ce composant NOS rare de la chaleur directe du fer à souder et de faciliter tout diagnostic futur. Après soudage du support, nettoyez soigneusement la carte à l'alcool isopropylique pur pour éliminer tout résidu de flux.
