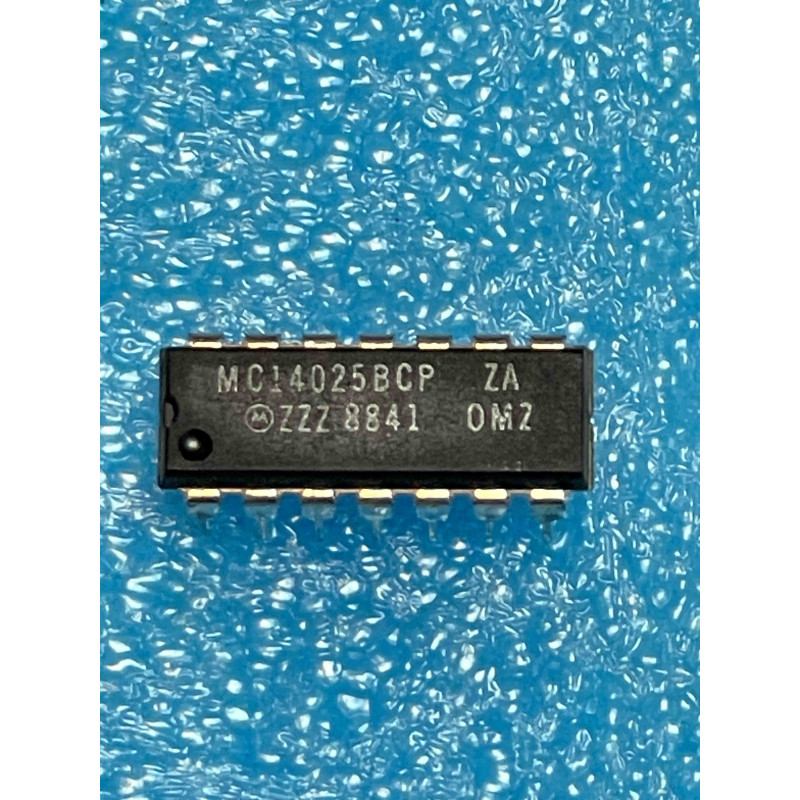

Le MC14025BCP de Motorola est un circuit logique standard de la série CMOS 4000 contenant trois portes NON-OU (NOR) à trois entrées chacune. Ce composant est un élément de base indispensable pour la réalisation de fonctions logiques combinatoires complexes. Il est compatible avec les standards (HCF4025, HEF4025, CD4025).
Note technique :
Logique NON-OU : La sortie de chaque porte n'est à l'état HAUT (1) que si toutes les entrées sont simultanément à l'état BAS (0). Si une seule des trois entrées passe à l'état HAUT (1), la sortie bascule immédiatement à l'état BAS (0).
Flexibilité : La série 4000 de Motorola se distingue par une large plage de tension de fonctionnement (3V à 18V), ce qui permet une intégration facile dans des systèmes alimentés par des tensions variées.
Polyvalence : Les portes NOR sont universelles ; en combinant ces portes, il est possible de reconstruire n'importe quelle autre fonction logique (ET, OU, NON, NAND), ce qui rend le 4025 très précieux pour le dépannage de circuits logiques complexes.
Conseils Pro :
Gestion des entrées : Comme tout composant CMOS, ne laissez aucune entrée inutilisée flottante. Pour les portes non utilisées, reliez toutes leurs entrées à la masse (GND) pour éviter toute oscillation interne et réduire la consommation d'énergie du circuit.
Découplage : Bien que ce composant ne commute pas de charges lourdes, l'utilisation d'un condensateur de découplage de 100 nF entre VDD et VSS est une bonne pratique, surtout dans des montages où d'autres composants logiques commutent à haute fréquence sur la même ligne d'alimentation.
Maintenance (NOS) : Utilisé dans les vieux séquenceurs et les systèmes de contrôle logique. Si une fonction logique ne semble pas s'activer, utilisez un voltmètre pour vérifier que les entrées sont bien à 0V pour obtenir un niveau HAUT en sortie. Une tension résiduelle sur une entrée (proche du seuil de commutation) est souvent la cause d'une sortie bloquée à l'état BAS.
