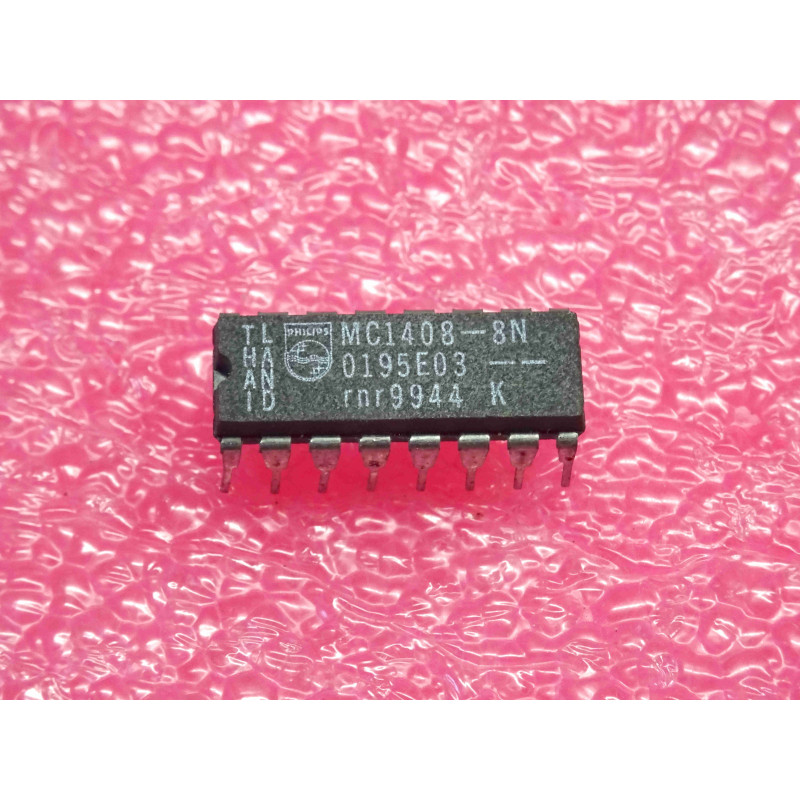

Le MC1408-8N (de Philips) est un convertisseur numérique-analogique (CNA) 8 bits multipliant. Il est conçu pour convertir une entrée numérique en un courant de sortie proportionnel, où le courant de sortie est le produit d'une tension de référence d'entrée et d'un code numérique.
Note technique :
Fonction multipliante : La sortie n'est pas seulement déterminée par l'entrée numérique, mais par le produit de cette entrée et d'une tension de référence externe. Cela permet d'utiliser le composant comme un atténuateur programmable ou un multiplicateur de signal.
Rapidité : Avec un temps de stabilisation typique de 300 nanosecondes, il est capable de répondre aux besoins de nombreuses applications de traitement de signal rapide.
Sortie courant : Ce CNA fournit une sortie en courant. Pour obtenir une tension de sortie, il est nécessaire d'ajouter un amplificateur opérationnel externe monté en convertisseur courant-tension.
Conseils Pro :
Référence de tension : La précision globale de votre conversion dépendra entièrement de la stabilité de la tension de référence (VREF) appliquée au composant. Utilisez une source de tension de référence très stable.
Montage en sortie : Pour convertir le courant de sortie en tension, utilisez un amplificateur opérationnel de précision avec une résistance de contre-réaction bien calibrée.
Maintenance : Si la sortie semble erratique, vérifiez l'intégrité de la mise à la terre des broches de données (D0-D7). Des signaux numériques bruités ou mal terminés peuvent causer des erreurs de conversion significatives, surtout à haute fréquence.
