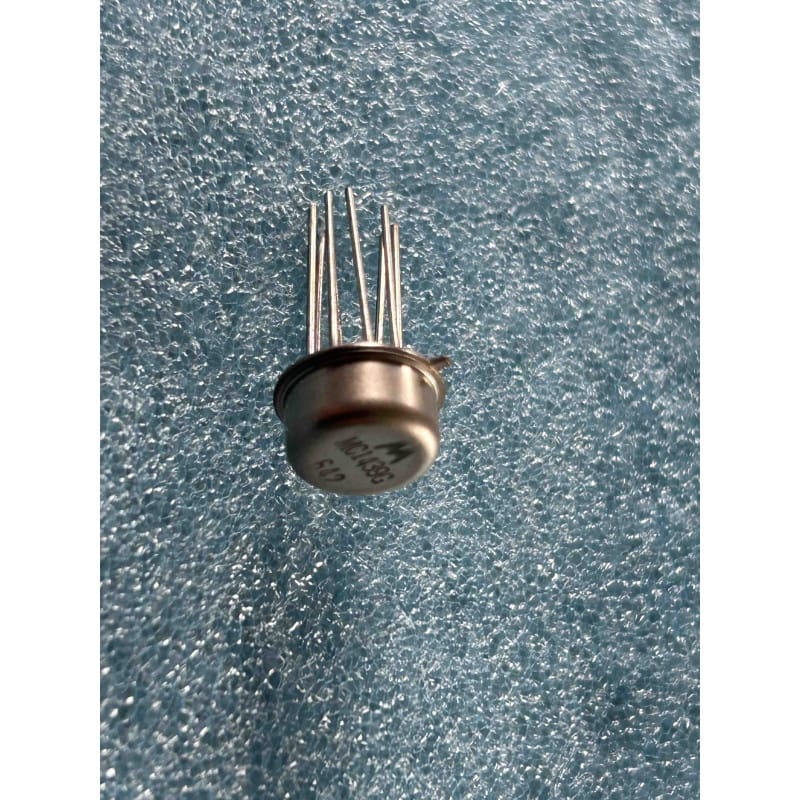

Le MC1439G (ou MC 1439 G) est un amplificateur opérationnel d'époque à hautes performances conçu par le constructeur américain Motorola (reconnaissable à son logo historique représentant un "M" stylisé dans un cercle). Logé dans un boîtier métallique rond hermétique de type TO-99 à 8 broches (boîtier "can"), ce composant d'origine authentique et neuf de stock (NOS) est un classique de la fin des années 70 et des années 80.
Il s'agit de la version commerciale (gamme de température standard 0°C à +70°C) du célèbre MC1539. Ce circuit est particulièrement recherché pour le dépannage et la restauration conforme à l'origine d'appareillages de mesure de précision d'époque, de modules analogiques industriels et d'anciens équipements audio professionnels ou haut de gamme.
Grande stabilité et précision : Conçu pour offrir une excellente réjection du mode commun et une faible dérive thermique, surpassant les amplificateurs opérationnels basiques de première génération (comme le µA709).
Compensation de fréquence externe : Permet de régler de manière optimale la bande passante et la stabilité du circuit en fonction du gain choisi, à l'aide d'un réseau RC externe.
Boîtier Métallique TO-99 (Suffixe "G") : Le boîtier métallique rond à 8 broches offre un blindage électromagnétique naturel contre les parasites environnants et une excellente fiabilité thermique.
Le diagnostic d'un MC1439G défaillant :
Si le canal analogique de votre équipement sature sur l'un des rails (environ +13V ou -13V permanents en sortie) ou s'il présente un bruit de fond important :
Mesure des tensions d'alimentation (Pins 4 et 7) : Assurez-vous d'avoir des tensions stables et symétriques sur ces deux broches. L'absence d'un rail force la sortie à saturer sur le rail opposé.
Contrôle des composants de compensation externe : Le MC1439 n'est pas compensé en interne. Des oscillations haute fréquence parasites (qui font chauffer le composant et saturent la sortie) peuvent apparaître si les petits condensateurs céramiques d'époque reliés aux broches de compensation (broches 1, 5 ou 8) sont coupés ou fuyants.
Précautions d'installation :
N'appliquez jamais le fer à souder directement sur les broches de ce composant d'exception.
Utilisez impérativement un support tulipe TO-99 de précision à 8 broches pour protéger le composant de la chaleur.
Après le soudage du support, nettoyez soigneusement les traces de flux à l'alcool isopropylique pur pour supprimer tout chemin de fuite résistif microscopique entre les entrées de précision (broches 2 et 3) et la masse.
