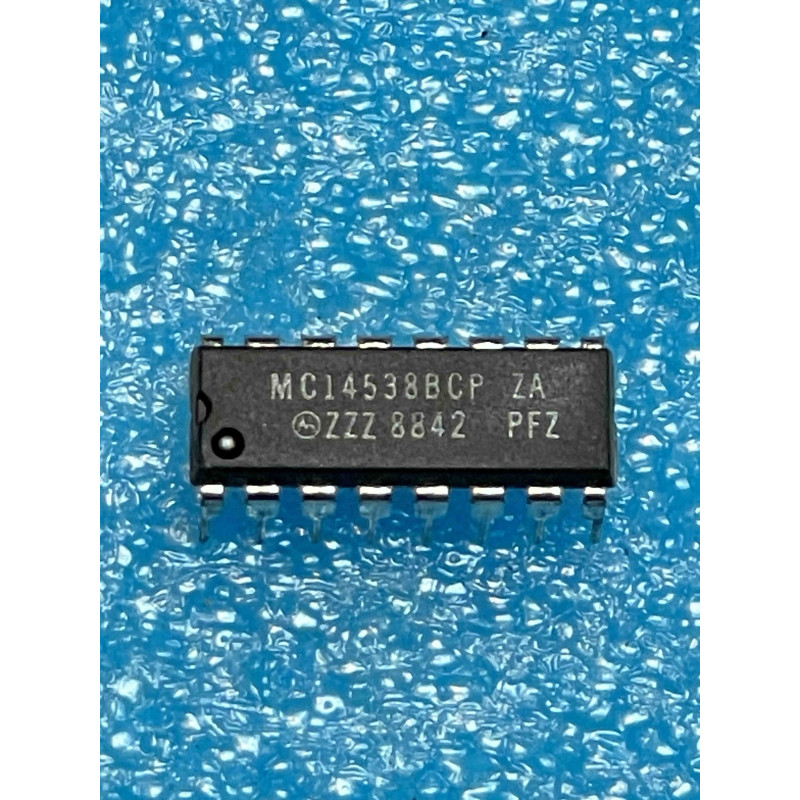

Le MC14538BCP de Motorola est un double multivibrateur monostable (one-shot) de la famille CMOS 4000. Il est conçu pour générer une impulsion de durée précise à chaque déclenchement, offrant une grande stabilité, ce qui le rend supérieur aux anciennes versions (comme le 4528). Il est compatible avec les standards (HCF4538, HEF4538, CD4538).
Note technique :
Précision : Contrairement à d'autres monostables, le MC14538 est conçu pour être insensible aux variations de tension et possède une excellente stabilité thermique pour la durée d'impulsion générée.
Double structure : Le boîtier contient deux monostables indépendants. Chaque unité possède trois entrées de déclenchement (deux actives au niveau HAUT, une active au niveau BAS) et une entrée de réinitialisation asynchrone (Reset).
Durée d'impulsion : La largeur de l'impulsion de sortie est déterminée par une résistance (R) et un condensateur (C) externes. La formule approximative est T = 0,7 x R x C (pour une alimentation typique).
Conseils Pro :
Configuration des entrées : Pour un déclenchement sur front montant, utilisez l'entrée A (active haut) et maintenez l'entrée B (active bas) à l'état HAUT. Pour un déclenchement sur front descendant, utilisez l'entrée B et maintenez l'entrée A à l'état BAS.
Composants passifs : Pour obtenir une largeur d'impulsion stable, utilisez des condensateurs de qualité (non polarisés, type film ou céramique NP0/C0G) et des résistances à couche métallique. Évitez les électrolytiques pour les faibles durées.
Maintenance (NOS) : Ce CI est la référence pour générer des délais dans les systèmes logiques vintage. Si l'impulsion semble inexistante, vérifiez que l'entrée Reset n'est pas à l'état BAS (car elle force la sortie à zéro). Si l'impulsion est présente mais instable, vérifiez la valeur et l'état de votre condensateur de temporisation : une fuite interne du condensateur est souvent la cause d'une dérive temporelle.
