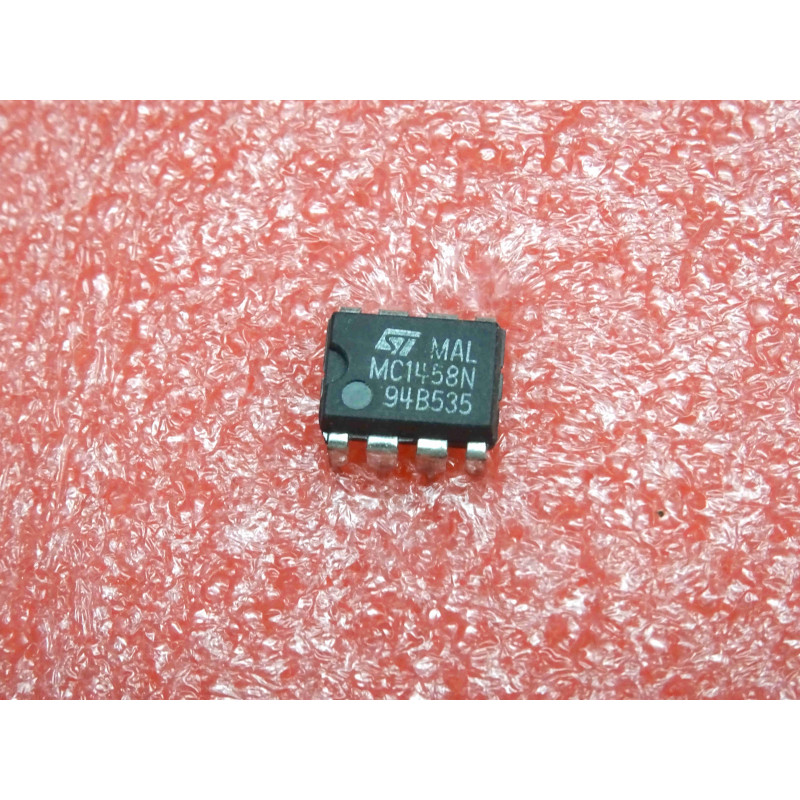

Le MC1458N est un double amplificateur opérationnel d'usage général fabriqué par STMicroelectronics. Il intègre deux circuits équivalents au célèbre MC1741 (ou uA741) dans un unique boîtier à 8 broches. Sa compensation interne et sa robustesse en font un standard historique pour la réparation et la maintenance d'étages audio, de filtres analogiques et de circuits de commande industriels.
Note technique :
Compensation interne : Les deux amplificateurs sont compensés en fréquence en interne, garantissant une stabilité parfaite sans nécessiter de composants externes.
Protection intégrée : Il dispose d'une protection complète contre les courts-circuits en sortie et ne souffre d'aucun phénomène de verrouillage (latch-up).
Conseils Pro :
Brochage standard : Il utilise le brochage standard "Dual Op-Amp" (compatible broche à broche avec les LM358, TL072, NE5532). C'est la pièce idéale pour restaurer des équipements d'époque en respectant la marque d'origine.
Maintenance : Si un canal est suspecté de défaillance, mesurez les tensions de sortie (broche 1 et broche 7). Une saturation permanente sur l'un des rails d'alimentation (+VCC sur la broche 8 ou -VCC sur la broche 4) indique généralement un composant HS suite à une surcharge.
