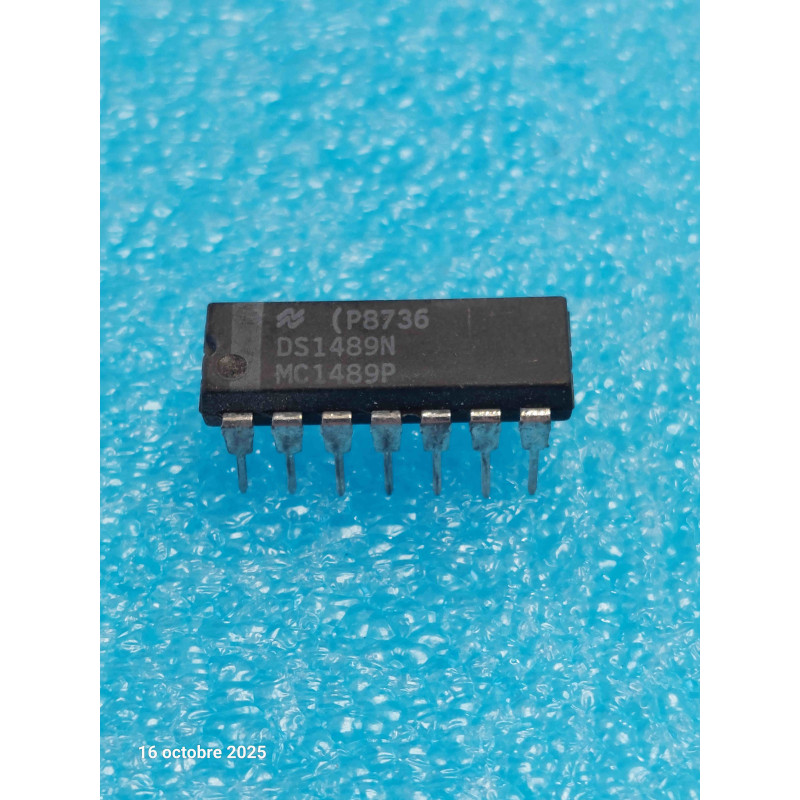

Le DS1489N (produit par National Semiconductor et rigoureusement identique au MC1489P de Motorola) est un quadruple récepteur de ligne monolithique conçu spécifiquement pour assurer l'interface entre les liaisons de communication série au standard EIA RS-232-C et les circuits logiques basse tension de type TTL ou DTL. Ce composant convertit les niveaux de tension élevés et symétriques de la norme RS-232 (pouvant aller de -15V à +15V) en niveaux logiques standards 0V / 5V exploitables par un microcontrôleur ou un processeur. C'est une puce incontournable pour la réparation des ports séries (COM) d'ordinateurs rétro (Amiga, Atari, PC anciens), de terminaux vidéo ou de cartes de communication industrielles.
Note technique :
Entrées Robustes : Les quatre récepteurs indépendants du boîtier intègrent des structures de protection capables d'encaisser des tensions d'entrée de +/-30V sans endommager le composant ni perturber la logique interne.
Broche de Contrôle de Réponse (Response Control) : Chaque récepteur possède une broche d'ajustement optionnelle (Input Response) permettant de connecter un condensateur externe vers la masse. Cela permet de filtrer le bruit haute fréquence de la ligne série ou de modifier le niveau de seuil de commutation du récepteur (hystérésis).
Conseils Pro :
Le Duo Historique : Dans la quasi-totalité des architectures de ports séries d'époque, le récepteur MC1489 / DS1489 est associé au circuit émetteur MC1488 / DS1488 (qui fait le travail inverse en convertissant le TTL vers le RS-232). Si votre port série ne reçoit plus d'informations mais réussit à en envoyer, le DS1489N est le coupable idéal.
Maintenance & Diagnostic : En cas de panne de communication sur une machine :
Alimentation : Le DS1489N n'a besoin que d'un rail de +5V propre (généralement sur la broche 14) et de la masse (broche 7) pour fonctionner, contrairement à son acolyte le 1488 qui requiert du +/-12V.
Test Dynamique : À l'aide d'un oscilloscope ou d'une sonde logique, comparez les signaux arrivant de la prise DB9/DB25 sur une broche d'entrée (ex: broche 1) et le signal sortant sur la broche de sortie correspondante (ex: broche 3). Si le signal RS-232 oscille bien entre des valeurs positives et négatives à l'entrée mais que la sortie reste désespérément figée à 0V ou 5V, le canal du récepteur est grillé (souvent à la suite d'une décharge électrostatique lors du branchement à chaud du câble série).
