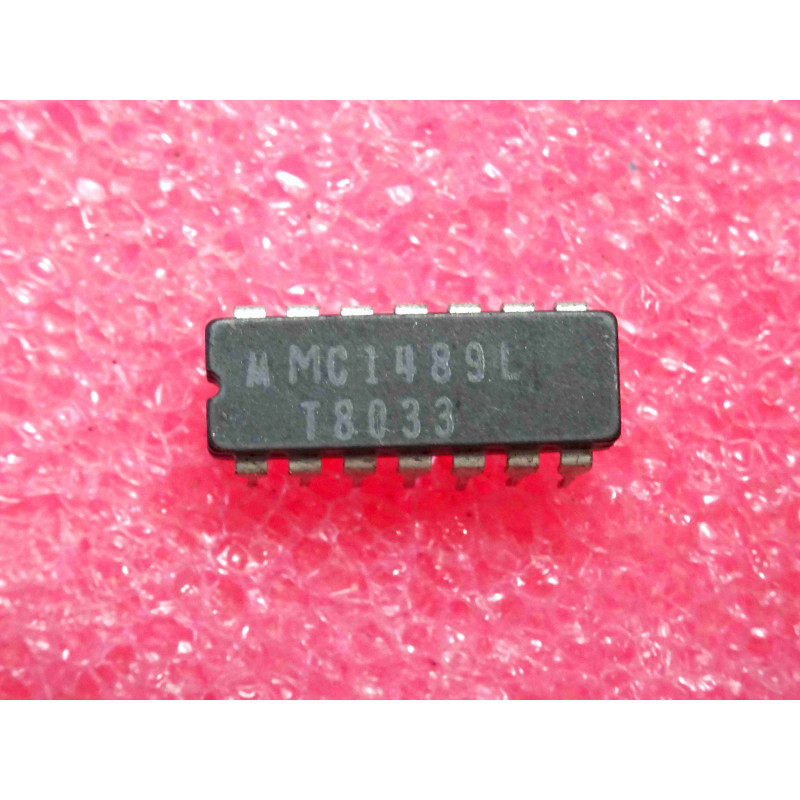

Le MC1489L (de Motorola) est un récepteur de ligne quadruple conçu pour recevoir des signaux conformes à la norme RS-232C. Il est essentiel dans les interfaces de communication série pour convertir les niveaux de tension bipolaires de la norme RS-232 en niveaux logiques TTL (0V / 5V) compatibles avec les microcontrôleurs et les circuits logiques.
Note technique :
Hystérésis intégrée : Le seuil d'hystérésis de 0,25 V est une caractéristique cruciale. Il permet de filtrer les bruits et les oscillations de tension présents sur les lignes de transmission longues, garantissant que le signal de sortie reste stable même si le signal d'entrée est légèrement bruité.
Fonctionnement : Le MC1489L reçoit des tensions allant jusqu'à ±25 V (norme RS-232) et les convertit en une sortie logique compatible TTL.
Flexibilité : Chaque récepteur possède une broche de contrôle de réponse ("Response Control") permettant d'ajuster le seuil de basculement si nécessaire via un composant externe (résistance ou condensateur), offrant une grande souplesse de conception.
Conseils Pro :
Protection : Bien que le MC1489L soit robuste, il est recommandé d'ajouter des diodes de protection (type 1N4148) vers la masse ou VCC si le câble RS-232 est susceptible de subir des décharges électrostatiques importantes.
Découplage : Comme tout circuit logique de communication, placez un condensateur de découplage de 100 nF au plus près de la broche VCC pour assurer la stabilité des fronts de montée sur les sorties logiques.
Maintenance : Si un port série ne répond plus :
Mesurez la tension sur la broche d'entrée RS-232. Si elle est bloquée à un niveau fixe (ex: +12V ou -12V), vérifiez le côté émetteur.
Si le signal RS-232 est correct en entrée mais que rien ne sort en TTL, vérifiez l'alimentation du MC1489L.
Le composant est souvent mis en défaut par des courts-circuits accidentels sur les lignes TX/RX du connecteur DB9 ; le remplacement est alors inévitable.
