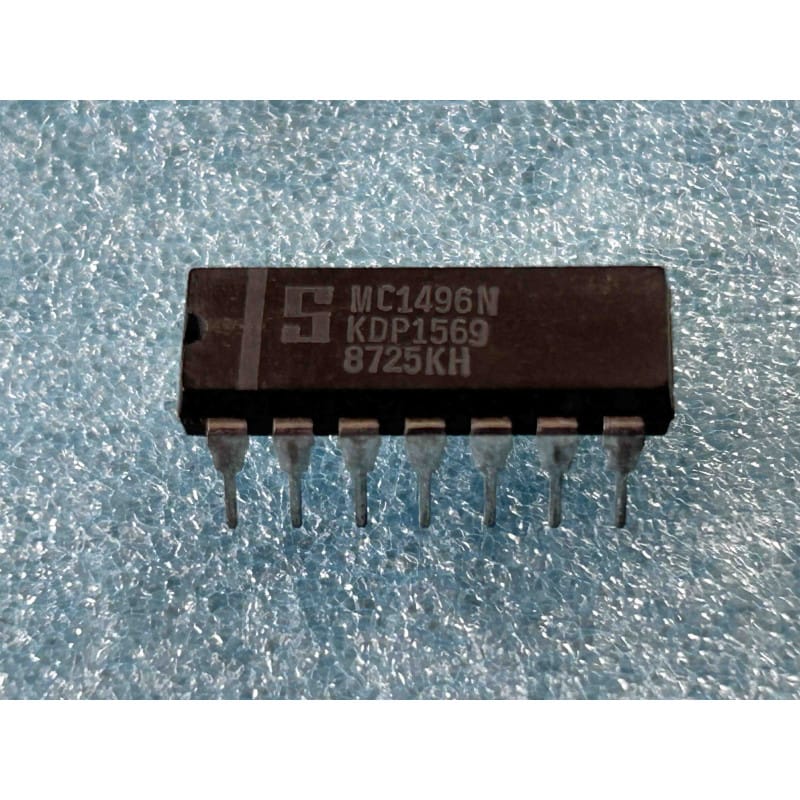

Le MC1496N (ou MC1496 N) est un circuit intégré analogique de radiofréquence (RF) légendaire conçu par Motorola et produit ici par le fondeur américain Signetics (reconnaissable à son logo historique en forme de "S" majuscule stylisé). Logé dans un boîtier standard traversant DIP14 (14 broches, pas de 2,54 mm), ce composant d'origine authentique et neuf de stock (NOS) est un modulateur/démodulateur doublement équilibré (Double-Balanced Modulator/Demodulator).
Ce circuit intégré (cellule de Gilbert) est un standard absolu de la modulation analogique. Il est conçu pour multiplier mathématiquement deux signaux d'entrée (porteuse et modulation) afin d'obtenir d'excellentes caractéristiques de réjection de porteuse. On le retrouve au cœur des étages RF de nombreux émetteurs-récepteurs radio d'époque (CB, radioamateur, VHF/UHF), des démodulateurs BLU (Bande Latérale Unique), des détecteurs de produit, des mélangeurs de fréquence et des circuits de décodage stéréo FM vintage.
Réjection exceptionnelle de la porteuse : Offre une réjection typique de -65 dB à 500 kHz (et -50 dB à 10 MHz), évitant la transmission de signaux parasites.
Gain réglable et entrées entièrement différentielles : Permet une grande flexibilité de conception et un excellent traitement des signaux faibles.
Large bande passante : Conçu pour fonctionner efficacement sur des fréquences de signaux allant jusqu'à 80 MHz (et jusqu'à 100 MHz pour l'entrée porteuse).
Faible distorsion d'intermodulation : Conserve la pureté spectrale des signaux modulés ou mélangés.
Le piège de la polarisation (Attention aux tensions de mode commun) :
C'est la cause de panne ou de non-fonctionnement la plus courante à l'établi lors d'une intégration ou d'un dépannage. Le MC1496N requiert que ses entrées signal (broches 1 et 4) et ses entrées porteuse (broches 7 et 8) soient polarisées à des tensions continues de mode commun bien précises par rapport à sa source de courant interne (broche 5).
Un simple contrôle au multimètre doit révéler des tensions continues stables sur ces entrées.
Si la polarisation dérive ou est absente (souvent causée par une résistance de valeur altérée ou un condensateur de couplage fuyard), le mélangeur sature et le signal de sortie disparaît ou est extrêmement distordu.
Sensibilité RF et découplage :
Puisque ce composant traite des signaux haute fréquence, la stabilité de ses rails d'alimentation est primordiale. Utilisez des petits condensateurs de découplage céramiques de 100 nF soudés au plus près du circuit imprimé pour éviter l'apparition d'oscillations parasites internes invisibles sans oscilloscope rapide.
Montage d'époque :
Pour pérenniser la réparation de votre platine RF et protéger le circuit d'origine Signetics des agressions thermiques directes d'un fer à souder, utilisez systématiquement un support tulipe de précision DIP14 à contacts dorés. Nettoyez soigneusement la zone à l'alcool isopropylique pur après brasage pour éliminer toute trace de flux de soudure, qui pourrait introduire des capacités parasites nuisibles aux performances en haute
