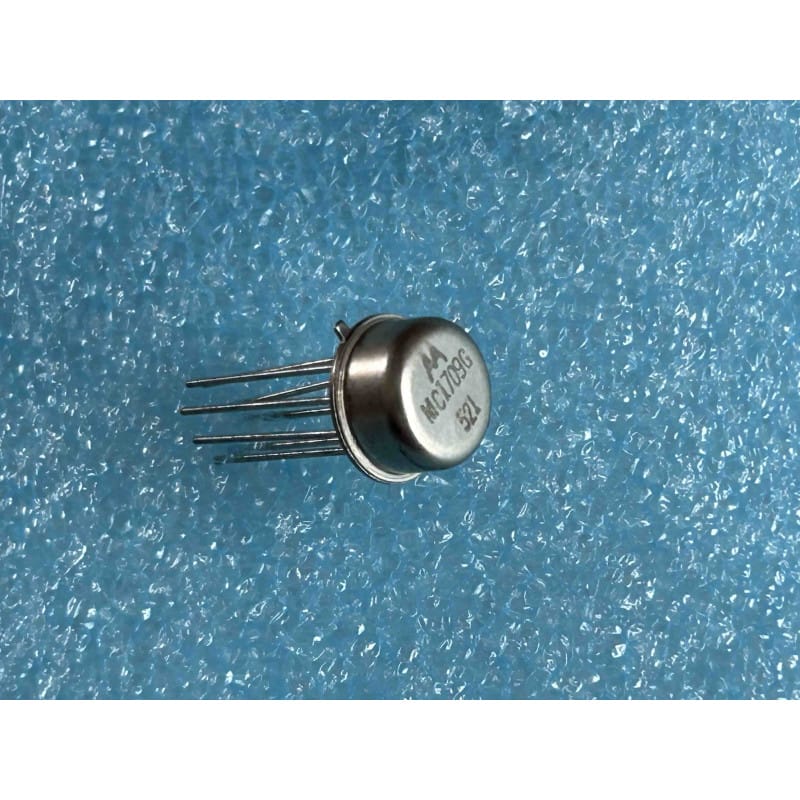

Le MC1709G (ou MC1709 G) est un amplificateur opérationnel monolithique historique de première génération développé par Motorola (logo "M" dans un cercle). Logé dans son boîtier métallique rond hermétique TO-99 à 8 broches, ce composant d'origine authentique (NOS) est la réplique exacte du légendaire standard de l'industrie 709.
Vos intuitions sont parfaitement exactes : le MC1709G est un équivalent direct, broche pour broche et fonctionnellement identique, aux autres références mythiques de la famille 709 :
LM709H (National Semiconductor)
uA709HC / uA709FM (Fairchild)
SFC2709 (SESCOSEM / Thomson)
Ce circuit historique, lancé à la fin des années 60, est une pièce de collection indispensable pour la restauration stricte d'équipements de mesure analogiques anciens, de vieux synthétiseurs musicaux et d'électroniques industrielles ou militaires d'époque.
Équivalence parfaite : Remplace n'importe quel circuit 709 en boîtier métallique rond TO-99 (8 broches).
Pas de compensation interne (Réseau requis) : Contrairement au standard uA741 arrivé plus tard, le MC1709G nécessite obligatoirement des réseaux de compensation externes pour éviter d'entrer en oscillation.
Boîtier Métallique TO-99 (Suffixe "G" chez Motorola) : Offre un blindage électromagnétique optimal et une excellente tenue dans le temps.
Le piège de l'oscillation (Compensation externe obligatoire) :
C'est le point critique lors du remplacement d'un 709 d'époque. Si vous constatez une tension de sortie erratique, une forte distorsion ou si le boîtier chauffe anormalement :
Le MC1709 requiert deux réseaux de compensation (généralement un petit condensateur de quelques dizaines de picofarads entre les broches 1 et 8, et un réseau résistance/condensateur en série entre les broches 5 et 6).
Si l'un des condensateurs céramiques ou polystyrène d'époque associés sur la carte est défaillant (sec ou fissuré), l'ampli se met à osciller à haute fréquence (plusieurs mégahertz), ce qui sature sa sortie et peut le détruire rapidement.
Repérage des broches (Vue de dessous, côté broches) :
L'ergot sur la tranche du boîtier indique la broche 8. Les broches se comptent de 1 à 8 dans le sens des aiguilles d'une montre :
Pin 1 : Compensation d'entrée
Pin 2 : Entrée inverseuse (-)
Pin 3 : Entrée non-inverseuse (+)
Pin 4 : Alimentation négative (V-)
Pin 5 : Compensation de sortie (Réduction du gain)
Pin 6 : Sortie (Output)
Pin 7 : Alimentation positive (V+)
Pin 8 : Compensation d'entrée
Montage d'époque :
Installez obligatoirement un support tulipe de précision TO-99 (8 broches) pour préserver ce composant NOS rare de l'agression thermique directe du fer à braser et simplifier vos futurs diagnostics.
