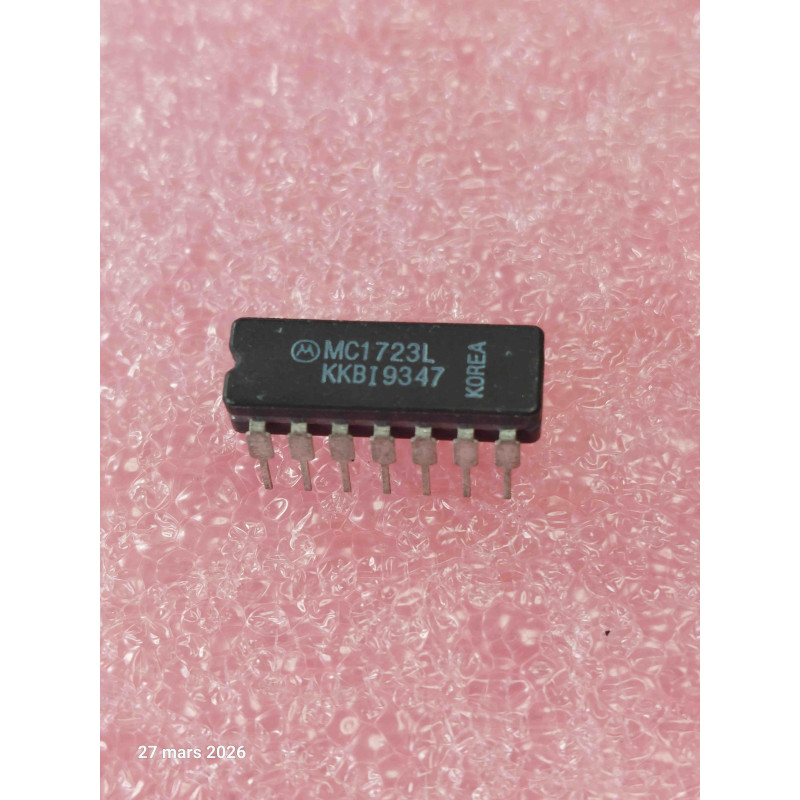

Le MC1723L (conçu par le fabricant Motorola) est un circuit intégré emblématique de la régulation de tension analogique. Il s'agit d'un régulateur de tension ajustable de précision, capable de fonctionner aussi bien en mode linéaire (positif ou négatif) qu'en mode commuté, bien qu'il soit principalement utilisé pour concevoir des alimentations stabilisées haute performance.
Proposé ici dans sa version boîtier céramique (CERDIP), ce composant est une pièce d'origine authentique et neuve de stock d'époque (NOS). Le boîtier céramique (suffixe 'L') garantit une excellente dissipation thermique et une stabilité exceptionnelle dans les environnements industriels exigeants.
Polyvalence de Sortie : Permet une régulation ajustable de 2V à 37V, avec une capacité de courant de sortie pouvant être étendue via l'ajout de transistors de puissance externes.
Précision : Intègre une référence de tension interne stable et un amplificateur d'erreur haute performance, offrant une excellente régulation de ligne et de charge.
Sécurité : Inclut des fonctionnalités de limitation de courant, essentielles pour protéger vos montages expérimentaux ou vos équipements de mesure contre les court-circuits.
Robustesse Céramique : Le boîtier céramique assure une fiabilité à long terme, largement supérieure aux boîtiers plastiques pour des applications critiques ou de haute précision.
Diagnostic Express (Instabilité de tension) :
Oscillations : Le MC1723 est un régulateur très rapide. Si vous observez des oscillations en sortie, vérifiez impérativement la présence d'un condensateur de compensation de fréquence entre la broche de compensation (souvent broche 9) et l'inverseur de l'amplificateur d'erreur.
Découplage : Placez un condensateur électrolytique de forte valeur en entrée et un condensateur céramique de 100nF au plus près de la broche d'alimentation pour garantir la stabilité de la référence interne.
Recommandations de Montage :
Support DIP10 : Bien que rare, l'utilisation d'un support tulipe est recommandée pour protéger ce composant céramique précieux et faciliter son intégration dans vos châssis.
Soudure : Utilisez votre station de soudage réglée entre 280 et 300 degrés maximum.
Nettoyage : Un nettoyage méticuleux à l'alcool isopropylique pur est obligatoire. Comme ce circuit gère des tensions de référence de précision, toute pollution de surface (flux de soudure) peut créer des courants de fuite qui dériveront la tension de sortie sur le long terme.
