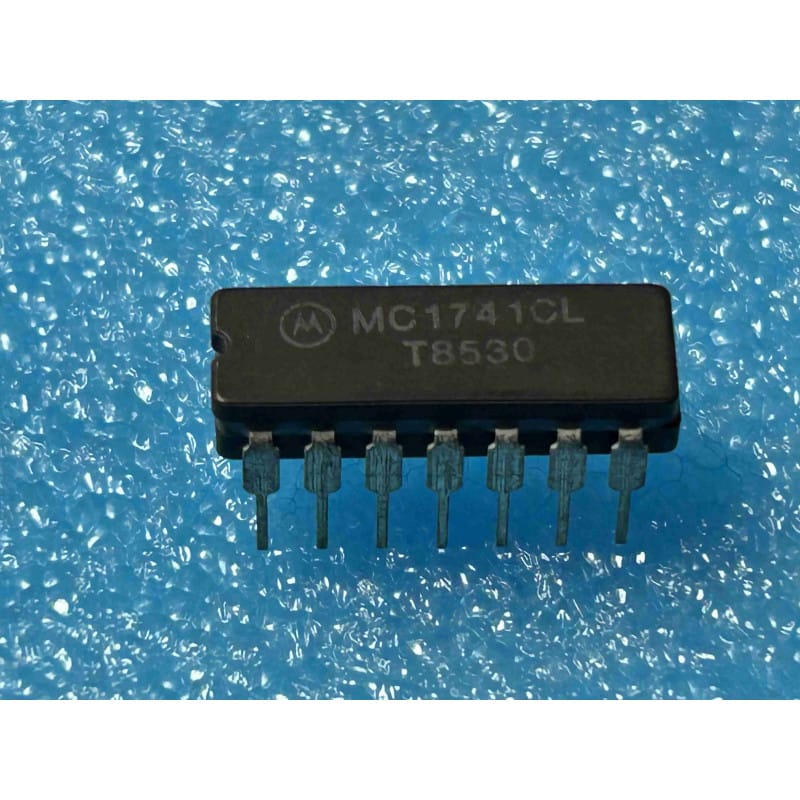

Le MC1741CL (ou MC1741 CL) est un amplificateur opérationnel monolithique compensé en interne conçu par Motorola (logo "M" dans un cercle). Présenté dans un boîtier céramique traversant de type DIL14 / CERDIP 14 (le suffixe "L" chez Motorola désignant historiquement le boîtier double ligne en céramique), ce composant d'origine authentique et neuf de stock (NOS) est une déclinaison du légendaire standard de l'industrie 741.
Le MC1741CL est l'équivalent fonctionnel direct et broche pour broche de la famille mythique du uA741 (notamment le LM741CN d'époque, mais décliné ici en boîtier DIL14 céramique haute fiabilité). Il est principalement recherché pour la restauration conforme à l'origine d'appareillages de mesure de précision, d'équipements audio vintage de qualité supérieure et de modules de contrôle industriels des années 70 et 80.
Équivalent 741 en boîtier DIL14 : Fonctionne exactement comme un ampli op 741 classique, mais câblé sur une empreinte à 14 broches (les broches supplémentaires servant au positionnement physique ou n'étant pas connectées en interne).
Compensation de fréquence interne : Contrairement à son prédécesseur le 709 (MC1709), le MC1741CL intègre son propre condensateur de compensation. Il est stable en gain unitaire et ne nécessite aucun réseau RC externe pour éviter les oscillations.
Protection intégrée contre les courts-circuits : Évite la destruction de la puce d'époque en cas de contact accidentel de la sortie avec la masse ou les rails d'alimentation.
Boîtier Céramique "L" : Offre une dissipation thermique supérieure, une excellente étanchéité face au vieillissement et une très grande robustesse mécanique par rapport aux versions plastiques standard (DIP14 ou DIP8).
Le brochage étendu DIL14 (Attention aux broches "NC") :
C'est le point clé lors du remplacement d'un amplificateur opérationnel sur circuit imprimé d'époque. Sur le format 14 broches (MC1741CL), seules les broches utiles de l'ampli op 741 sont câblées.
Les broches non mentionnées ci-dessous sont physiquement présentes sur le boîtier céramique mais ne sont reliées à rien en interne (NC - Non Connecté) :
Pin 3 : Ajustement de l'offset (Offset Null)
Pin 4 : Entrée inverseuse (Inverting Input)
Pin 5 : Entrée non-inverseuse (Non-inverting Input)
Pin 6 : Alimentation négative (V-)
Pin 9 : Ajustement de l'offset (Offset Null)
Pin 10 : Sortie (Output)
Pin 11 : Alimentation positive (V+)
Diagnostic rapide d'un MC1741CL fatigué :
Si le canal analogique sature ou si le signal audio est complètement écrêté :
Mesure d'alimentation (Pins 6 et 11) : Vérifiez que les tensions d'alimentation positive et négative sont bien présentes, équilibrées et stables au plus près du circuit.
Mesure de sortie (Pin 10) : Si la tension de sortie reste bloquée proche du rail positif (environ +13,5V) ou négatif (environ -13,5V) malgré un signal d'entrée correct, l'étage de sortie interne de la puce d'époque est hors service.
Précautions de manipulation d'époque :
Le boîtier céramique "L" de Motorola est une pièce robuste mais hautement historique. Ses broches peuvent être légèrement ternies par le temps.
Évitez de plier ou de redresser les broches de manière trop abrupte.
Utilisez obligatoirement un support tulipe de précision DIP14 de haute qualité pour préserver le composant de la chaleur directe du fer à braser et pour simplifier vos futures opérations de maintenance.
