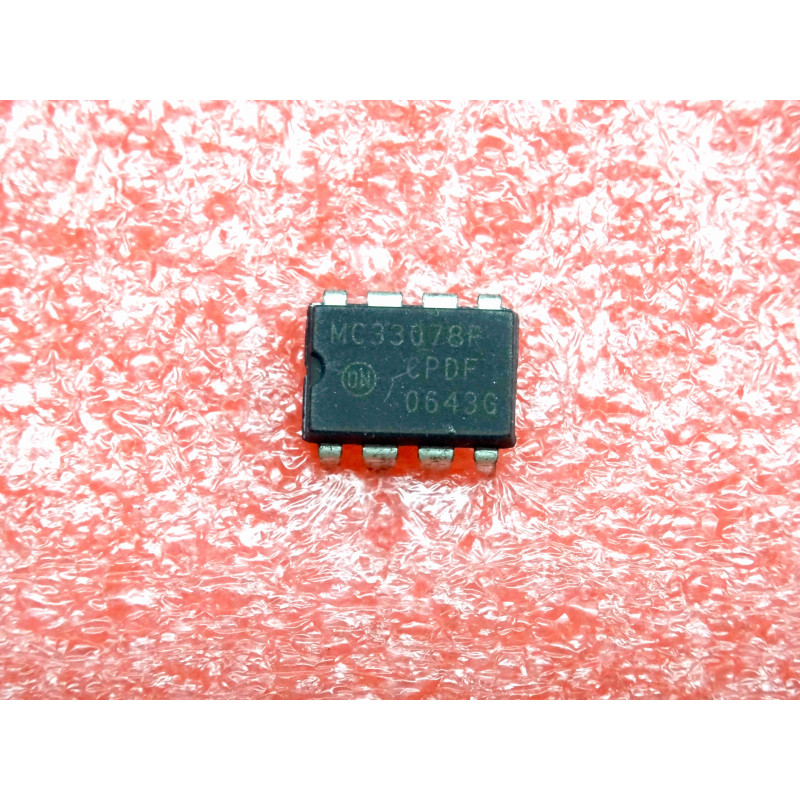

Le MC33078P est un circuit intégré analogique de haute performance contenant deux amplificateurs opérationnels indépendants (attention : malgré une confusion fréquente dans certaines nomenclatures, la série 33078 est bien un Dual Op-Amp, tandis que la version Quad porte la référence 33079). Fabriqué par ON Semiconductor, ce composant bipolaire est plébiscité pour son très faible niveau de bruit (4,5 nV/√Hz) et sa grande vitesse. Il offre d'excellentes performances de distorsion harmonique et une large bande passante, ce qui en fait le choix standard pour les circuits audio professionnels, les préamplificateurs de haute fidélité, les filtres actifs de précision et l'instrumentation de mesure.
Note technique :
Optimisation Audio : Le MC33078P surpasse les amplis op standards (série 1458/741) grâce à une distorsion harmonique totale extrêmement basse (0,002%) et une excellente séparation des canaux. Ses étages d'entrée bipolaires de haute qualité garantissent une dynamique sonore cristalline.
Brochage Standard : Il adopte le brochage universel des doubles amplis op en boîtier DIP8 (Sortie 1 en broche 1, Alimentation négative en broche 4, Sortie 2 en broche 7, Alimentation positive en broche 8).
Conseils Pro :
Le piège du remplacement direct (Bipolaire vs JFET) : Bien qu'il partage le même brochage DIP8 qu'un TL072 ou un LF353, le MC33078P utilise une technologie d'entrée bipolaire (courants de polarisation plus élevés) et non JFET. Si vous l'implantez sur un circuit conçu spécifiquement pour des entrées à très haute impédance (comme une cellule de guitare ou un capteur piézoélectrique), le montage risque de saturer ou de perdre ses propriétés de filtrage. Respectez strictement la technologie d'origine de la carte.
Diagnostic & Alimentation : En raison de sa bande passante élevée (16 MHz), ce circuit exige des rails d'alimentation extrêmement propres. Si des sifflements ou des distorsions apparaissent dans le signal audio, inspectez les condensateurs de découplage de 100 nF qui doivent être connectés au plus près des broches 4 et 8. Un découplage défaillant entraînera des auto-oscillations haute fréquence destructrices pour la fidélité sonore.
