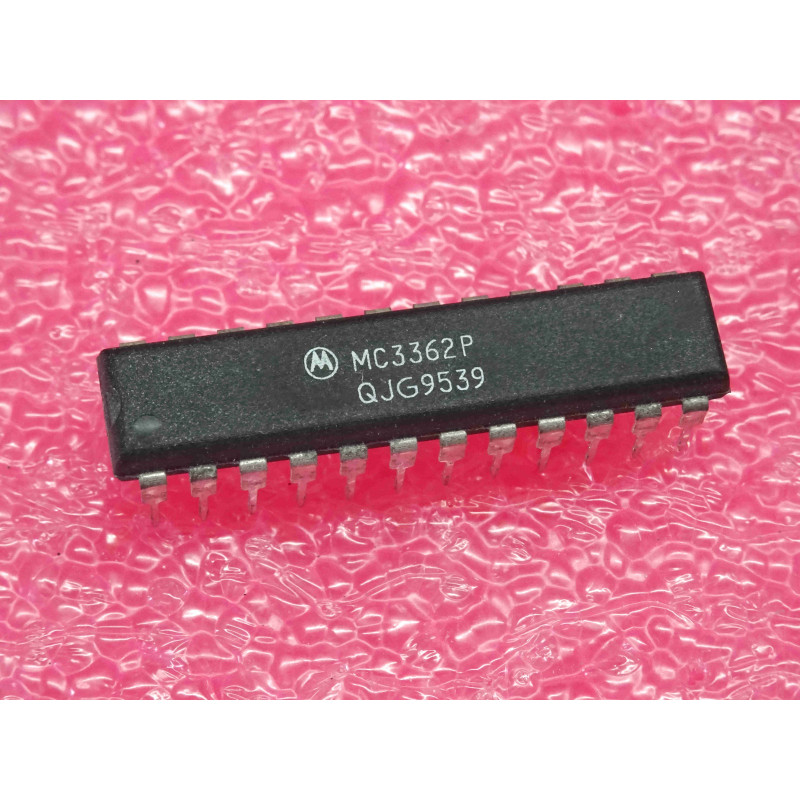

Le MC3362P est un récepteur FM d'époque à double changement de fréquence (double conversion) hautement intégré, fabriqué par le constructeur américain Motorola. Il est conçu pour les applications de radiocommunication à bande étroite (Narrowband FM).
Ce composant d'origine authentique et neuf de stock d'époque (NOS) se distingue par son boîtier plastique double en ligne à 24 broches au format étroit (DIP24, pas de 300 mil).
Double Conversion Intégrée : Comprend le premier mélangeur avec son oscillateur local (jusqu'à 180 MHz d'origine), ainsi que le deuxième mélangeur avec son oscillateur local à résonateur céramique (10,245 MHz d'époque).
Démodulateur Quadrature complet : Intègre le limiteur de fréquence intermédiaire (FI) et le détecteur à quadrature pour extraire proprement le signal audio démodulé.
Circuit de Silencieux (Squelch) d'époque : Dispose d'un circuit de détection de bruit interne avec comparateur pour couper la sortie audio en l'absence de signal radio utile.
Le Piège du Format de Boîtier (DIP24 étroit) :
Le MC3362P utilise un format de boîtier DIP24 étroit (écartement des rangées de 7,62 mm / 300 mil). Attention à ne pas commander ou tenter d'utiliser un support DIP24 large standard (600 mil), car les broches ne correspondraient pas. Utilisez impérativement un support tulipe de 24 broches au format étroit.
Diagnostic Express à l'Établi (Pas de réception ou sensibilité médiocre) :
Absence d'oscillation locale (Premier mélangeur) : Le premier oscillateur interne s'appuie sur un circuit LC externe ou un quartz de troisième harmonique branché entre les broches 1 et 24. Vérifiez la présence de cette oscillation à l'oscilloscope ou à l'aide d'un récepteur de contrôle. Sans cette première horloge, le signal RF d'entrée ne sera jamais transposé sur la première FI (généralement à 10,7 MHz).
Vérification de la deuxième conversion (10,7 MHz vers 455 kHz) : Le deuxième mélangeur utilise un quartz ou un résonateur céramique de 10,245 MHz connecté sur la broche 4. Si ce résonateur d'époque est cassé ou désaccordé, la transposition vers la deuxième FI (455 kHz) ne se fera pas, rendant le récepteur totalement muet.
Bobine de quadrature désalignée : Le démodulateur FM nécessite une bobine discriminatrice calée sur la fréquence de la deuxième FI (455 kHz) branchée sur la broche 17. Si le noyau de cette bobine a bougé ou a été manipulé, le son démodulé sera extrêmement faible, distordu ou absent. Ajustez-le très délicatement à l'aide d'un outil d'alignement non métallique (tournevis en céramique ou plastique) jusqu'à obtenir la tension continue de référence spécifiée d'origine sur la broche de sortie audio.
