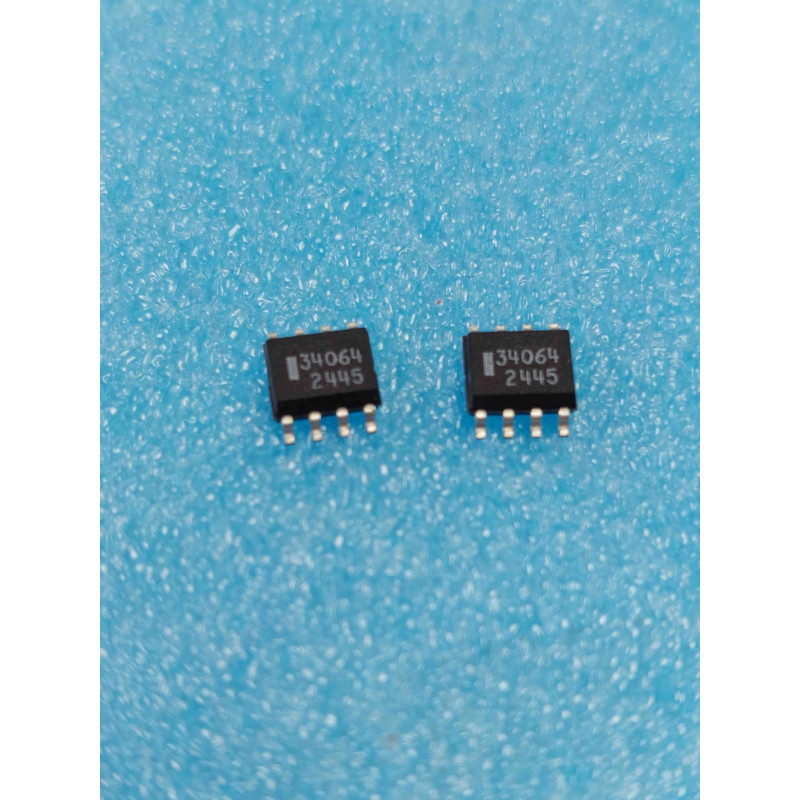

Le MC34064 (couramment identifié sous la marque MC34064 ou 34064) est un circuit intégré analogique de protection et de supervision d'alimentation, conçu à l'origine par Motorola Semiconductor (et produit par la suite par des fondeurs comme ON Semiconductor ou STMicroelectronics). Ce lot comprend deux composants identiques adoptant le format miniature à montage en surface SMD / CMS en boîtier SOIC-8 (Small Outline Integrated Circuit à 8 broches, boîtier étroit de 150 mils).
Il s'agit d'un détecteur de sous-tension de précision / circuit de réinitialisation à la mise sous tension (Undervoltage Sensing Circuit / Power-On Reset), spécifiquement calibré pour surveiller les lignes d'alimentation standard en 5 Volts. Sa fonction principale consiste à protéger les microprocesseurs, microcontrôleurs (comme les familles PIC, AVR, 68000) et circuits logiques contre les comportements erratiques ou destructeurs causés par une baisse accidentelle ou une instabilité de la tension d'alimentation. C'est une pièce de sécurité essentielle gérée en qualité New Old Stock (NOS) pour la maintenance industrielle, la réparation de cartes de contrôle d'automatismes, de terminaux de communication ou de modules de home automation.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du processeur bloqué au démarrage (Le piège du Reset permanent) : Si la carte sur laquelle vous installez le MC34064 s'allume mais reste totalement inerte (le CPU ne démarre pas son programme), le superviseur est le premier point à inspectez. Méthode d'atelier : Utilisez un oscilloscope ou un multimètre pour mesurer la tension sur la broche de sortie du MC34064 (broche 1). Si la tension d'alimentation globale de votre carte est mesurée à 4,5 V ou moins, il est parfaitement normal que la sortie reste collée à 0V : le circuit intégré fait son travail et bloque le processeur pour éviter la corruption de mémoire. Si votre alimentation fournit un 5,0 V propre mais que la sortie du 34064 reste bloquée à la masse, vérifiez la présence de la résistance de pull-up externe (généralement 10 kΩ). Si la résistance est bonne, la puce est interne détruite en court-circuit.
Le piège du condensateur de temporisation (Delay) : Dans de nombreuses applications, la sortie du MC34064 est associée à un petit condensateur externe connecté entre la broche de Reset et la masse. Ce condensateur permet de prolonger la durée du signal de Reset de quelques millisecondes après la stabilisation du 5V, laissant le temps aux horloges (quartz) du microcontrôleur de se stabiliser proprement. Si ce condensateur de surface miniature fuit ou vieillit mal, la ligne de Reset mettra trop de temps à remonter au niveau haut (5V), empêchant le démarrage propre de l'appareil à froid.
Précautions de brasage de précision sur boîtier SOIC-8 : Les petites broches latérales au pas de 1,27 mm des boîtiers SOIC-8 exigent un geste précis pour éviter les ponts d'étain ou le décollement des pistes de surface. Règle absolue : Pour retirer l'ancien composant défectueux sans détruire l'empreinte de la platine, appliquez un flux de brasage de qualité et utilisez une buse fine de station à air chaud réglée à 300-320 degrés Celsius maximum. Une fois la puce retirée, nettoyez soigneusement les pastilles avec de la tresse fine à dessouder et de l'alcool isopropylique. Pour souder proprement l'un des deux circuits de votre lot NOS neuf, déposez un filet de flux en gel sur les pastilles, alignez délicatement le boîtier à la loupe de binoculaire, fixez d'abord la broche de masse (broche 4) et la broche d'alimentation (broche 8) avec une panne fine réglée à 310 degrés Celsius, puis soudez les autres broches à l'aide d'un fil d'étain très fin (0,3 mm ou 0,5 mm).
