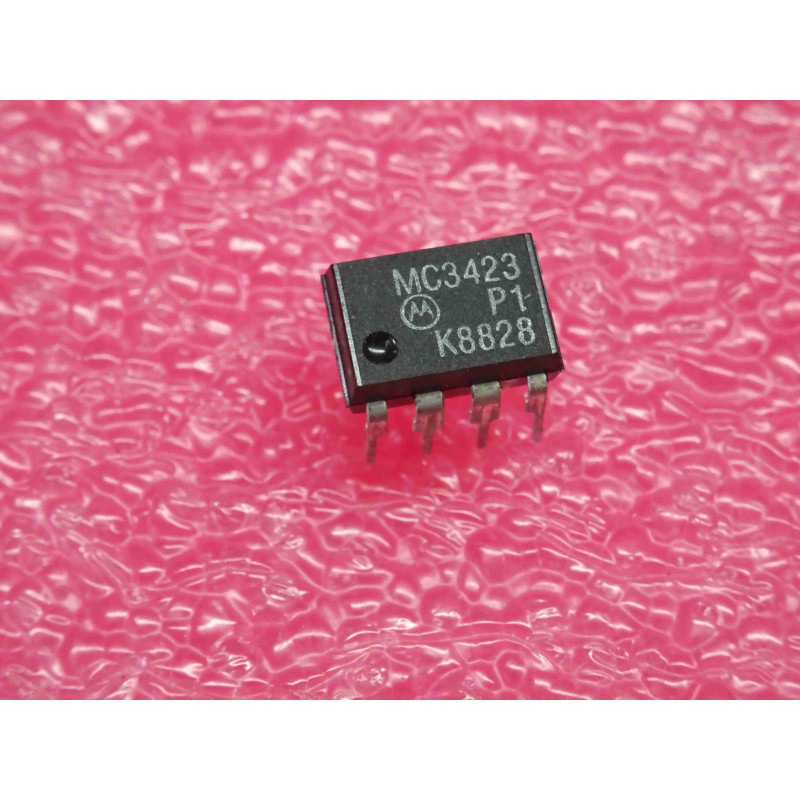

Le MC3423P1 (développé à l'origine par Motorola et poursuivi par Onsemi) est un circuit intégré de protection contre les surtensions (Overvoltage Sensing / Protection Circuit - OVP), souvent surnommé circuit "Crowbar" (ou "pied-de-biche"). Logé dans un boîtier DIP plastique compact à 8 broches (PDIP8), ce composant est spécifiquement conçu pour protéger les cartes électroniques sensibles (processeurs, mémoires, logiques TTL/CMOS) contre les pannes d'alimentation catastrophiques.
Sa fonction principale est de surveiller en continu un rail de tension (généralement une alimentation +5V, +12V ou +15V). Si la tension dépasse un seuil de sécurité prédéfini, le MC3423 réagit à une vitesse fulgurante (temps de déclenchement d'environ 0,5 microseconde) en envoyant une forte impulsion de courant sur la gâchette d'un thyristor (SCR) externe. Le thyristor se met alors en court-circuit franc entre le rail d'alimentation et la masse, faisant sauter le fusible en amont pour couper instantanément l'énergie avant que les puces de la carte ne soient détruites. Le suffixe "P" ou "P1" désigne le boîtier traversant DIP8.
Fabricant d'origine : Motorola / Onsemi
Fonction : Détecteur et pilote de protection contre les surtensions (OVP Crowbar Driver).
Seuil de déclenchement : Ajustable via un pont diviseur de résistances externe (seuil interne de référence fixé à 2,6 V sur la broche Sense).
Boîtier : PDIP8 (Plastique Traversant 8 broches standard).
Performances clés :
Vitesse de réaction ultra-rapide : Temps de réponse typique de 0,5 microseconde pour amorcer le thyristor avant que la surtension n'atteigne les composants sensibles.
Courant de gâchette élevé : Capable de débiter un courant de pointe allant jusqu'à 300 mA sur la broche Gate pour déclencher de gros thyristors de puissance sans hésitation.
Temporisation programmable (Anti-parasite) : Possibilité d'ajouter un condensateur externe sur la broche d'immunité au bruit pour éviter les fausses fausses alerte provoquées par des micro-pics de tension transitoires.
Sortie d'alarme logique : Dispose d'une sortie séparée pour signaler l'état de surtension à un microcontrôleur ou allumer un voyant d'erreur.
Diagnostic Express (Le fusible d'alimentation saute instantanément à la mise sous tension) :
Le piège du thyristor amorcé ou en court-circuit : Si l'alimentation fait sauter son fusible principal à chaque allumage, le premier suspect est le thyristor de puissance associé au MC3423. Un thyristor ayant subi un épisode de surtension reste parfois bloqué en court-circuit permanent entre Anode et Cathode. Dessoude le thyristor ou mesure-le en mode testeur de diode pour vérifier s'il n'est pas grillé.
Vérification de la tension de référence (Broche 2 - Sense) : Le MC3423 déclenche la protection dès que la tension appliquée sur la broche 2 dépasse 2,6 V. Le seuil de déclenchement global de ton alimentation dépend du pont diviseur connecté à cette broche. Si l'une des résistances du pont diviseur a dérivé en valeur avec les années, la protection peut se déclencher à une tension normale (par exemple 5,1 V au lieu de 6,2 V), rendant l'alimentation instable.
Recommandations de Montage :
Brochage classique du MC3423P1 (DIP8) :
Broche 1 : Entrée de réinitialisation / Activation (Remote Activate / Reset)
Broche 2 : Entrée de détection de tension (Sense 1 - Seuil à 2,6 V)
Broche 3 : Entrée de détection secondaire (Sense 2)
Broche 4 : Masse (GND)
Broche 5 : Connexion du condensateur de temporisation / Immunité au bruit (Indicator Reset / Time Delay)
Broche 6 : Sortie indicateur d'alarme (Indicator Output)
Broche 7 : Sortie de commande de gâchette du thyristor (Gate Drive Output)
Broche 8 : Alimentation positive (Vcc)
Câblage de la gâchette du thyristor : La liaison entre la broche 7 du MC3423 et la gâchette (Gate) du thyristor doit être la plus courte possible. Place une résistance de rappel à la masse de 1 kOhm directement entre la gâchette et la cathode du thyristor pour éviter tout amorçage intempestif dû au bruit électromagnétique de l'atelier.
Lot x2 d'atelier : Un lot de deux pièces en boîtier DIP8 est idéal pour sécuriser les blocs d'alimentation de laboratoire faits maison ou pour rénover les circuits de protection Crowbar sur les alimentations linéaires vintage (type Astec, Lambda ou alimentations de transceivers radio).
