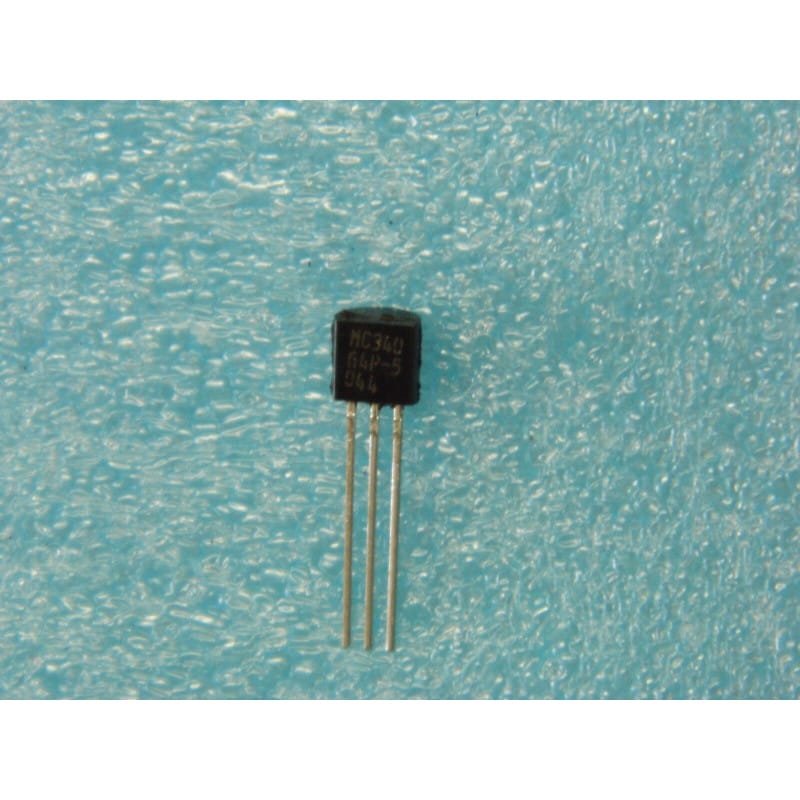

Le MC34064P-5 (développé à l'origine par Motorola et poursuivi par Onsemi / ON Semiconductor) est un circuit intégré de détection de sous-tension de précision (Undervoltage Sensing Circuit / Reset IC). Logé dans un boîtier TO-92 plastique à 3 broches, ce composant est spécifiquement calibré pour surveiller les lignes d'alimentation +5V dans les systèmes à microcontrôleurs, microprocesseurs ou logiques numériques.
Sa fonction principale est de générer un signal de réinitialisation (RESET) propre et sans rebond lors de la mise sous tension (Power-On Reset), lors de la mise hors tension (Power-Down), ou en cas de baisse accidentelle de la tension de ligne (chute de tension / brownout). Le suffixe "-5" indique son seuil de détection fixe nominal calibré pour un rail 5V, et le suffixe "P" désigne le boîtier plastique traversant TO-92.
Fabricant d'origine : Motorola / Onsemi (ON Semiconductor)
Fonction : Circuit de détection de sous-tension 5V / Générateur de Reset.
Seuil de déclenchement : 4,61 V (typique, garanti entre 4,50 V et 4,75 V).
Boîtier : TO-92 (3 broches traversantes, identique à un transistor standard).
Performances clés :
Sortie à collecteur ouvert (Open Drain/Collector) : La sortie RESET (active à l'état bas) est de type transistor à collecteur ouvert, capable de couler du courant jusqu'à 10 mA pour forcer la ligne de Reset du processeur au niveau bas.
Hystérésis intégrée : Intègre un comparateur avec environ 20 mV d'hystérésis pour éviter tout tressautement ou déclenchement intempestif au moment où la tension repasse le seuil des 4,61V.
Consommation infime : Courant de repos ultra-faible (typiquement 390 µA en veille), ce qui le rend quasiment invisible sur le rail +5V.
Diagnostic Express (Le microcontrôleur reste bloqué en Reset ou redémarre en boucle) :
Le piège de la résistance de tirage (Pull-up) obligatoire : La sortie RESET (Broche 1) étant de type collecteur ouvert, elle exige impérativement une résistance de pull-up externe (typiquement 10 kΩ) reliée au rail +5V. Si cette résistance est absente ou coupée sur la carte, la ligne de Reset du microprocesseur restera flottante ou indéterminée, empêchant le programme de s'exécuter.
Chute de tension sous charge : Si le système redémarre constamment dès qu'un relais ou une LED s'active, ce n'est pas forcément le MC34064 qui est défectueux. La puce détecte très rapidement les micro-chutes de tension en dessous de 4,5V. Mesure le rail 5V à l'oscilloscope : si une pointe de consommation fait chuter le rail sous 4,5V pendant quelques microsecondes, le MC34064 fait parfaitement son travail en réinitialisant le processeur pour éviter toute corruption de mémoire.
Recommandations de Montage :
Brochage TO-92 (Pinout de face, côté plat vers toi, pattes vers le bas) :
Broche 1 (à gauche) : Sortie RESET (Active à l'état bas / Open Collector)
Broche 2 (au centre) : Entrée de tension à surveiller (V-in / Vcc +5V)
Broche 3 (à droite) : Masse (GND)
Ajout optionnel d'un condensateur de délai : Si tu souhaites prolonger la durée du signal de Reset à la mise sous tension (pour laisser le temps aux quartz ou aux alimentations à découpage de se stabiliser), tu peux placer un petit condensateur (ex: 100 nF à 1 µF) entre la broche 1 (RESET) et la masse.
Format Lot x5 d'atelier : Avoir un petit lot de 5 pièces sous la main en TO-92 est idéal pour sécuriser rapidement les montages sur carte d'essai ou pour remplacer les réseaux de Reset discrets R/C souvent instables sur les cartes électroniques vintage.
