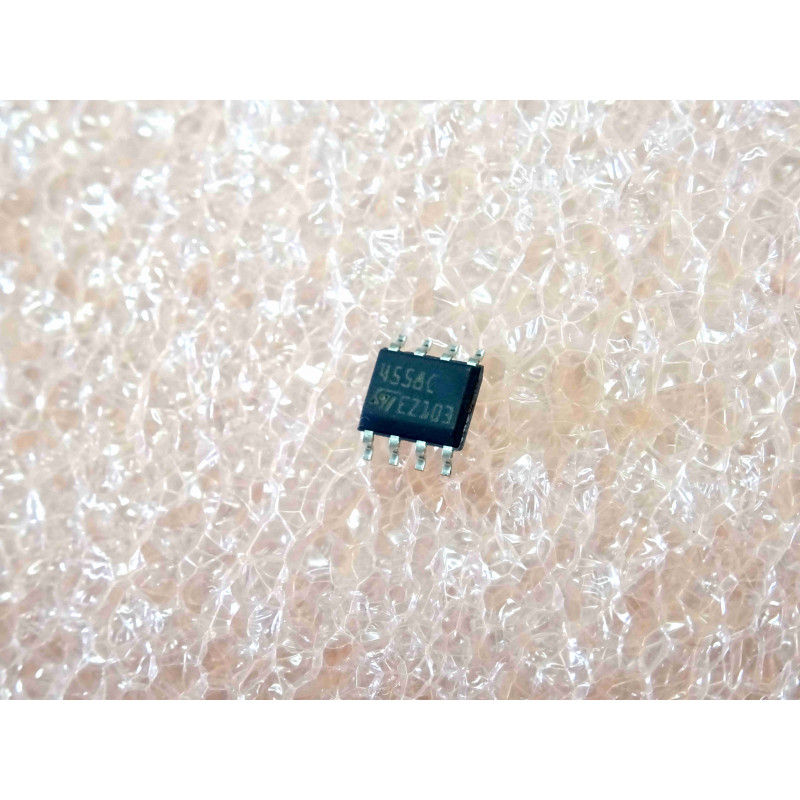

Le MC4558CD est un amplificateur opérationnel double de haute performance, conçu pour offrir une bande passante plus large et des performances supérieures par rapport aux standards comme le LM358 ou le MC1458. Sa version "CD" désigne un conditionnement en boîtier CMS (Surface Mount Technology).
Note technique :
Bande Passante : Le MC4558 offre une meilleure réponse en fréquence que les séries classiques LM358/MC1458, ce qui le rend plus adapté aux applications audio et au traitement de signaux analogiques rapides.
Architecture : Il s'agit d'un amplificateur bipolaire classique. Notez qu'il ne s'agit pas d'un AOP "Rail-to-Rail", donc sa plage de sortie est limitée par ses tensions d'alimentation.
Polyvalence : Son brochage standard en fait un remplaçant direct ("drop-in replacement") dans de nombreux circuits de filtrage, préamplification ou sommation de signaux.
Conseils Pro :
Gestion CMS : Le boîtier SOIC-8 est petit. Si vous remplacez un composant traversant (DIP-8) par ce modèle CMS, utilisez une carte d'adaptation ("breakout board") de qualité. Pour le brasage direct, utilisez un flux décapant pour éviter les ponts de soudure entre les broches très proches.
Découplage : Comme pour tous les AOP, placez un condensateur de découplage de 100 nF (format 0603 ou 0805) au plus proche des broches d'alimentation (Vcc et Vee) pour éviter les oscillations haute fréquence.
Maintenance (NOS) : Les composants CMS sont sensibles à l'humidité. Si ces pièces ont été stockées longtemps, assurez-vous qu'elles n'ont pas absorbé l'humidité (risque de "popcorn effect" lors d'un soudage à l'air chaud).
Audio : Bien qu'il soit plus performant que le LM358, le MC4558 reste un standard industriel. Pour des applications Hi-Fi exigeantes, vérifiez si votre circuit nécessite des AOP à très faible bruit (type NE5532 ou OPA2134) avant de procéder au remplacement.
