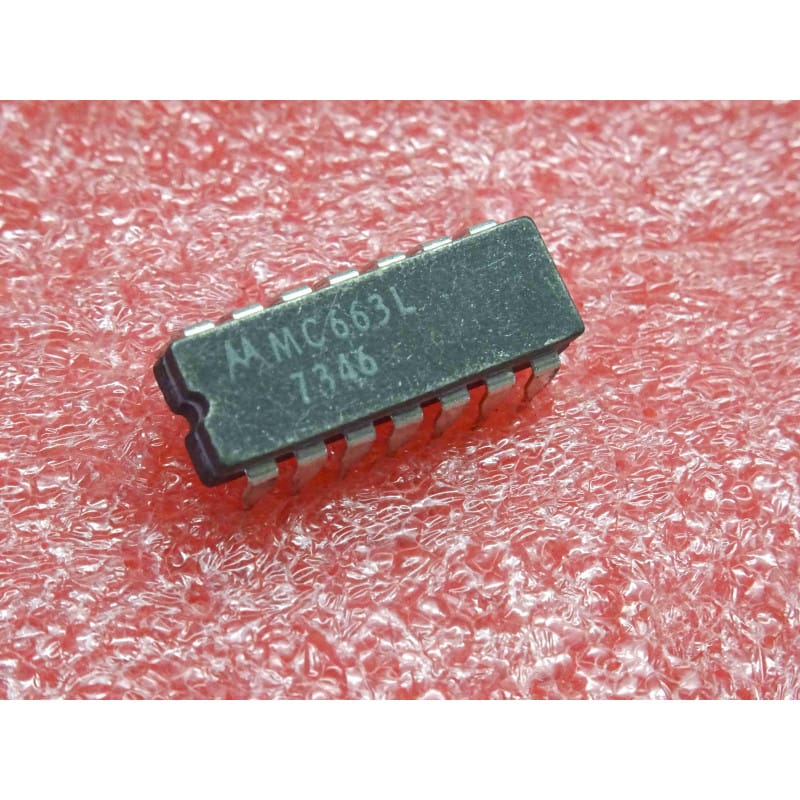

Le MC663L (fabriqué par Motorola) est un circuit intégré monolithique d'époque appartenant à la famille logique à haut seuil d'immunité au bruit HTL (High-Threshold Logic / série MC600). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il est encapsulé dans un boîtier en céramique hermétique double en ligne à 14 broches (CerDIP-14, désigné par le suffixe L).
Ce circuit loge deux bascules J-K indépendantes (Dual J-K Flip-Flop) dotées d'entrées de remise à zéro (Direct Clear). Conçue spécifiquement pour les environnements industriels extrêmement bruités des années 70 et 80 (parasites de commutation, relais, moteurs), la technologie HTL utilise des tensions de seuil élevées pour garantir une immunité exceptionnelle contre les déclenchements intempestifs. C'est un composant indispensable pour le dépannage d'automatismes d'époque, de machines-outils industrielles ou d'équipements de contrôle vintage.
Immunité Exceptionnelle au Bruit (Technologie HTL) : Conçu pour ignorer les parasites de forte amplitude grâce à un seuil logique interne très élevé (tension d'alimentation typique de 15V).
Double Bascule J-K Indépendante : Permet de réaliser des divisions de fréquence par 2, par 4 ou des fonctions de mémorisation d'état hautement stables.
Boîtier Céramique Hermétique (CerDIP-14) : Haute barrière contre l'humidité, la poussière conductrice d'atelier et les fortes contraintes de température.
Le diagnostic classique "Absence de basculement, sorties instables ou blocage" :
Le piège de la tension d'alimentation HTL (15V) : Attention, ce circuit fonctionne sous une tension d'alimentation VCC de 15V (broche 14) et non en 5V. Les niveaux de tension logique d'entrée et de sortie s'élèvent également à près de 15V. N'essayez pas de l'interfacer directement avec de la logique TTL 5V standard sans translateur de niveau adapté sous peine de dysfonctionnement ou de destruction des circuits adjacents.
Contrôle de l'entrée de remise à zéro (Clear) : Les bascules disposent d'entrées de remise à zéro asynchrones. Si l'une de ces entrées (CD) est maintenue active à l'état bas par un composant périphérique en fuite ou une piste encrassée, la bascule correspondante restera bloquée avec sa sortie Q à 0.
Fréquence de fonctionnement maximale : La technologie HTL privilégie l'immunité au bruit par rapport à la vitesse pure. La fréquence maximale de basculement de ces circuits d'ancienne génération est relativement basse (généralement limitée à quelques mégahertz). Si le signal d'horloge d'entrée est trop rapide, la puce ne commutera pas.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Pour préserver la carte mère d'époque et s'affranchir des risques de surchauffe lors du soudage, l'installation d'un support de précision tulipe au format DIP14 (contacts dorés conseillés) est vivement recommandée.
Nettoyage rigoureux : Soudez le support à 300°C maximum. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux. En environnement industriel, les résidus de flux peuvent retenir l'humidité et créer des micro-courants de fuite sur ces lignes à haute tension (15V).
