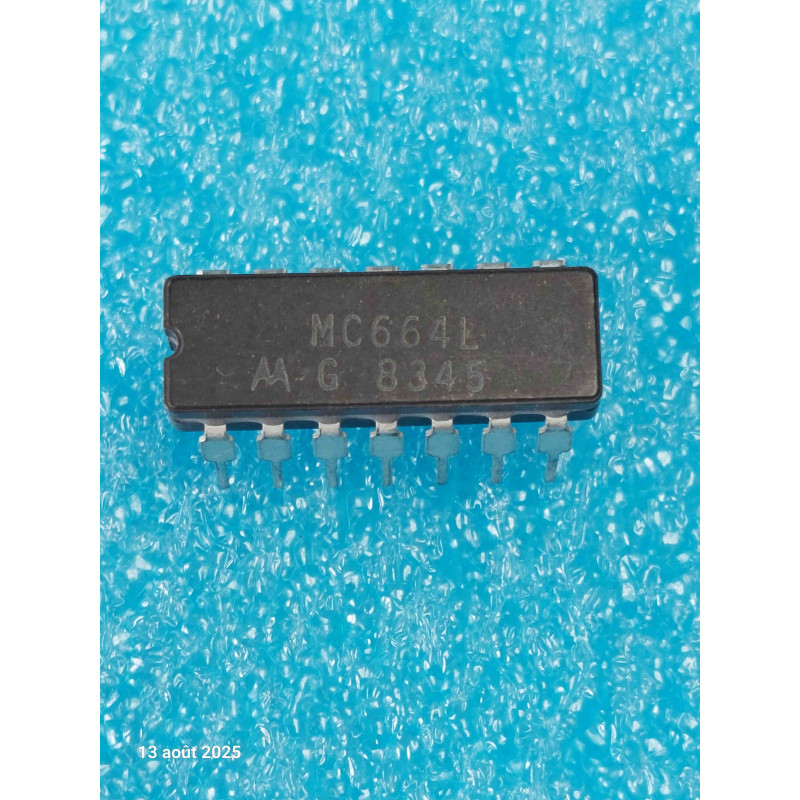

Le MC664L est un circuit logique d'époque de type Dual Pulse Shaper (double conformateur d'impulsions / monostable), développé par Motorola au début des années 70. Issu de la célèbre famille logique MHTL (High Threshold Logic / Logique à haut seuil), il est logé dans un boîtier CDIP14 (Céramique hermétique).
La technologie MHTL était spécifiquement conçue pour les environnements industriels sévères : elle fonctionnait sous une tension d'alimentation élevée (+15 V) pour offrir une immunité au bruit électrique exceptionnelle (seuil de commutation d'environ 7,5 V). C'est une pièce New Old Stock (NOS) de collection et de niche, indispensable pour la maintenance d'automates industriels très anciens, de systèmes de contrôle de machines-outils ou d'équipements de signalisation d'époque.
Note technique & Conseils Pro pour l'Atelier :
Interdiction stricte de le mixer avec de la TTL 5V standard : C'est le piège numéro un avec la famille MHTL. Le MC664L attend des niveaux logiques d'entrée proches de 15V et détruira instantanément n'importe quel circuit logique classique (séries 74LS, 74HC, etc.) connecté directement sur ses sorties sans circuit d'adaptation de niveau (Level Shifter).
Définition de la largeur d'impulsion : Ce circuit met en forme les signaux d'entrée parasites ou transitoires pour délivrer une impulsion propre et calibrée. La durée de l'impulsion de sortie est déterminée par l'ajout de condensateurs et résistances externes sur les broches dédiées. Si le comportement d'une carte d'automate d'époque est erratique, vérifiez la dérive de ces condensateurs chimiques ou au tantale externes, souvent devenus fuyards avec les décennies.
