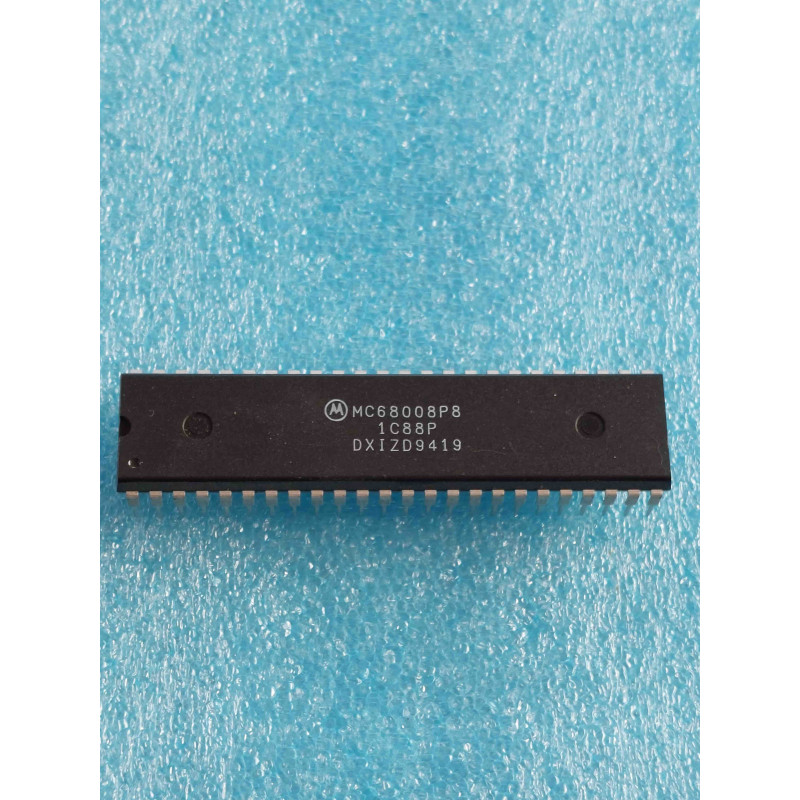

Le MC68008P8 (parfois marqué MC68008 P8) est un microprocesseur 16/32 bits historique issu de la célèbre famille M68000, conçu et fabriqué au cours des années 80 par le fondeur américain Motorola Semiconductor. Ce composant adopte un format imposant et typique de cette génération : un boîtier DIP48 plastique standard (Dual In-line Package à 48 broches de type large), caractérisé par sa longueur et son grand nombre de broches alignées.
Il s'agit d'une déclinaison spécifique du puissant cœur architectural du MC68000, mais dotée d'un bus de données externe réduit à 8 bits et d'une fréquence de fonctionnement cadencée à 8 MHz (indiquée par l'indice P8). Cette architecture hybride permettait aux ingénieurs de l'époque de bénéficier de la puissance logicielle, des registres 32 bits et du jeu d'instructions avancé du 68000, tout en réduisant drastiquement les coûts de fabrication matérielle en utilisant des circuits imprimés plus simples et des puces de mémoire RAM/ROM 8 bits standard, beaucoup moins chères à l'époque.
On retrouve principalement le MC68008P8 au cœur d'ordinateurs personnels vintage célèbres (comme le Sinclair QL), de calculateurs industriels d'époque, de systèmes embarqués et de certaines cartes de contrôle de jeux d'arcade ou de flippers de collection. C'est un composant d'origine authentique d'époque géré en qualité New Old Stock (NOS), absolument indispensable pour restaurer les fonctions vitales et le timing processeur d'une carte mère vintage.
Note technique & Conseils Pro pour l'Atelier :
Le diagnostic du processeur inerte (Le protocole des signaux vitaux) : Si la carte mère refuse de démarrer (écran noir, aucune activité), ne suspectez pas immédiatement le CPU. Sur le MC68008P8, plusieurs signaux matériels doivent impérativement être validés à l'oscilloscope ou à l'analyseur logique pour que le processeur commence à exécuter ses premières instructions :
L'Horloge (CLK - broche 15) : Vous devez mesurer un signal carré propre à 8 MHz, sans distorsion excessive ni bruit.
Les signaux de Reset et Halt (broches 40 et 41) : À la mise sous tension, ces deux lignes doivent être appliquées brièvement à 0V (état bas) puis remonter et rester stables à 5V (état haut). Si l'une de ces lignes reste bloquée à la masse, le processeur est maintenu au repos forcé ou en état d'erreur fatale par un composant périphérique en défaut.
L'Alimentation (Vcc / GND) : Vérifiez la parfaite présence d'un 5V stable sur les broches d'alimentation dédiées.
Le piège des lignes de bus de données "collées" : Si le processeur s'exécute mais plante de manière répétée après quelques cycles, observez l'activité sur les broches du bus de données (D0 à D7). Si l'une des lignes reste désespérément fixe à 0V ou 5V alors que les autres oscillent, une puce de mémoire RAM, une EPROM ou un circuit logique d'interface (buffer) est en court-circuit et paralyse le bus.
Précautions de soudage critiques pour le boîtier DIP48 : Le boîtier DIP48 est particulièrement long et possède deux rangées de 24 broches très rapprochées. Les cartes mères d'époque équipées de ce type de processeur (comme le Sinclair QL) possèdent des pistes fines et fragiles qui supportent très mal les surchauffes prolongées. Règle absolue : Ne soudez jamais votre microprocesseur NOS d'époque directement sur le circuit imprimé. Pour extraire la puce défectueuse, réglez votre station à 320-330 degrés Celsius maximum, utilisez une tresse à dessouder de haute qualité imprégnée de flux pour dégager soigneusement chaque broche. Une fois le circuit propre, installez impérativement un support tulipe DIP48 large de qualité professionnelle. Cela protégera définitivement votre composant NOS Motorola de la chaleur et sécurisera vos futures interventions de test ou d'atelier.
