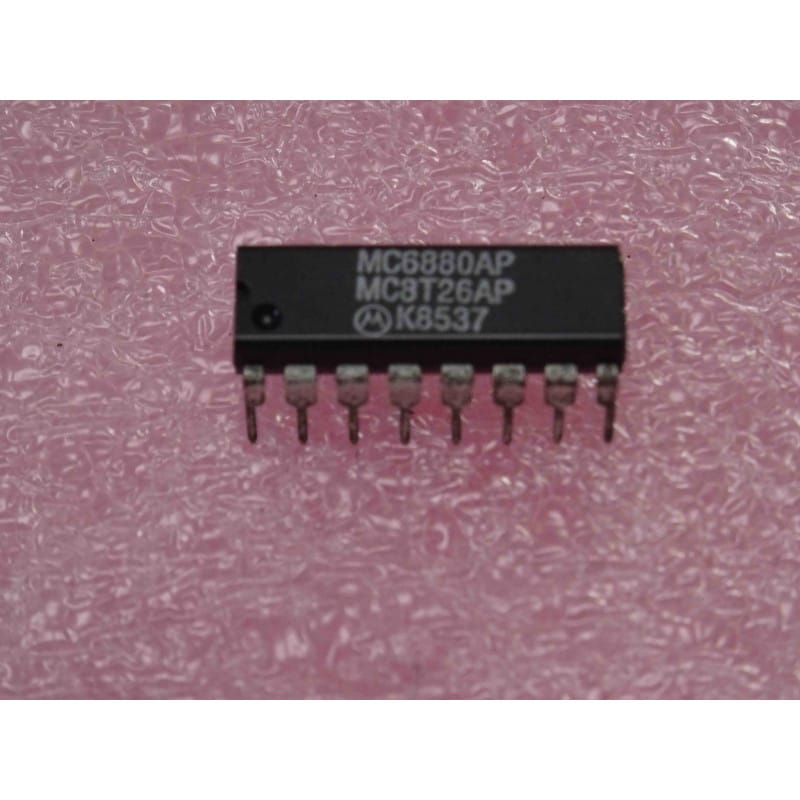

Le MC6880AP (également connu et marqué sous la référence équivalente MC8T26AP de la série d'interface universelle de chez Motorola) est un circuit intégré monolithique d'époque fonctionnant comme un émetteur-récepteur de bus à 4 canaux (Quadruple Bidirectionnel de Ligne / Bus Transceiver). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique double en ligne à 16 broches (DIP16).
Le suffixe "P" chez Motorola désigne spécifiquement le boîtier plastique standard (tandis que le suffixe L était réservé au boîtier céramique).
Ce circuit d'époque est un composant système historique de l'ère des microprocesseurs 8 bits. Il a été spécifiquement conçu par Motorola pour l'interfaçage et l'amplification des bus de données bidirectionnels (comme ceux de la célèbre famille des processeurs MC6800 et de ses périphériques). Doté de sorties à trois états (Three-state ou 3-State) à fort courant et de récepteurs à hysteresis (pour une excellente immunité au bruit), il permet de connecter des cartes d'extension d'époque ou de piloter des lignes de bus lourdement chargées sans écrouler les signaux logiques du microprocesseur.
Bidirectionnel à 4 canaux : Permet la transmission de données dans les deux sens (Lecture/Écriture) sur 4 lignes indépendantes. Il en faut généralement deux pour gérer un bus de données 8 bits standard.
Sorties à Trois États (3-State) : Offre un état de haute impédance permettant de déconnecter proprement le composant du bus lorsque celui-ci n'est pas sélectionné (permettant le partage des lignes par plusieurs périphériques d'époque).
Excellente Immunité au Bruit : Les récepteurs internes intègrent des seuils d'hysteresis pour nettoyer les signaux dégradés ou bruités transitant par les nappes et les fonds de panier (backplanes).
Forte Capacité de Courant : Sorties de l'émetteur capables de débiter jusqu'à 48 mA, idéales pour piloter directement des lignes de bus d'époque capacitives ou de faible impédance.
Logique de Fonctionnement (Broches de Contrôle) :
Le circuit dispose de deux entrées de commande principales pour orienter le flux de données :
Receiver Enable (RE) : Permet d'activer ou de désactiver (haute impédance) les récepteurs vers le processeur.
Driver Enable (DE) : Permet d'activer ou de désactiver (haute impédance) les émetteurs vers la ligne de bus externe.
Ces signaux sont généralement reliés d'époque au signal de contrôle de lecture/écriture (R/W) du microprocesseur via quelques portes logiques d'appoint pour éviter les conflits de bus.
Diagnostic Express à l'Établi (Panne de bus figé) :
Si vous dépannez un micro-ordinateur d'époque (comme un Apple II, un ordinateur de l'époque du bus EXORciser, ou un système industriel à carte CPU 6800) et que le bus de données reste figé à l'état haut (environ 5 V) ou bas (0 V) :
Mesure d'activité (Oscilloscope) : Vérifiez si les signaux d'activation (RE et DE) commutent correctement. Si ces broches restent bloquées dans un état logique empêchant l'activation, le transmetteur restera muet (haute impédance).
Si les signaux d'activation basculent bien mais que les signaux de données en sortie ne correspondent pas aux signaux présents en entrée, la puce est interne endommagée et doit être remplacée.
Soudage & Recommandations d'Atelier :
Pour faciliter les futures opérations de maintenance sur les cartes mères d'époque (dont les pistes de cuivre fines et fragiles supportent mal les dessoudages successifs), installez impérativement un support de précision de type tulipe à 16 broches (DIP16, pas de 300 mil) de qualité industrielle.
Soudez le support avec un fer propre réglé à 280°C - 300°C maximum pendant 2 secondes par broche. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour supprimer tout résidu de flux collant qui pourrait altérer la vitesse de transition des signaux de données à haute fréquence.
