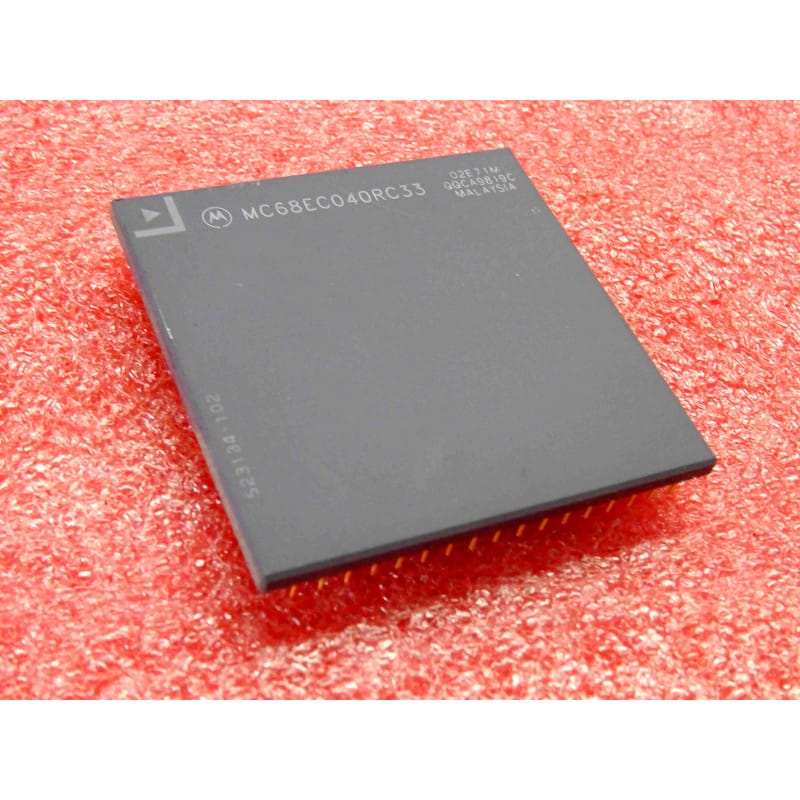

Le MC68EC040RC33 est un microprocesseur monolithique 32-bits d'époque appartenant à la célèbre famille M68000 de Motorola. Ce composant haut de gamme adopte le format d'un boîtier en céramique carré de type PGA179 (Pin Grid Array, 179 broches disposées en matrice traversante, pas de 2,54 mm).
La désignation EC (Embedded Controller) indique une version spécifiquement optimisée pour les applications embarquées industrielles et l'informatique spécialisée. Par rapport au 68040 standard, la déclinaison EC n'intègre pas d'unité de calcul en virgule flottante (FPU) ni d'unité de gestion de mémoire (MMU) matérielle complète, ce qui permet de réduire drastiquement sa consommation d'énergie et son dégagement thermique tout en conservant la puissance de calcul brute et l'architecture interne du processeur 32-bits d'origine.
Le MC68EC040RC33 est un microprocesseur 32-bits haute performance cadencé à 33 MHz (32-bit Embedded Microprocessor, boîtier céramique PGA179, d'origine Motorola).
Doté d'une architecture superscalaire pipelinée, il offre des performances exceptionnelles pour le traitement de données complexes en temps réel :
Compatibilité logicielle totale : Il assure une compatibilité ascendante parfaite avec l'ensemble du jeu d'instructions de la famille Motorola 68000 (68000, 68020, 68030), permettant de faire tourner les systèmes d'exploitation et logiciels d'époque sans modification.
Architecture de caches séparés (Harvard) : Il intègre deux unités de cache ultra-rapides sur la puce : un cache d'instructions de 8 Ko et un cache de données de 8 Ko. Ces caches permettent d'exécuter la majorité des instructions en un seul cycle d'horloge en évitant les temps d'attente d'accès à la mémoire RAM externe.
Bus de données et d'adresses non multiplexés : Doté d'un bus de données 32-bits et d'un bus d'adresses 32-bits séparés, il offre une bande passante mémoire extrêmement élevée et peut adresser directement jusqu'à 4 Giga-octets d'espace mémoire.
Optimisation pour l'embarqué : Conçu pour les systèmes nécessitant une grande fiabilité (tels que les routeurs réseau haut de gamme, les imprimantes laser de production, les automates industriels et les cartes accélératrices pour ordinateurs de collection comme les Amiga).
Le diagnostic d'une carte mère inerte ou bloquée (Le test des signaux vitaux) : C'est la procédure de base si vous installez le processeur sur une carte d'époque et que le système ne démarre pas (écran noir, pas de bip). Méthode d'atelier :
Alimentation (VCC / GND) : Mesurez la présence d'un tension stable de +5,0 V (plus ou moins 0,25 V) sur les multiples broches d'alimentation réparties sur le boîtier PGA. Une tension instable ou bruitée provoquera des plantages erratiques du décodeur d'instructions.
Signal d'horloge (CLK) : À l'aide de votre oscilloscope, vérifiez la présence d'un signal d'horloge carré propre et d'une fréquence de 33 MHz sur la broche d'entrée d'horloge dédiée.
Ligne de Reset (RSTI) : Assurez-vous que la ligne de réinitialisation d'entrée (Reset Input, active à l'état bas) remonte bien au niveau logique haut (+5V) après la mise sous tension. Si cette ligne reste bloquée à 0V, le processeur restera indéfiniment figé en phase d'initialisation.
Le piège de la compatibilité logicielle (L'absence de FPU/MMU) : La série MC68EC040 est une version "allégée".
Conséquence d'atelier : Certains systèmes d'exploitation d'époque (comme NeXTSTEP, certaines versions spécifiques de Mac OS ou des distributions AmigaOS très spécifiques) ou des logiciels de rendu 3D optimisés exigent la présence physique d'un coprocesseur de calcul en virgule flottante (FPU) ou d'une MMU complète. Si vous tentez de lancer ces programmes sur une machine équipée d'un 68EC040 sans installer de bibliothèque d'émulation logicielle préalable, le système générera immédiatement une exception de type "Instruction illégale" et se bloquera. Veillez à configurer correctement vos logiciels pour cette cible EC.
La gestion de la dissipation thermique (Refroidissement actif) : Bien qu'il s'agisse de la version embarquée optimisée, un cœur 68040 cadencé à 33 MHz sous 5V dégage une quantité non négligeable de chaleur à pleine puissance.
Conseil d'atelier : Ne faites pas tourner le MC68EC040RC33 de manière prolongée sans refroidissement. Installez impérativement un dissipateur thermique (radiateur) en aluminium adapté à la taille du boîtier PGA, fixé à l'aide d'un adhésif thermique double-face de haute qualité ou d'un clip mécanique. Dans les boîtiers d'ordinateurs d'époque étroits ou mal ventilés, l'ajout d'un petit ventilateur de châssis est fortement recommandé pour éviter toute défaillance due à une surchauffe.
Précautions de manipulation des broches PGA179 : Les 179 broches dorées situées sous la plaque de céramique sont extrêmement sensibles aux torsions.
Manipulation : Ne forcez jamais l'insertion du processeur dans son support. Si le processeur ne s'enfonce pas librement de lui-même, retirez-le et inspectez l'alignement des broches à la loupe. Si une broche est légèrement pliée, redressez-la avec une infinie précaution à l'aide d'un porte-mine vide ou d'une pince brucelle fine.
Support d'atelier : Pour vos bancs de test ou vos prototypes, utilisez toujours un support de type ZIF (Zero Insertion Force) ou un support de précision PGA179 de qualité industrielle pour éviter de fatiguer les pastilles de cuivre de votre circuit imprimé d'époque lors des insertions répétées.
