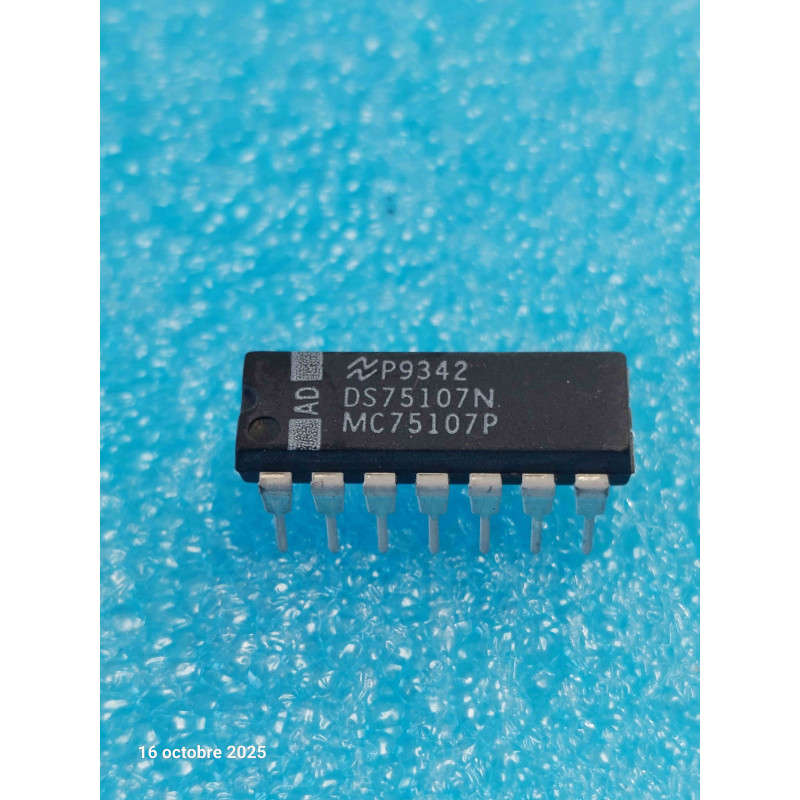

Voici la fiche pour le lot de DS75107N (équivalent MC75107P), au format condensé mais complet avec ses notes et conseils :
Le DS75107N (National Semiconductor, équivalent exact du MC75107P de Motorola ou du SN75107N de TI) est un double récepteur de ligne différentiel haute vitesse. Conçu pour la transmission de données sur de longues distances dans des environnements bruyants, il convertit les signaux différentiels d'entrée en niveaux logiques TTL standards. C'est une puce essentielle pour la restauration de bus de données industriels vintage, de liaisons réseau d'anciennes architectures de calculateurs ou de périphériques informatiques des années 80.
Note technique :
Excellente réjection du bruit : Sa force réside dans sa capacité à détecter des variations de tension différentielle minimes (quelques dizaines de millivolts) entre ses entrées, tout en ignorant les parasites et bruits de mode commun (jusqu'à +/-3V) induits sur les câbles de liaison.
Broches de Stroboscope (Strobe) : Il intègre des portes logiques de validation sur les sorties. Cela permet de bloquer ou d'autoriser la lecture du signal reçu à un instant précis via la logique de contrôle globale de la carte.
Conseils Pro :
Le piège du rail -5V : Contrairement à la majorité des circuits logiques TTL classiques de la série 7400, le DS75107N requiert impérativement une alimentation double (+5V sur la broche 14 et -5V sur la broche 1). Si une panne survient sur la génération du rail négatif de la carte mère, le composant cessera immédiatement de commuter, bloquant toute la transmission réseau.
Diagnostic rapide : Si une ligne de bus reste muette :
Mesurez la présence stricte du +5V (broche 14) et du -5V (broche 1).
Utilisez un oscilloscope pour comparer les deux signaux d'entrée complémentaires (A et B). Si l'un des deux côtés de la ligne différentielle est en court-circuit à la masse ou coupé, le récepteur ne pourra pas basculer, car il dépend exclusivement de la différence de potentiel entre ses deux entrées.
