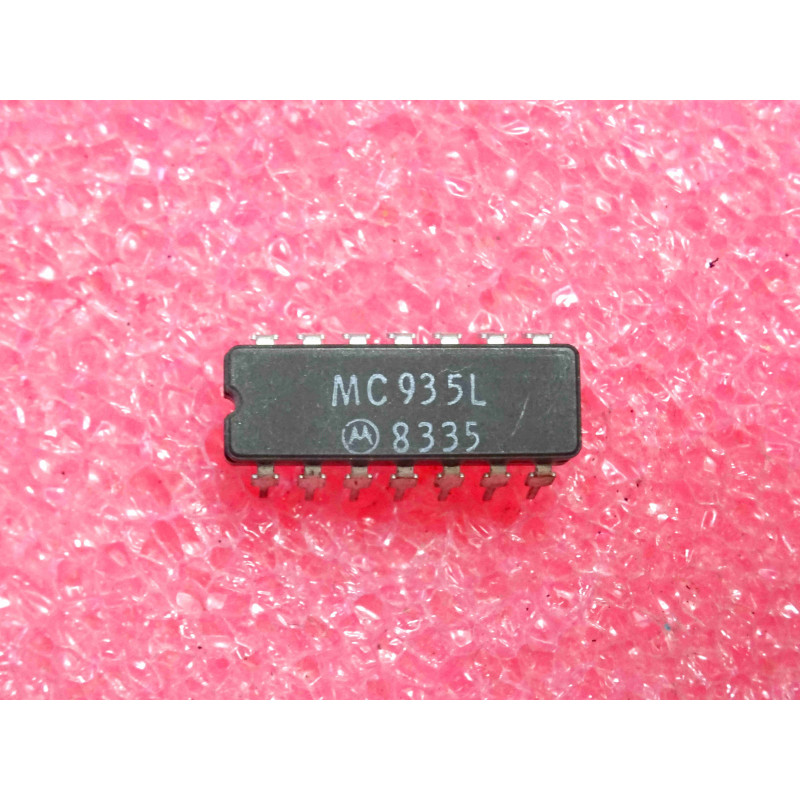

Le MC935L (de Motorola) est un circuit intégré logique composé de six inverseurs indépendants. Cette version se distingue par l'absence de résistances de sortie internes, offrant une flexibilité accrue pour des configurations logiques spécifiques ou des interfaces de bus.
Note technique :
Fonctionnement : Chaque porte inverse le signal d'entrée : si l'entrée est au niveau HAUT, la sortie est au niveau BAS, et inversement.
Absence de résistances de sortie : Contrairement aux portes TTL standards (totem-pole), l'absence de résistances de sortie permet d'utiliser le composant dans des configurations de type "collecteur ouvert" ou de piloter des charges avec des caractéristiques différentes, réduisant la dissipation thermique interne.
Boîtier Céramique : Ce conditionnement assure une excellente robustesse mécanique et une grande stabilité thermique, caractéristique des composants Motorola haute fiabilité.
Conseils Pro :
Utilisation : Ce composant est idéal pour inverser des signaux logiques, créer des oscillateurs simples (en boucle avec un condensateur) ou bufferiser des signaux faibles.
Entrées inutilisées : Comme pour toute logique TTL, assurez-vous de relier les entrées des inverseurs inutilisés à VCC ou à la masse pour éviter les oscillations et une consommation inutile.
Maintenance : Si un inverseur semble rester bloqué, vérifiez la tension sur la sortie avec un multimètre. Si la tension est anormale, assurez-vous que la charge connectée ne dépasse pas la capacité de courant du circuit. En cas de doute, testez l'entrée : une impédance très faible indique souvent un composant court-circuité en interne.
