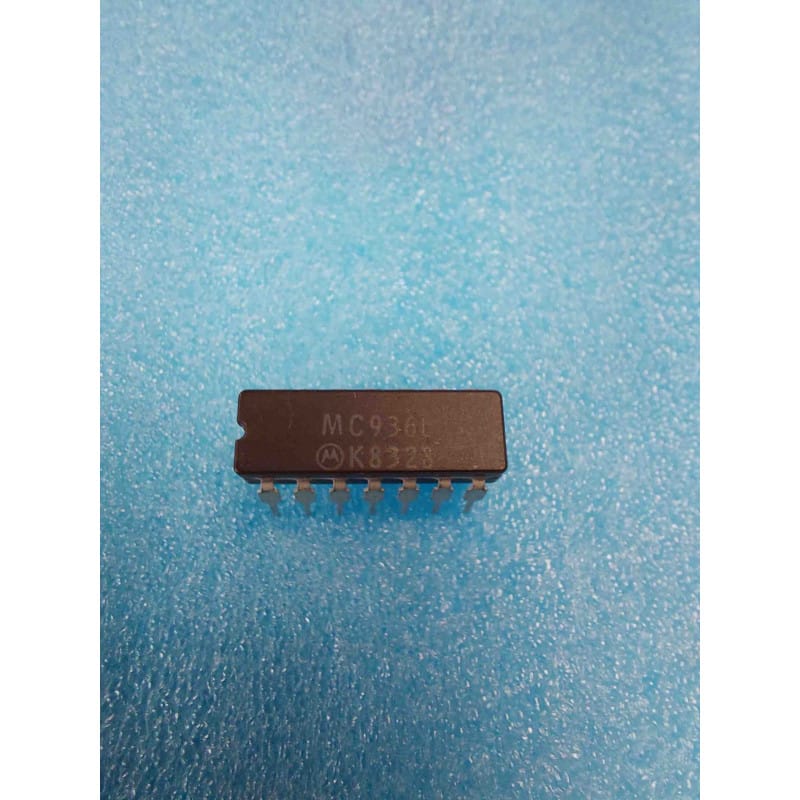

Le MC936L (parfois marqué MC936L ou MC936) est un circuit intégré logique monolithique ultra-vintage d'une rareté exceptionnelle, conçu et fabriqué aux États-Unis à la fin des années 60 ou au début des années 70 par Motorola Semiconductor. Ce témoin historique de l'évolution du silicium adopte le format d'un boîtier traversant en céramique hermétique de type CDIP14 (14 broches, scellé par joint de verre).
Le préfixe MC désigne la fabrication officielle Motorola, tandis que le suffixe L spécifie de manière stricte le boîtier céramique double en ligne (Ceramic DIP), offrant une immunité thermique et une longévité bien supérieures au plastique standard.
Il s'agit d'un sextuple inverseur logique en technologie DTL (Hex Inverter, famille logicielle Diode-Transistor Logic, boîtier céramique d'origine Motorola, équivalent de la série 836 / 936). Technologie charnière ayant précédé l'hégémonie de la logique TTL (série 7400), la famille DTL utilise des diodes en entrée et des transistors bipolaires en sortie. Le MC936L intègre six inverseurs indépendants (portes NON) sur sa puce. On retrouve exclusivement ce type de boîtier de collection au cœur des calculateurs scientifiques de première génération, des équipements de télécommunication militaires ou aéronautiques des années 70, et des premiers systèmes d'automatisation industrielle haut de gamme. Géré en qualité New Old Stock (NOS), ce composant en céramique d'origine est une pièce de musée indispensable pour la restauration fonctionnelle stricte de cartes électroniques de collection ou d'ordinateurs mythiques à l'identique.
Le diagnostic des portes logiques DTL bloquées (Le piège de la dégradation des diodes d'entrée) : Lors du dépannage d'un système DTL d'époque, si l'une des six sorties reste figée au niveau haut (~5V) ou bas (~0V) indépendamment du signal d'entrée, contrôlez la jonction. Méthode d'atelier : Circuit hors tension, utilisez le mode test-diode de votre multimètre entre la broche d'entrée suspecte et la base des transistors internes (selon le schéma de structure DTL). Une défaillance courante sur ces puces vintage est le claquage de la diode d'entrée suite à une décharge statique. Remplacez immédiatement le boîtier par ton exemplaire Motorola NOS en céramique.
Le piège des seuils logiques de commutation (DTL vs TTL/CMOS) : Attention d'établi : Bien que le MC936L soit alimenté en 5V comme un circuit TTL classique, les marges de bruit et les seuils de basculement de la technologie DTL diffèrent de ceux de la série 7400 standard. L'impédance d'entrée et les courants de commutation sont plus contraignants. Si vous injectez un signal issu d'une porte CMOS moderne (74HC), le comportement peut être erratique. Respectez scrupuleusement l'écosystème de composants DTL d'origine de la machine.
Précautions mécaniques face à la fragilité de la céramique : Le boîtier CDIP en céramique est inaltérable dans le temps, mais ses broches d'époque peuvent présenter une légère oxydation ou être fragiles. Pour les redresser ou les insérer, utilisez une pince plate de précision et agissez avec une douceur extrême. Toute torsion brutale au ras du corps en céramique risque de fissurer le joint en verre étanche d'usine, détruisant la puce par entrée d'air.
Installation obligatoire sur support de précision DIP14 : Pour préserver l'intégrité esthétique et physique de ce composant historique rare, ne brasez jamais directement le boîtier céramique sur la carte. Installez impérativement un support tulipe DIP14 de haute qualité à contacts dorés. Si le brasage direct du support est requis sur la carte d'époque, réglez votre panne à 300 degrés Celsius maximum et soudez de manière très vive. Un nettoyage méticuleux à l'alcool isopropylique final garantira l'absence de fuites capacitives.
