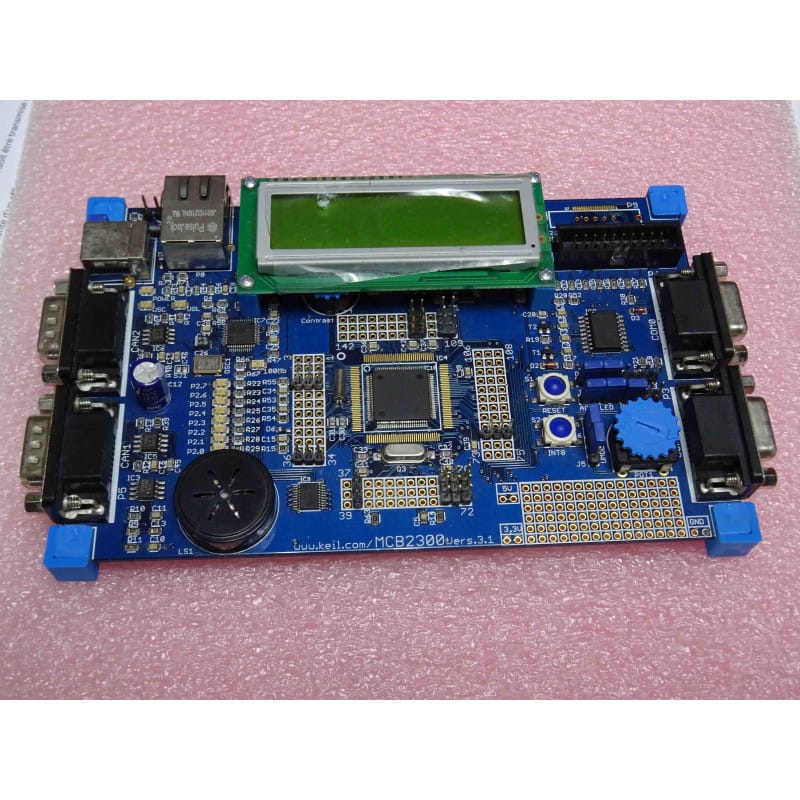

La carte d'évaluation Keil MCB2300 (version 3.1) est une plateforme de développement matérielle complète conçue autour des microcontrôleurs ARM7 (famille LPC23xx de NXP / Philips), idéale pour le prototypage, le développement de firmware et la formation sur les systèmes embarqués industriels et temps réel.
Type de Composant : Carte d'évaluation / de développement pour microcontrôleur.
Référence Fabricant : KEIL MCB2300 (Version 3.1).
Processeur / Architecture : Supporte les microcontrôleurs ARM7TDMI-S (NXP LPC23xx, ex: LPC2388).
Interfaces et Périphériques Intégrés :
Port Ethernet 10/100 (PHY externe).
Ports série (UART), port CAN, connecteur USB (Device/Host/OTG selon configuration).
Convertisseur Analogique/Numérique (CAN) et Numérique/Analogique (CNA).
Écran LCD (selon variante) et connectique d'extension standard.
Conditionnement : Unité complète (carte seule ou kit de développement).
Signification de la conception :
Environnement de test complet : Permet d'exploiter toutes les ressources matérielles d'un microcontrôleur 32 bits sans avoir à concevoir de carte spécifique pour le prototypage initial.
Compatibilité JTAG/SWD : Interface de débogage standard pour le couplage avec les environnements de développement Keil MDK-ARM.
Repérage et Connexion : Vérifiez les cavaliers de configuration (jumpers) pour l'alimentation (USB ou bloc externe) et le choix du mode de boot (Flash vs RAM). Connectez le programmateur/débogueur sur le port JTAG standard à 20 broches.
Environnement : Laboratoires de R&D en électronique, ateliers de programmation de microcontrôleurs et maintenance de systèmes industriels basés sur des architectures ARM anciennes.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de communication avec le débogueur JTAG, défaut d'initialisation de l'alimentation 3.3V/5V, ou liaisons Ethernet/USB inopérantes suite à une décharge électrostatique ou un court-circuit sur les broches d'E/S.
Mesures : Contrôler les tensions aux bornes des régulateurs de tension embarqués à l'oscillomètre ou au multimètre. Vérifier l'intégrité des soudures sur les connecteurs d'alimentation et de communication.
Recommandations de Montage & Restauration :
Manipulation : Manipulez la carte sur un plan de travail protégé contre les décharges électrostatiques (tapis ESD). En cas de stockage prolongé, conservez-la dans un sachet antistatique pour préserver les composants actifs sensibles.
