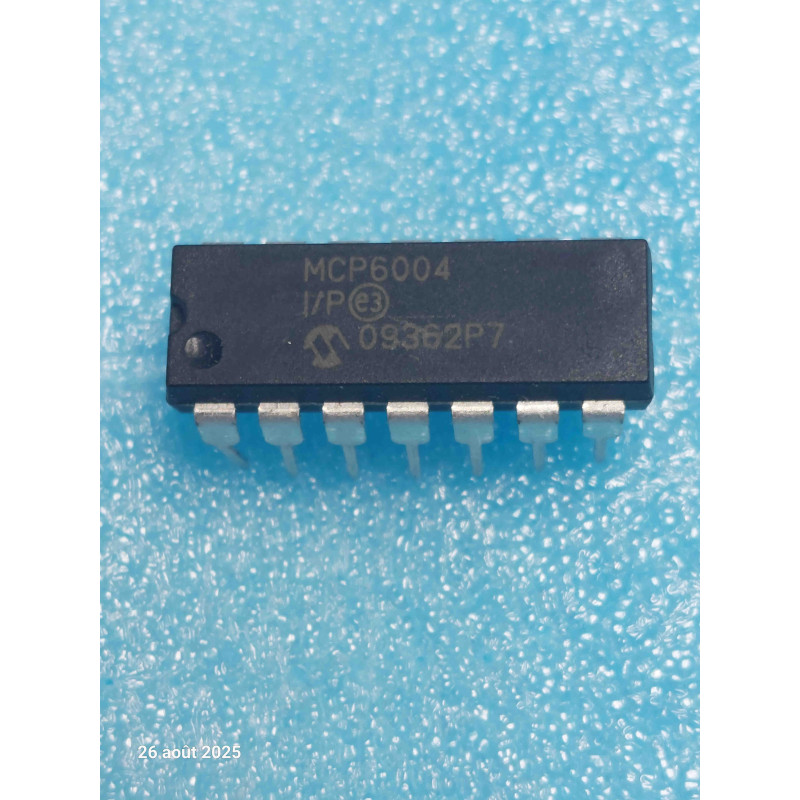

Le MCP6004-I/P (ou MCP6004 I/P) est un circuit intégré analogique de type CMOS développé par Microchip Technology. Logé dans un boîtier plastique DIP14 standard à 14 broches traversantes, ce composant renferme quatre amplificateurs opérationnels indépendants.
Conçu spécifiquement pour les applications à basse tension et sur batterie, sa force technologique réside dans son architecture Rail-to-Rail complète (entrées et sorties) alliée à une très faible consommation électrique. Le suffixe -I/P indique la version de classe industrielle certifiée pour une plage de température de -40°C à +85°C en boîtier plastique standard. C’est un grand classique pour les interfaces de capteurs, les filtres actifs portatifs et les circuits d’instrumentation alimentés en 3,3V ou 5V.
Note technique :
Dynamique Rail-to-Rail totale : Contrairement aux anciens quadruples amplis ops d'époque (comme le LM324), le MCP6004-I/P permet au signal de s'exprimer sur la totalité de la plage d'alimentation. Les entrées acceptent des tensions dépassant de 300 mV les rails électriques sans saturer, et la sortie peut osciller à quelques millivolts près de la masse (Vss) et du plein rail (Vdd), optimisant ainsi la résolution des ADC 10 ou 12 bits en aval.
Brochage Standardisé (Quad Op-Amp en DIP14) :
Ampli 1 : Sortie (1), Entrée inversée (2), Entrée non-inversée (3)
Ampli 2 : Entrée non-inversée (5), Entrée inversée (6), Sortie (7)
Ampli 3 : Sortie (8), Entrée inversée (9), Entrée non-inversée (10)
Ampli 4 : Entrée non-inversée (12), Entrée inversée (13), Sortie (14)
Alimentation : Vdd / Tension positive en broche 4, Vss / Masse en broche 11
Conseils Pro :
Le piège de la destruction par surtension (Limite absolue à 6,0V) : Attention critique lors du remplacement sur une carte d'époque. Le MCP6004-I/P est un circuit CMOS purement basse tension. Sa tension d'alimentation maximale absolue est de 6,5V. Si vous tentez de l'implanter par erreur à la place d'un vieux LM324 sur un rail industriel classique de +12V ou +15V, la puce New Old Stock subira un claquage destructif instantané à la mise sous tension.
Gestion des canaux inutilisés : Si votre montage n'utilise que 2 ou 3 des 4 amplificateurs intégrés, ne laissez jamais les entrées des canaux inutilisés flottantes. Cela générerait des oscillations parasites de haute fréquence augmentant la consommation et perturbant les canaux actifs. La bonne pratique consiste à câbler chaque ampli inutilisé en suiveur de tension : reliez sa sortie à son entrée inversée (-), et connectez son entrée non-inversée (+) à un potentiel stable situé à mi-alimentation (ex: un pont diviseur de tension connecté entre Vdd et la masse).
