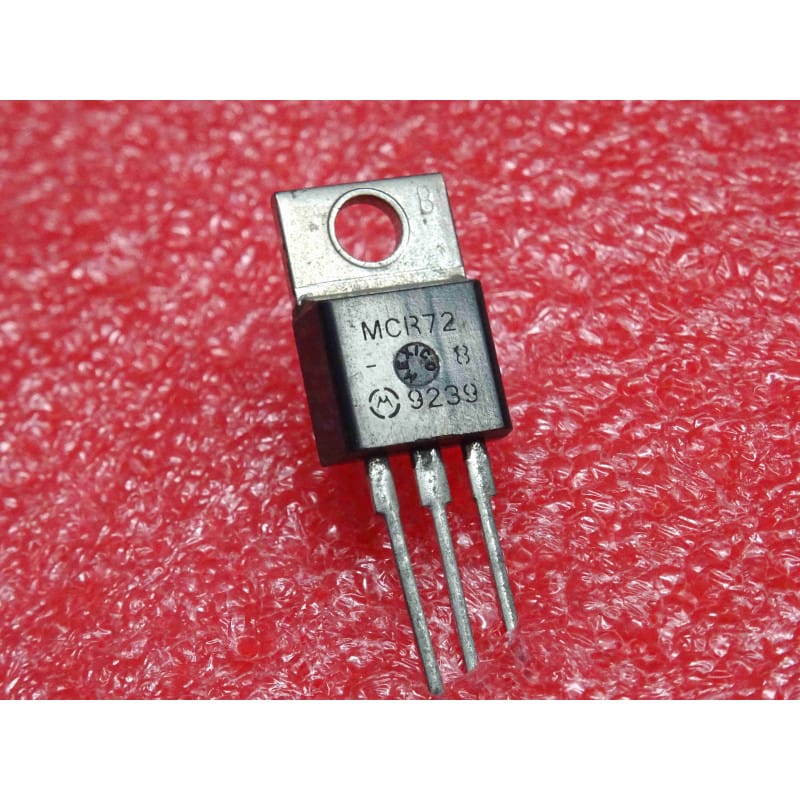

Thyristor SCR Sensible 8A Motorola MCR72-8 (MCR 72-8) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 8 A It(rms) / Grille Haute Sensibilité – Commutation & Commande de Précision)

Thyristor SCR Sensible 8A Motorola MCR72-8 (MCR 72-8) – Boîtier Plastique TO-220AB Non-Isolé (600 V Vdrm / 8 A It(rms) / Grille Haute Sensibilité – Commutation & Commande de Précision)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier

Thyristor SCR (Silicon Controlled Rectifier / Reverse Blocking Triode Thyristor) à gâchette sensible de forte intensité, issu des fabrications historiques de Motorola, référence MCR72-8 logée dans son boîtier plastique traversant à semelle métallique nue de type TO-220AB. Conçu spécifiquement pour la commutation de charges de puissance moyenne, les circuits de commande à seuil, les régulateurs de tension, les chargeurs de batteries et les automatismes industriels sous une tension de blocage de 600 V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielThyristor SCR sensible / Redresseur commandé au silicium (Sensitive Gate SCR)
Technologie de Semi-conducteurSilicium (Si) – structure planarienne passivée pour un déclenchement à faible courant de gâchette
Fabricant d'OrigineMotorola
Référence ConstructeurMCR72-8 (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique traversant TO-220AB à 3 broches avec semelle arrière métallique nue (non-isolée)
Tension Répétitive Max (Vdrm / Vrrm)600 V (tension de pic de blocage direct et inverse, adaptée aux réseaux alternatifs industriels et domestiques)
Courant RMS à l'État Passant (It(rms))8 A (calibre de courant efficace pour commuter des charges de puissance modérée à élevée)
Courant de Déclenchement de Grille (Igt)200 µA à 1 mA max (haute sensibilité permettant un pilotage direct par des circuits logiques ou des capteurs)
Courant de Surtension Non Répétitif (Itsm)80 A (en régime impulsionnel 10ms)
Plage de Température de Jonction (Tj)-40°C à +125°C
État & ProvenanceComposant neuf de stock d'origine (NOS)
Usage & ApplicationsCommandes de relais, gradateurs de précision, chargeurs de batteries, circuits de protection, alimentations régulées et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Grille Haute Sensibilité : Permet un amorçage franc et direct à partir de courants de commande très faibles, facilitant l'interface avec des circuits de commande basse consommation.

  • Calibre 8A / 600V Polyvalent : Un standard robuste capable de supporter des tensions secteur de 230V tout en commutant un courant efficace de 8 A en boîtier TO-220.

  • Robustesse Motorola : Composant historique reconnu pour sa fiabilité à long terme et sa excellente tenue face aux transitoires en milieu professionnel.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220AB (Composant vu de face, face plastique marquée orientée vers vous, broches pointant vers le bas, de gauche à droite) :

    • Broche 1 : Gâchette (Gate - G)

    • Broche 2 : Anode (A) (généralement relié en interne et électriquement à la semelle métallique arrière)

    • Broche 3 : Cathode (K)

    • Rappel d'atelier : La semelle métallique arrière étant directement au potentiel de l'Anode, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique en silicone pour TO-220, ainsi qu'un canon isolant pour la vis de fixation) est strictement impérative si votre radiateur en aluminium est relié à la masse ou partagé avec d'autres composants. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Test de blocage : Entre l'Anode et la Cathode, l'appareil doit indiquer une résistance infinie (OL) dans les deux sens hors tension.

    • Test de gâchette : Entre la Gâchette (G) et la Cathode (K), un test en mode diode doit indiquer une chute de tension directe normale comprise entre 0,6 V et 0,8 V (jonction PN de commande).

Composants Électroniques Actifs / Thyristor SCR sensible 8A 600V Motorola MCR72-8 boîtier TO-220AB neuf.
