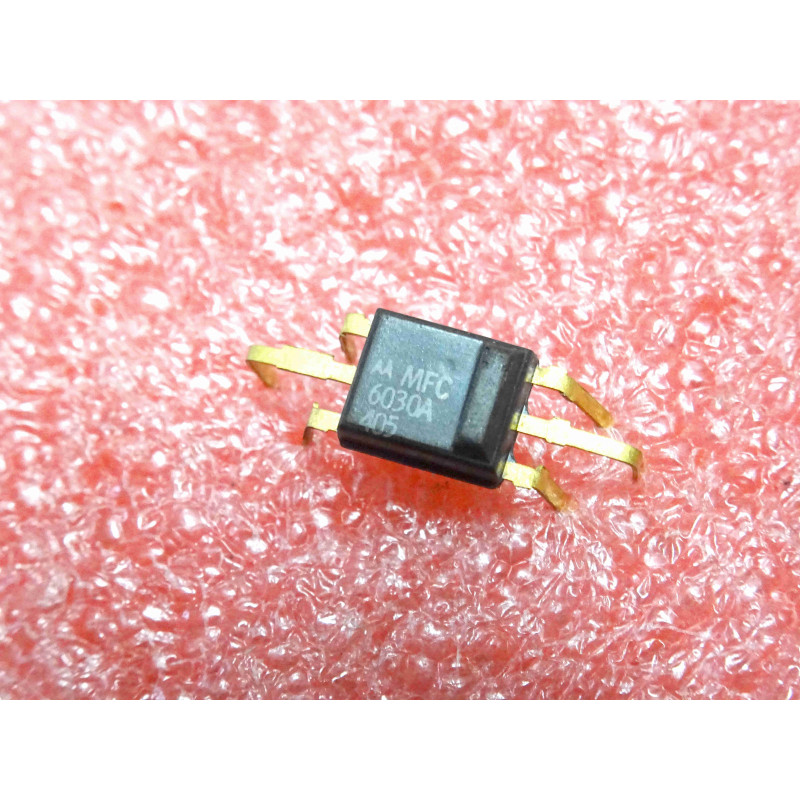

Le MFC6030A (couramment marqué MFC 6030 A ou MFC6030A) est un circuit intégré analogique monolithique d'époque, conçu et fabriqué tout au long des années 70 et 80 par le constructeur américain Motorola Semiconductors (pionnier de la régulation de puissance). Ce composant adopte un format fonctionnel historique en boîtier plastique de type Case 643A (un boîtier rectangulaire plat à languette métallique perforée ou ailette de refroidissement intégrée, ancêtre ou variante proche du format fonctionnel TO-220 / TO-202).
Il s'agit d'un régulateur de tension fixe monolithique conçu pour supporter des tensions d'entrée élevées (Voltage Regulator, 35Vdc max). Au sein des alimentations analogiques et des étages de distribution d'énergie de l'époque, le MFC6030A assure la stabilisation d'un rail de tension continue net et débarrassé des ondulations du secteur, protégeant ainsi les circuits logiques ou analogiques situés en aval. On retrouve massivement ce composant dans les téléviseurs vintages (notamment pour la régulation des étages de balayage ou des circuits de traitement du signal), les alimentations d'équipements audio industriels et les modules d'instrumentation d'époque. Géré en qualité New Old Stock (NOS), ce régulateur d'origine Motorola est indispensable pour préserver la conformité historique et la fiabilité d'une alimentation d'époque lors d'une restauration d'atelier.
Le diagnostic du régulateur défaillant (Le piège de la tension d'entrée brute trop basse) : Si votre appareil refuse de s'allumer ou si les circuits en aval reçoivent une tension instable et pleine de ronflement à 100 Hz, contrôlez le condensateur de filtrage principal situé juste avant l'entrée du MFC6030A. Méthode d'atelier : Mesurez la tension continue à l'entrée du régulateur. Elle doit être supérieure d'au moins 2 à 3 Volts à la tension de sortie théorique (tension de déchet ou Dropout Voltage), sans dépasser le plafond strict de 35Vdc. Si le gros condensateur chimique de filtrage en amont a séché, la tension d'entrée s'effondre à chaque alternance du secteur sous la valeur de régulation, rendant le MFC6030A incapable de stabiliser la sortie. Si la tension d'entrée est propre et stable (par exemple 24V) mais que la sortie reste à 0V ou est égale à la tension d'entrée, le transistor de puissance interne est détruit.
Le piège des oscillations HF (La règle des condensateurs tantale) : Les régulateurs monolithiques de cette génération peuvent entrer en auto-oscillation à haute fréquence si les fils de liaison à l'alimentation sont longs. Ce phénomène se traduit par un sifflement inaudible qui fait chauffer anormalement le régulateur à vide et perturbe la logique aval. La règle de l'art : Installez systématiquement un petit condensateur au tantale de 1 µF (ou un céramique multicouche de 100 nF) au plus près des broches, directement entre l'entrée et la masse, ainsi qu'entre la sortie et la masse.
Précautions de montage thermique obligatoires : Lors du remplacement de votre puce NOS, l'ailette métallique du boîtier Case 643A est généralement reliée en interne à l'une des broches (le plus souvent la masse ou l'entrée). Conseil pro d'artisan : Vérifiez sur le schéma de l'appareil si un kit d'isolation transparent (feuille de mica ou de silicone) est requis entre le composant et le radiateur pour éviter un court-circuit franc du rail d'alimentation avec le châssis de l'appareil. Nettoyez l'ancienne graisse thermique séchée à l'aide d'alcool isopropylique et appliquez une fine couche de pâte thermique neuve avant de visser fermement le composant sur son radiateur. Effectuez toujours le vissage mécanique sur le radiateur avant de souder définitivement les broches sur la platine pour éviter de briser les pistes de cuivre par effet de levier.
