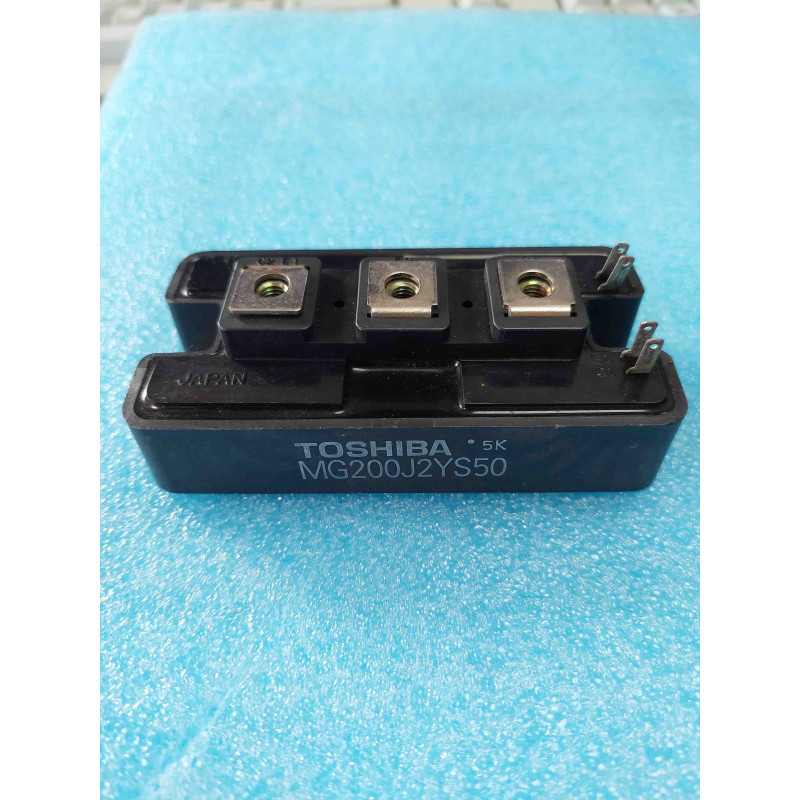

Le composant MG200J2YS50 (conçu par Toshiba Semiconductor, référence majeure dans les semi-conducteurs de puissance) est un module IGBT en configuration demi-pont (Dual IGBT / Half-Bridge Module) de classe 600 V / 200 A.
Conçu pour la commutation haute puissance et haute fréquence dans les variateurs de vitesse pour moteurs asynchrones/brushless, les onduleurs solaires, les alimentations sans interruption (UPS/ASI) et les postes de soudage industriels, ce module réunit deux IGBT canal N rapides montés en série avec leurs diodes antiparallèles rapides (Fast Recovery Diodes - FRD) respectives. Sa semelle en cuivre nickelé offre une isolation galvanique totale par rapport aux électrodes actives, simplifiant son montage sur radiateur commun.
Points Forts & Fiabilité Toshiba Semiconductor
Configuration Demi-Pont Intégrée : Réduit les inductances parasites de câblage entre les deux transistors par rapport à deux composants discrets séparés.
Semelle Isolée Haute Tension (2,5 kV) : Permet d'implanter plusieurs modules sur un même dissipateur thermique sans feuille isolante intermédiaire, maximisant le transfert thermique vers le radiateur.
Diodes FRD Ultra-Rapides : Diodes de roue libre adaptées aux commutations dures et aux forts recouvrements inverses induits par les bobinages moteurs.
Mémo Technique & Points Clés d'Atelier / Dépannage
Applications Recommandées :
Remplacement & Maintenance Industrielle : Rénovation d'étages de puissance sur variateurs de vitesse (ABB, Schneider/Telemecanique, Omron/Yaskawa, Danfoss) ou onduleurs de secours.
Bancs de Puissance & Entraînements : Réalisation de ponts en H ou d'onduleurs triphasés (3 modules MG200J2YS50 pour un pont triphasé complet).
Consignes de Montage & Précautions :
Pâte thermique et planéité : Appliquer une fine couche uniforme de graisse thermique (50 à 100 µm) sur la semelle en cuivre ; visser le module sur le dissipateur en respectant un serrage en croix au couple prescrit (généralement 3 N·m à 4 N·m) pour ne pas déformer la semelle.
Protection des grilles (Gates) : Les entrées de grille sont sensibles aux décharges électrostatiques (ESD). Manipuler le module avec précaution (mise à la masse de l'opérateur) et insérer des résistances de grille appropriées (Rg) associées à un circuit de clampage zener/TVs de protection.
Test au multimètre : Vérifier l'état des diodes de roue libre en mode test diode (chute de tension directe attendue ~ 0,4 V à 0,6 V entre émetteur et collecteur de chaque voie) et l'absence totale de court-circuit entre collecteur et émetteur au repos.
Électronique de Puissance, Semi-conducteurs & Modules IGBT / Fabricant : TOSHIBA / Modèle : MG200J2YS50 / Configuration : Demi-Pont (Half-Bridge) / Tension : 600 V / Courant : 200 A / Isolement : 2 500 V AC / Boîtier : Module industriel à semelle isolée.
