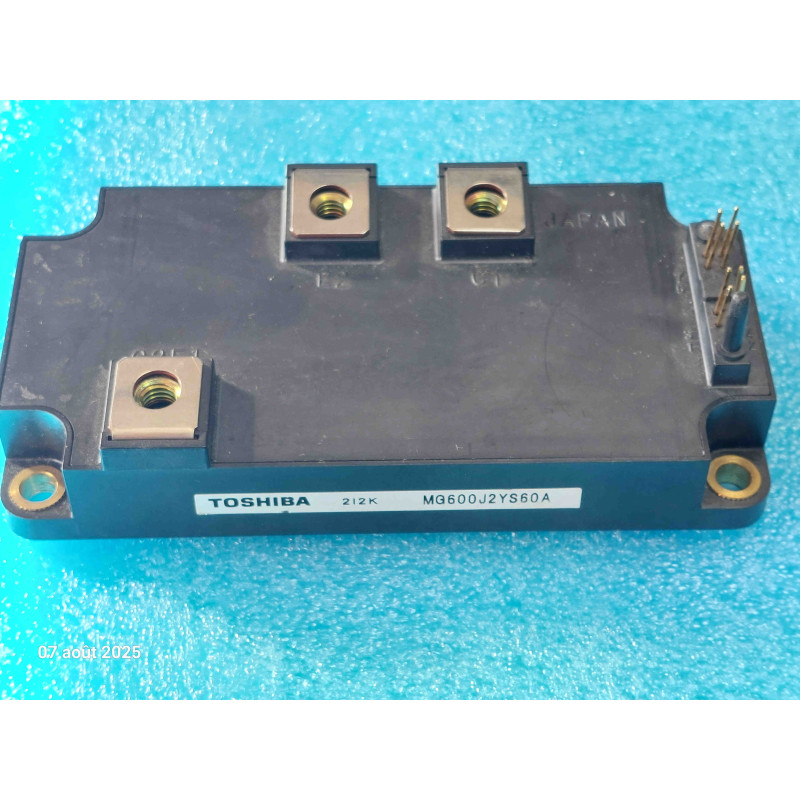

Module Double IGBT de Puissance Toshiba MG600J2YS60A (Demi-Pont 600 V / 600 A avec Diodes FWD Antiparallèles Intégrées – Boîtier Isolé Haute Puissance)

Module de puissance à semi-conducteurs double IGBT en configuration demi-pont (Dual IGBT Module / Half-Bridge Power Module) de référence constructeur Toshiba MG600J2YS60A (série MG600J2YS / famille N-Channel IGBT Modules), conçu pour les techniciens de maintenance en électronique de puissance, réparateurs de variateurs industriels (VFD), onduleurs solaires/éoliens, alimentations sans interruption (ASI / UPS), générateurs de soudage haute fréquence et bancs de conversion d'énergie.

Le module Toshiba MG600J2YS60A intègre deux transistors IGBT canal N haute vitesse de commutation associés à deux diodes de roue libre ultra-rapides (FWD - Fast Recovery Diodes) connectées en antiparallèle. Conçu pour supporter des courants collecteur continus jusqu'à 600 A sous une tension collecteur-émetteur de blocage de 600 V, il bénéficie d'une structure à électrodes et semelle cuivre totalement isolées galvaniquement (isolation diélectrique 2 500 V AC RMS). Cette topologie demi-pont compacte permet de simplifier l'implantation des ponts complets triphasés (onduleurs pour moteurs asynchrones ou synchrones), tout en minimisant les inductances de boucle parasites et en optimisant le transfert thermique vers le dissipateur.

Caractéristiques Essentielles

• Configuration en Demi-Pont Haute Puissance (Half-Bridge) :

  • Deux IGBT et deux diodes de roue libre interconnectés en série avec point milieu accessible (bornes C2E1 / U-V-W), idéal pour la commande de moteurs et la conversion d'énergie.

• Forte Capacité en Courant & Faible Saturation (Vce sat) :

  • Courant nominal continu Ic = 600 A (jusqu'à 1 200 A en impulsionnel Icp) avec une tension de saturation collecteur-émetteur très basse réduisant les pertes par conduction.

• Technologie IGBT Rapide à Faible Énergie de Commutation :

  • Optimisé pour des fréquences de découpage moyennes à élevées (PWM jusqu'à 20 kHz), réduisant le bruit acoustique des entraînements moteur.

• Diodes de Recouvrement Ultra-Rapides Intégrées (FWD) :

  • Temps de recouvrement inverse (trr) très court et faible traînage de courant, limitant les surtensions transitoires lors des commutations dures.

• Semelle Cuivre Massive avec Isolation Électrique Totale :

  • Semelle métallique isolée du circuit électrique interne assurant une excellente conductivité thermique et un montage direct de plusieurs modules sur un dissipateur commun sans isolant additionnel.

• Raccordement Vissé Industriel :

  • Bornes principales filetées haute section (typiquement M6) pour barres omnibus (busbars) et cosses à languettes/fiches pour la commande de grille/émetteur auxiliaire (Gate / Emitter).

Mémo Technique d'Atelier & Points Clés

• Schéma Électrique Interne & Bornier :

  • Borne C1 : Collecteur de l'IGBT supérieur (High-Side), relié au rail DC positif (+DC Bus).

  • Borne E2 : Émetteur de l'IGBT inférieur (Low-Side), relié au rail DC négatif (-DC Bus).

  • Borne C2E1 : Point milieu (sortie phase AC reliée à l'émetteur de l'IGBT 1 et au collecteur de l'IGBT 2).

  • Bornes de Commande (G1/E1 & G2/E2) : Lignes de commande de grille et retours émetteur Kelvin pour la connexion des drivers de grille (Gate Drivers).

• Consignes de Test Statique au Multimètre (Atelier / Hors Tension) :

  1. Test des diodes de roue libre (Mode Diode) : Placer la sonde rouge sur E1 et la noire sur C1 (tension directe de seuil typique : 0,35 V à 0,60 V). Répéter entre E2 (rouge) et C2 (noire). Dans le sens inverse, la mesure doit indiquer l'infini (OL).

  2. Contrôle d'isolement Grille-Émetteur (Mode Résistance / Ohmmètre) : Mesurer la résistance entre G1 et E1, puis entre G2 et E2. La valeur doit être infinie (supérieure à 10 Mohms). Une valeur faible indique une destruction de l'oxyde de grille (Gate Punch-Through).

  3. Contrôle de court-circuit C-E : Vérifier l'absence de court-circuit franc entre C1/C2E1 et entre C2E1/E2.

• Précautions de Montage Thermique & Serrage :

  • Appliquer une couche homogène et fine de pâte thermique haute performance (0,05 à 0,1 mm d'épaisseur) sur la face inférieure de la semelle cuivre.

  • Respecter le couple de serrage recommandé par Toshiba : serrer les vis de fixation au dissipateur en croix à 3,0 – 4,0 N·m pour garantir une planéité optimale sans déformation du boîtier.

  • Serrer les vis des bornes de puissance au couple préconisé (3,5 – 4,5 N·m) pour éviter tout échauffement résistif sur les barres d'alimentation.

Semi-conducteurs & Électronique de Puissance / Fabricant : TOSHIBA SEMICONDUCTOR / Référence Constructeur : MG600J2YS60A / Type de Composant : Module Double IGBT demi-pont 600 V 600 A avec diodes rapides / Boîtier : Module de puissance industriel isolé 2,5 kV à semelle cuivre / État : Composant officiel d'origine. Organe de commutation de forte puissance indispensable pour la réparation, la maintenance préventive et le rétrofit d'onduleurs, variateurs de vitesse et convertisseurs d'énergie industriels.
