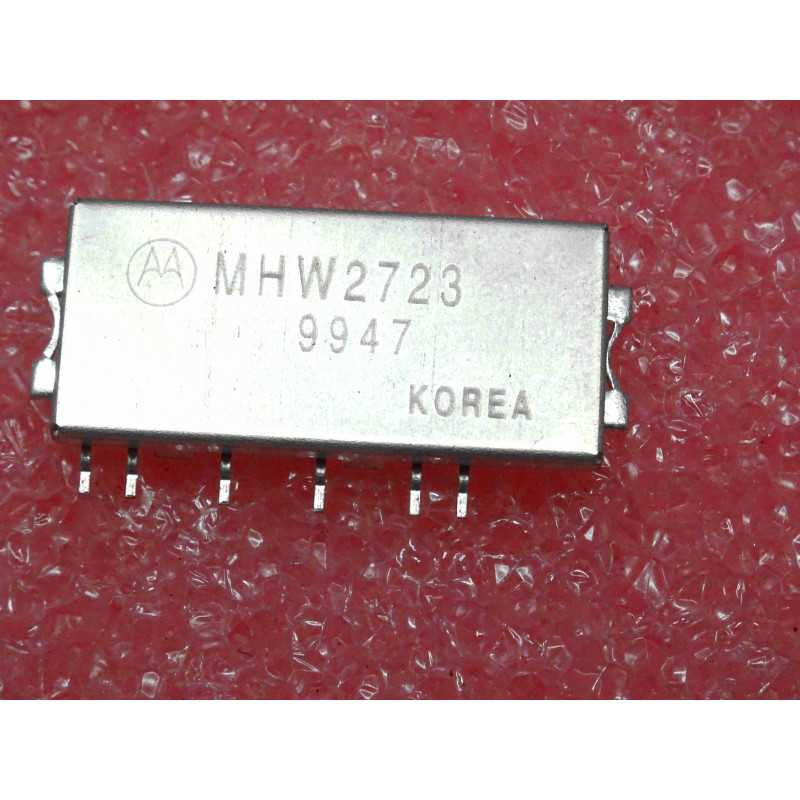

Le MHW2723 est un module amplificateur de puissance RF (Radiofréquence) à large bande, développé par Motorola. Conçu autour de transistors à effet de champ au silicium (Si FET), ce module hybride compact est capable de délivrer une puissance de sortie minimale de 5 Watts sur la plage de fréquences UHF allant de 380 MHz à 470 MHz.
Il est conçu pour une utilisation dans les équipements de radiocommunication mobiles et de base (notamment pour les réseaux professionnels PMR, TETRA ou les liaisons de données industrielles). C'est une pièce New Old Stock (NOS) d'époque très recherchée pour la réparation d'émetteurs-récepteurs radio UHF ou pour des projets de conception de radiocommunication rétro.
Note technique & Conseils Pro pour l'Atelier :
Le piège de la semelle thermique et de la Masse : La semelle métallique arrière du module ne sert pas uniquement à dissiper la chaleur, elle constitue également l'unique connexion de Masse RF (GND) du circuit interne. Lors des tests ou du remplacement, il est impératif de visser fermement le module sur un dissipateur thermique ou un châssis métallique parfaitement propre. Sans un contact thermique et électrique parfait à l'arrière, le module va s'auto-détruire par surchauffe ou entrer en auto-oscillation violente à cause d'une mauvaise référence de masse.
Le contrôle de la puissance (Broche V_G / V_Control) : Ce module FET utilise une tension de polarisation de grille externe pour ajuster le gain et la puissance de sortie. Assurez-vous que le circuit de régulation de puissance (APC) de votre émetteur applique la bonne tension sur cette broche. Une tension de commande trop élevée peut saturer le module et détruire l'étage de sortie.
Protection stricte contre le ROS (Taux d'Ondes Stationnaires) : Les amplificateurs RF de cette génération détestent fonctionner sans charge. Ne passez jamais l'équipement en émission sans avoir raccordé une charge fictive de 50 Ohms (Dummy Load) de puissance adéquate ou une antenne parfaitement accordée sur la sortie. Un ROS trop élevé renverrait l'énergie dans le module, ce qui détruirait instantanément le transistor FET final.
