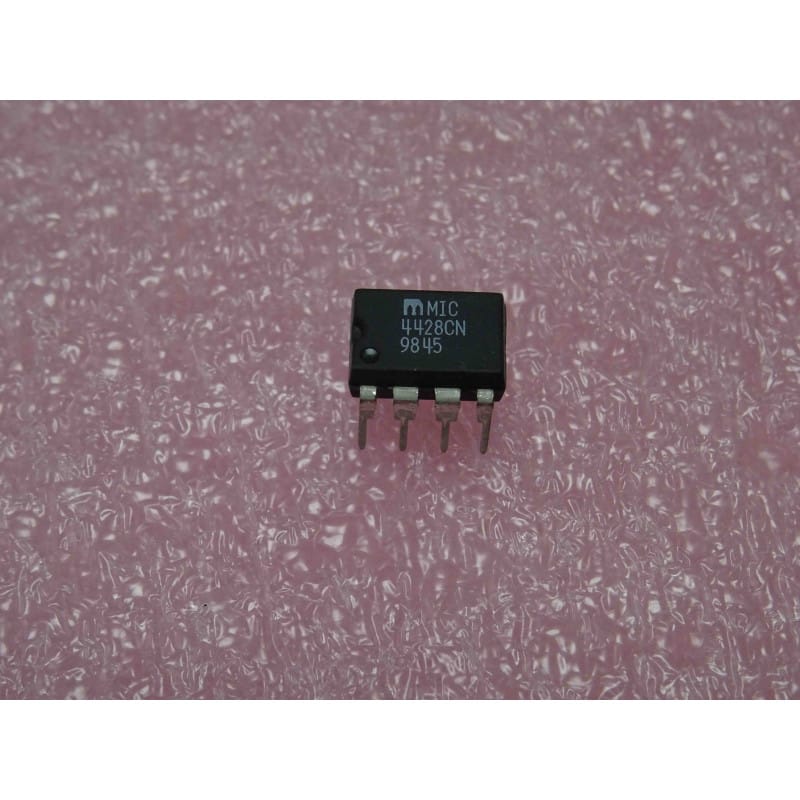

Le MIC4428CN (développé à l'origine par Micrel, marque désormais intégrée au catalogue de Microchip Technology, identifiable à son marquage "MIC" ou au logo Microchip) est un circuit intégré monolithique haute performance fonctionnant comme un double driver de MOSFET de puissance à haute vitesse (Dual High-Speed MOSFET Driver). Proposé en composant d'origine neuf de stock d'époque (NOS) ou de fabrication d'origine, il se présente sous un boîtier plastique standard double en ligne à 8 broches (DIP8, pas de 300 mil).
Dans la nomenclature du fabricant, le suffixe "CN" désigne la version en boîtier plastique standard DIP8 fonctionnant sur la plage de température commerciale (0°C à +70°C).
Ce circuit est spécifiquement conçu pour traduire des signaux logiques de faible puissance (provenant d'un microcontrôleur, d'un circuit logique TTL ou CMOS) en impulsions de courant très intenses à commutation ultra-rapide. Il est capable de délivrer des pics de courant de 1,5 A pour charger et décharger rapidement la capacité de grille (Gate) des transistors MOSFET ou IGBT de puissance. On le retrouve au cœur des alimentations à découpage (SMPS), des contrôleurs de moteurs, des amplificateurs en Classe D et des circuits de commutation d'époque ou modernes exigeant des fronts de transition très raides pour minimiser les pertes par commutation.
Configuration Mixte Inverseuse / Non-Inverseuse : Le MIC4428 intègre deux drivers indépendants : un canal inverseur et un canal non-inverseur. Cette asymétrie est particulièrement utile dans les montages en demi-pont (Half-Bridge) ou pour piloter des paires de transistors complémentaires.
Courant de Crête Élevé (1,5 A) : Permet une charge et une décharge ultra-rapides des grilles capacitives des MOSFET de forte puissance.
Rapidité de Commutation (Temps de transition de 25 ns) : Offre des temps de montée (rise time) et de descente (fall time) typiques de 25 ns sur une charge de 1000 pF, garantissant un excellent rendement énergétique à haute fréquence.
Excellente Robustesse (Protection contre le Latch-Up) : Conçu pour tolérer des courants de retour (reverse current) allant jusqu'à 500 mA forcés sur ses sorties sans risque de verrouillage ou de destruction.
Brochage Standard (DIP8, vu du dessus) :
Broche 1 (NC) : Non connectée.
Broche 2 (INA) : Entrée logique du canal A (compatible TTL / CMOS).
Broche 3 (GND) : Masse générale du circuit.
Broche 4 (INB) : Entrée logique du canal B (compatible TTL / CMOS).
Broche 5 (OUTB) : Sortie du canal B (Inverseuse par rapport à l'entrée INB).
Broche 6 (Vs / Vdd) : Tension d'alimentation positive (4,5 V à 18 V).
Broche 7 (OUTA) : Sortie du canal A (Non-Inverseuse par rapport à l'entrée INA).
Broche 8 (NC) : Non connectée.
Diagnostic & Dépannage à l'Établi :
La surchauffe suspecte : Si le MIC4428CN devient brûlant dès la mise sous tension, vérifiez immédiatement l'absence de court-circuit sur la grille du MOSFET externe qu'il pilote. Si la grille du MOSFET a percé (court-circuit Grille-Source), la tension d'alimentation est directement renvoyée sur la sortie du driver, ce qui détruit instantanément la structure de sortie du circuit intégré.
La propreté de l'alimentation : En raison des pics de courant très intenses (1,5 A) commutés en quelques nanosecondes, le MIC4428CN exige un découplage d'alimentation irréprochable. Installez impérativement un condensateur céramique multicouche (MLCC) de 100 nF à 1 µF au plus près des broches d'alimentation (6) et de masse (3). Sans ce condensateur, les inductances de pistes génèrent d'importants bruits de commutation qui peuvent fausser le comportement du driver ou perturber la logique amont.
Soudage & Conseils d'Atelier :
Bien que le boîtier plastique DIP8 soit standard, l'utilisation d'un support de précision de type tulipe à 8 broches de bonne qualité est vivement recommandée lors du dépannage de cartes d'alimentation ou de commande. Cela facilite grandement le remplacement rapide du driver en cas de défaillance majeure des transistors de puissance.
Si vous devez souder directement sur carte, utilisez un fer à souder propre réglé à 280°C - 300°C maximum pendant 2 secondes par broche. Nettoyez soigneusement la zone à l'alcool isopropylique pur pour éviter les résidus de flux de soudure.
