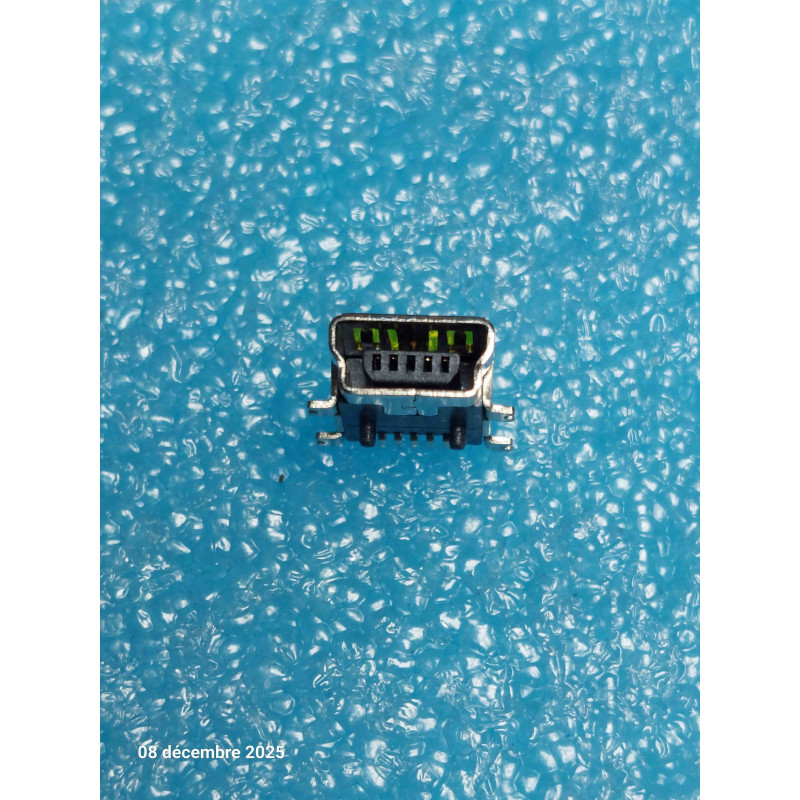

Lot de 5 embases femelles Mini-USB 2.0 de Type B spécialement conçues pour le montage en surface (CMS / SMD - Surface Mount Device). Spécialement adaptées pour la réparation, le prototypage ou la fabrication de cartes électroniques, d'équipements de mesure, de périphériques embarqués, de consoles ou de modules de communication utilisant le format compact Mini-USB.
Chaque connecteur dispose de 5 contacts dorés pour assurer une transmission optimale des signaux de données USB 2.0 et de l'alimentation, ainsi que de pattes d'ancrage latérales renforcées à souder sur le circuit imprimé. Ces renforts mécaniques garantissent une résistance maximale à l'arrachement lors des insertions et retraits répétés du câble. Matériel neuf sous conditionnement d'origine d'atelier.
Lot de 5 Embases Femelles Mini-USB 2.0 Type B / Format Mini-USB 5 Broches / Montage en Surface (CMS / SMD) / Contacts Alliage de Cuivre Traité Plaqué Or / Armature Métallique Étamée avec Pattes d'Ancrage Mécanique Traversantes ou à Plat / Diélectrique Thermoplastique Haute Température (LCP / Nylon-9T) / Neuf. Composants d'atelier d'électronique, de maintenance de cartes embarquées et de rétro-ingénierie indispensables pour le remplacement des ports Mini-USB endommagés.
Quantité : Lot de 5 connecteurs Mini-USB.
Type de Connecteur : Embase femelle Mini-USB Type B (Mini-USB 2.0 Type B Female Socket).
Norme & Débit : USB 2.0 High-Speed (jusqu'à 480 Mbit/s) & rétrocompatible USB 1.1.
Nombre de Broches : 5 contacts (VBUS, D-, D+, ID, GND).
Mode d'Implantation / Montage PCB :
Contacts signaux : A souder en surface (CMS / SMD).
Ancrage blindage : Pattes métalliques de maintien latéral pour verrouillage solide sur la carte.
Matériaux & Construction :
Corps / Blindage Métallique (Shell) : Alliage de cuivre ou d'acier étamé anticorrosion.
Isolant Interne : Thermoplastique haute résistance thermique (LCP - Liquid Crystal Polymer) conçu pour résister au brasage par réfusion ou au fer à air chaud.
Broches de Contact : Alliage de cuivre avec plaquage Or sur la zone de contact et étamage sur les fiches à souder pour une mouillabilité immédiate.
Caractéristiques Électriques & Mécaniques :
Courant Nominal : 1 A à 1,5 A max.
Tension Nominal : 30 V AC / DC.
Résistance de Contact : Inférieure à 30 mOhms.
État : Neuf sous bande/sachet d'atelier.
Brochage Standard Mini-USB Type B (5 Broches) :
Broche 1 (VBUS) : Alimentation +5V DC
Broche 2 (D-) : Signal Données Différentiel Négatif
Broche 3 (D+) : Signal Données Différentiel Positif
Broche 4 (ID) : Identification Mode OTG (relié à la masse en mode Hôte, flottant en mode Périphérique)
Broche 5 (GND) : Masse / 0V
Conseils de Soudure & Remplacement en Atelier :
Dessoudage de l'Ancien Connecteur : Utilisation recommandée d'une station à air chaud (350 °C à 380 °C) avec du flux de brasage liquide ou en gel pour faire fondre simultanément les 5 broches signal et les ancrages de blindage.
Nettoyage des Empreintes : Nettoyer soigneusement les pastilles de la carte électronique à l'aide de tresse à dessouder imbibée de flux, puis dégraisser à l'alcool isopropylique (IPA).
Alignement & Brasage CMS : Appliquer une fine couche de flux, positionner l'embase parfaitement sur ses empreintes, puis souder les 5 broches soit à la panne fine de précision (type vague / biseau), soit au fer à air chaud.
Renforcement Mécanique : Ne pas négliger la soudure généreuse des pattes latérales de blindage sur la carte : ce sont elles qui encaissent l'effort mécanique lors du branchement/débranchement du câble Mini-USB.
