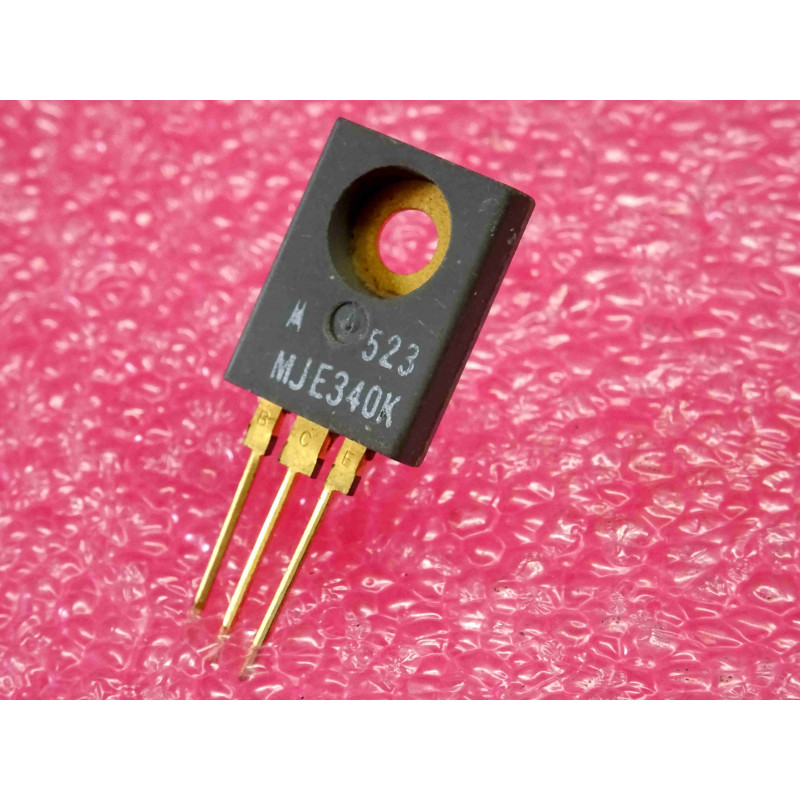

Transistors Bipolaire NPN Motorola MJE340 – Boîtier Plastique Moulé TO-126 (Lot de 2 – 300 V Vceo / 300 V Vcb – 0,5 A – 20 W à 30 W – Pilotes Haute Tension & Amplification Audio)

Transistors Bipolaire NPN Motorola MJE340 – Boîtier Plastique Moulé TO-126 (Lot de 2 – 300 V Vceo / 300 V Vcb – 0,5 A – 20 W à 30 W – Pilotes Haute Tension & Amplification Audio)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier

Paire de transistors au silicium de type NPN haute tension (Silicon NPN High-Voltage Power Transistor), issus des fabrications historiques de Motorola, référence classique MJE340 logée dans son boîtier plastique isolant à semelle métallique TO-126 (SOT-32). Conçus spécifiquement pour les étages drivers d'amplificateurs audio haute fidélité (souvent appariés avec le complémentaire PNP MJE350), les régulateurs de tension vidéo et les circuits de commande haute tension à faible courant. Livrés à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium moyenne puissance haute tension (High-Voltage Driver BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale haute tension
Fabricant d'OrigineMotorola
Référence ConstructeurMJE340 (Format standard JEDEC TO-126 / SOT-32)
Format du BoîtierBoîtier plastique moulé TO-126 à 3 broches avec trou de fixation pour radiateur
Tension Collecteur-Émetteur Max (Vceo)300 V (tension de service élevée adaptée aux étages d'amplification sous rails symétriques musclés)
Tension Collecteur-Base Max (Vcbo)300 V (forte tenue en tension jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)3 V
Courant de Collecteur Continu Max (Ic)0,5 A (calibre de courant parfaitement dimensionné pour les fonctions de driver et de préamplification)
Puissance Dissipable Maximale (Pd / Ptot)20 W (à Tc = 25°C avec un petit radiateur adapté / 1,5 W en air libre)
Gain en Courant Continu (hFE)hFE linéaire (généralement entre 30 et 240 selon les lots pour Ic = 50 mA)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers plastiques impeccables et broches d'une propreté parfaite sans oxydation
Usage & ApplicationsÉtages drivers d'amplificateurs audio vintage, régulateurs de tension, amplificateurs vidéo et maintenance d'équipements électroniques professionnels

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (300 V) : Permet d'évoluer en toute sécurité dans les sections audio ou d'alimentation soumises à de forts potentiels continus.

  • Format Pratique TO-126 : Compact, facile à implanter et muni d'une semelle permettant l'adjonction d'un petit radiateur individuel en aluminium si la dissipation thermique l'exige.

  • Appariement Idéal : Constitue la moitié NPN du couple classique MJE340 / MJE350 omniprésent dans la conception des amplificateurs analogiques des décennies passées.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-126 (Composant vu de face, face plate portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Émetteur (E)

    • Broche centrale : Collecteur (C) (également relié thermiquement à la petite languette métallique arrière du boîtier)

    • Broche de droite : Base (B)

    • Rappel d'atelier : Contrairement aux boîtiers TO-3 ou TO-220, la semelle arrière du TO-126 est souvent enrobée de plastique ou isolée selon les fabricants, mais l'utilisation d'un petit isolant en mica/silicone et d'un canon reste recommandée si le radiateur est partagé ou relié à la masse. Pensez à vérifier l'ordre des broches (E-C-B) qui diffère du standard TO-220 (B-C-E).

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de droite) et la touche noire (-) successivement sur l'Émetteur (broche de gauche) et sur le Collecteur (broche centrale). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,55 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 2 transistors NPN Motorola MJE340 boîtier TO-126 neuf.
