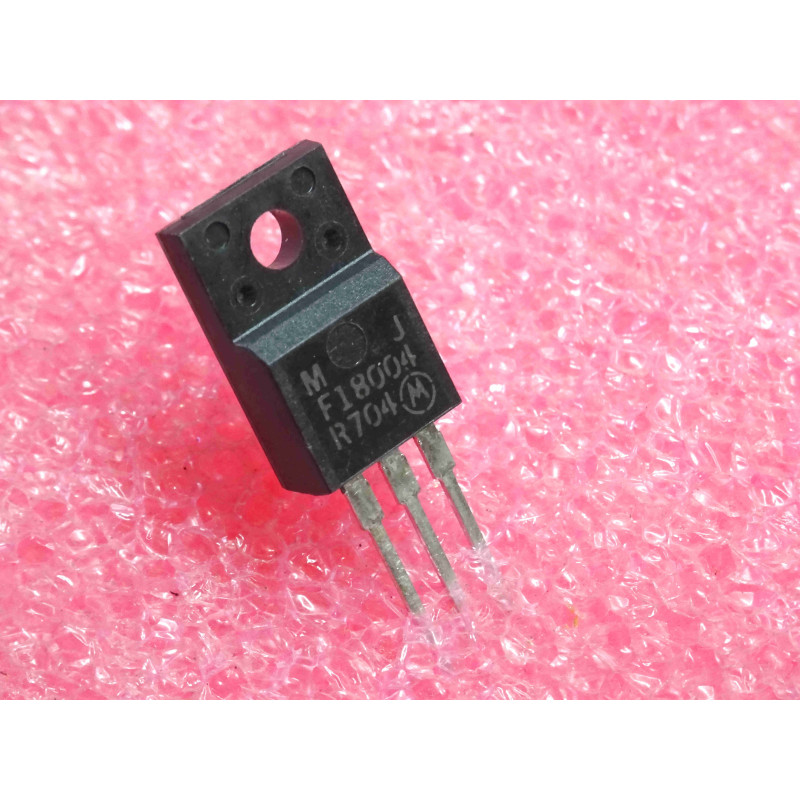

Transistor Bipolaire NPN Silicium Motorola MJF18004 – Boîtier Plastique Isolant TO-220FP (450 V – 5 A)

Transistor Bipolaire NPN Silicium Motorola MJF18004 – Boîtier Plastique Isolant TO-220FP (450 V – 5 A)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistor bipolaire au silicium haute tension et grande vitesse pour commutation (High-Voltage Fast-Switching NPN Power Transistor), issu des fabrications historiques de Motorola, référence industrielle MJF18004. Conçu spécifiquement pour les alimentations à découpage (SMPS), les convertisseurs DC-DC, les ballasts électroniques et les circuits de commande de charges inductives fonctionnant sur réseau redressé. Encapsulé sous le boîtier plastique entièrement isolé TO-220FP (préfixe MJF désignant chez Motorola le format Full Pack ne nécessitant pas d'isolant mica additionnel). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension pour commutation (High-Voltage NPN Power BJT)
Technologie de Semi-conducteurSilicium (Si) – structure de puissance optimisée pour la commutation rapide
Fabricant d'OrigineMotorola
Référence ConstructeurMJF18004
Format du BoîtierBoîtier plastique entièrement isolé à 3 broches TO-220FP (Full Pack)
Tension Collecteur-Émetteur Max (Uce0 / Vceo)450 V
Tension Collecteur-Base Max (Vcbo)850 V (ou supérieur selon spécification de la série 18000)
Courant de Collecteur Continu Max (Ic)5 A
Courant de Collecteur Impulsionnel (Icp)10 A
Puissance Dissipable Maximale (Pd / Ptot)Environ 35 W à Tc = 25°C (avec radiateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers propres et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsAlimentations à découpage (SMPS), convertisseurs de tension, ballasts électroniques, circuits de commande industriels et maintenance d'équipements électroniques

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (450 V) : Permet une exploitation directe sur les circuits primaires alimentés par le secteur redressé, offrant une excellente marge de sécurité face aux surtensions transitoires des convertisseurs.

  • Boîtier Entièrement Isolé (TO-220FP / Préfixe MJF) : La semelle plastique surmoulée assure une isolation galvanique complète entre le composant et le dissipateur thermique en aluminium, éliminant le besoin d'utiliser des rondelles isolantes ou des feuilles de mica.

  • Optimisation pour la Commutation : Conçu pour réduire les pertes par commutation et les temps de stockage dans les alimentations à découpage à haute fréquence.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-220FP (Composant vu de face, face plane marquée vers soi, broches orientées vers le bas) :

    • Broche 1 (gauche) : Base (B)

    • Broche 2 (centre) : Collecteur (C)

    • Broche 3 (droite) : Émetteur (E)

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur le Collecteur (broche 2) puis sur l'Émetteur (broche 3). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,45 V et 0,65 V. En inversant les touches (touche noire sur la Base), le blocage doit être absolu (OL).
